Modulbeschreibung und Inbetriebnahme

6.1

Steckerbelegung

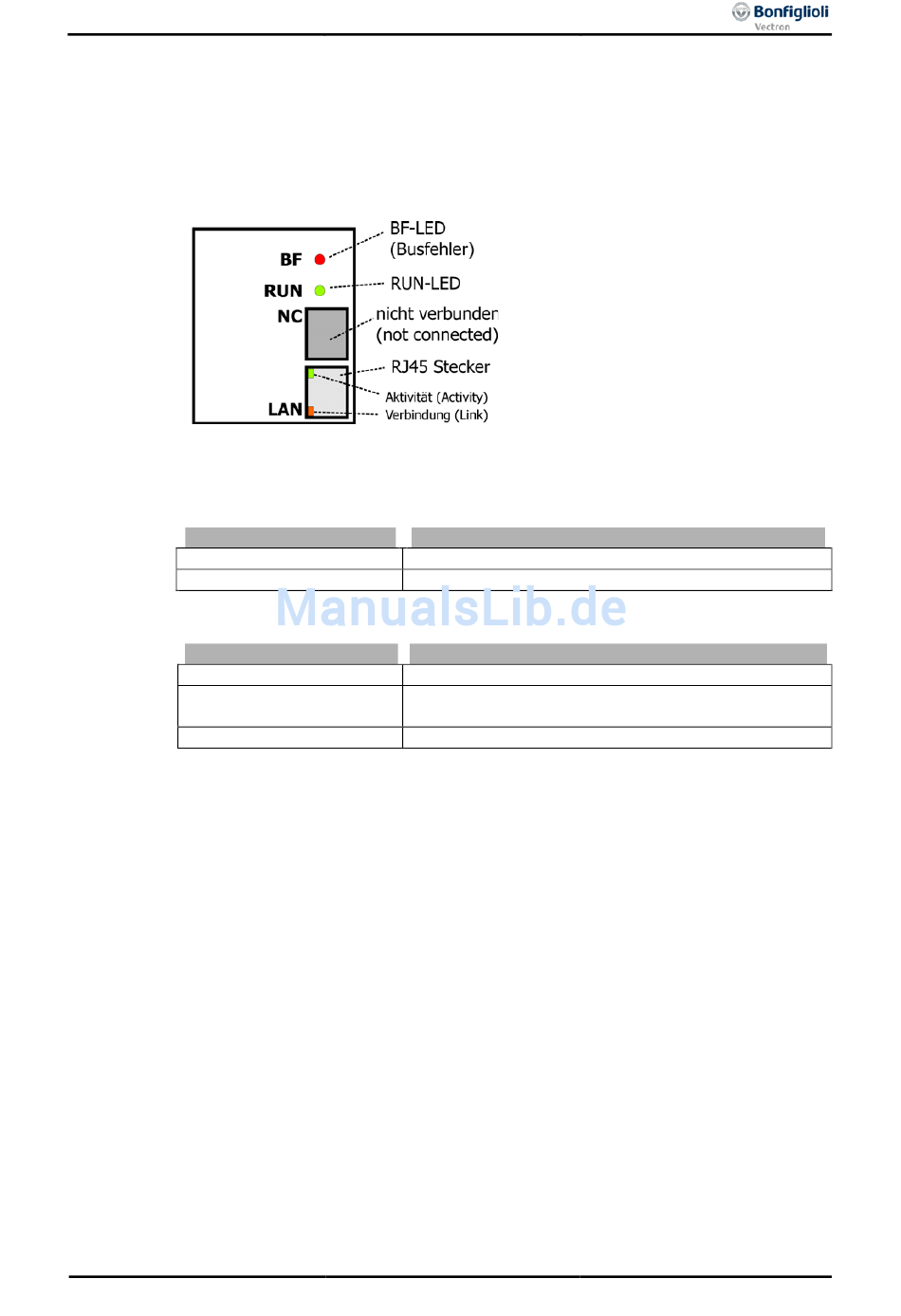

Das CM-PROFINET-Modul wird mit RJ45-Steckern (LAN) mit der SPS oder dem Schal-
ter verbunden.
6.2

LED-Statusanzeigen

Die grüne RUN-LED zeigt den aktuellen Status des Moduls an.
LED-Status
Aus
An
Die rote BF-LED zeigt den aktuellen Status der Verbindung an.
LED-Status
An
Blinken
Aus
10/13

Modul-Status

Modul ist ausgeschaltet.
Modul ist eingeschaltet und läuft.
Modul-Status
Modul hat keine Ethernet-Verbindung.
Modul hat Ethernet-Verbindung, es findet kein zykli-
scher Datenaustausch statt.
Es findet zyklischer Datenaustausch statt.
CM-PROFINET
