Prozessdatenkanal - BONFIGLIOLI Vectron ACTIVE CUBE Betriebsanleitung

Datentypen und Byte-Anordnung
Byte 0
Datentyp uint/int
Inhalt
high byte
Datentyp
Inhalt high byte
Datentyp
Inhalt first char.
uint/int
long
string

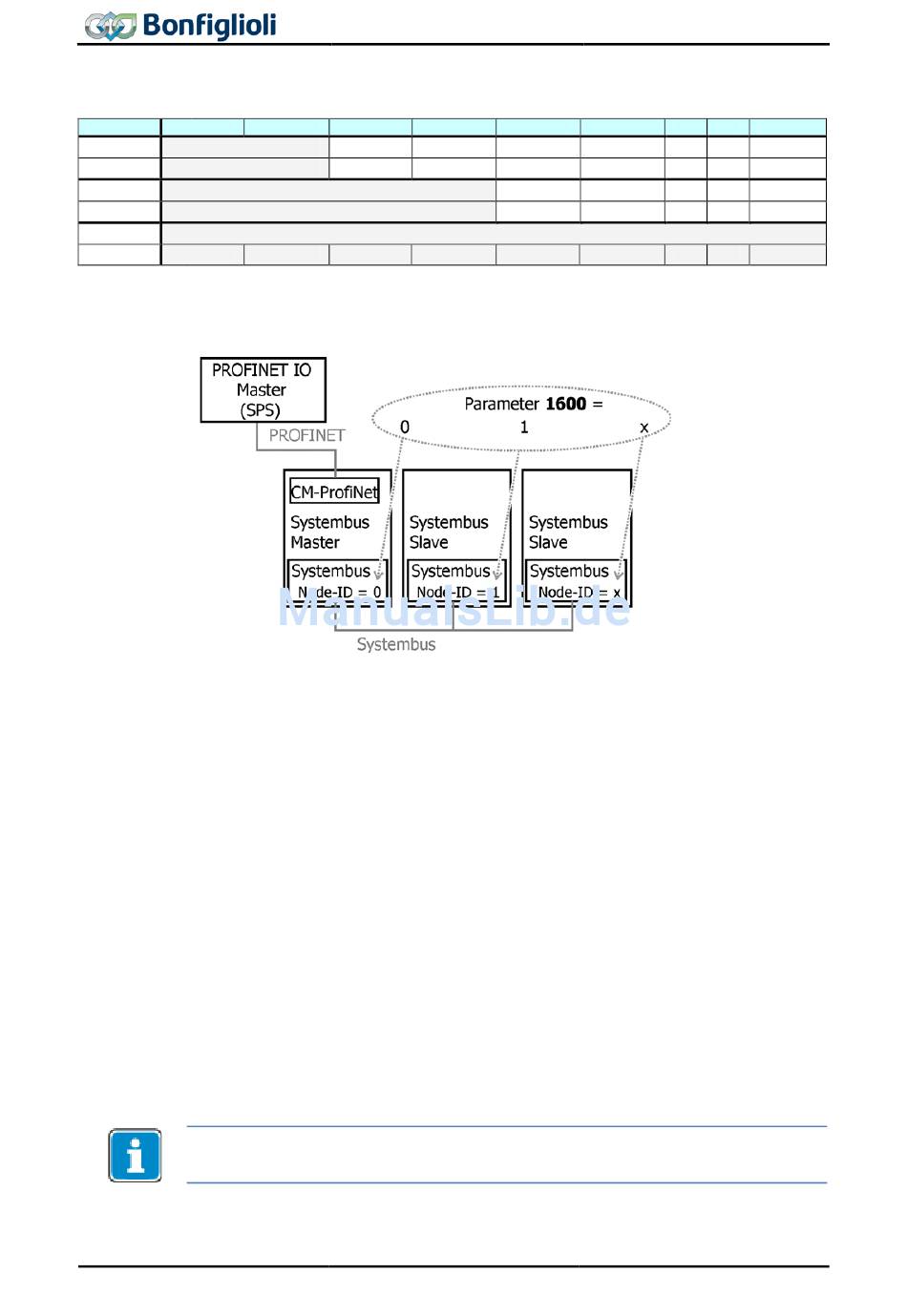

Um über den Systembus Zugriff auf Parameter der einzelnen Frequenzumrichter zu
erlangen, wird Parameter 1600 auf die ID des zugehörigen Systembus-Knotens
eingestellt.
Der Datentyp von Parameter 1600 ist ein vorzeichenloses Integer mit dem Wer-
tebereich 0...63.
Parameter 1600 kann gelesen und geschrieben werden.
8.3

Prozessdatenkanal

In diesem Kapitel wird die Handhabung der PZD-Objekte beschrieben. Die erforderli-
chen Prozessdatenobjekte PZD1/2 sind in den Kapiteln 11.1 „Steuerung über Kon-
takte/Remote-Kontakte",
„Sollwert/Istwert" beschrieben.
Die Objekte PZD 3 ... 12 können anwendungsspezifisch verwendet werden. Im Fre-
quenzumrichter werden diese Objekte als Quellen für PZD Out-Objekte (empfangene
Daten vom PROFINET-Controller) und als Eingangsparameter für Quellen (Daten, die
zum Master gesendet werden sollen) dargestellt.
Eingänge und Ausgänge werden aus Sicht des PROFINET-Controllers betrachtet.
42
1 2
low byte
long
low byte
= 2 Bytes
= 4 Bytes
= 1 ... 99 Bytes
11.2
CM-PROFINET
3 4
string
„Steuerung über Statemachine"
5 ... .... max. 98
und 11.3.3
10/13
