7.7 Zyklisch Melden

7.7 Zyklisch Melden
Beschreibung
Mit den Funktionsbausteinen "Zyklisch Melden" können Sie selbst festlegen, welche
Informationen zyklisch über PROFIBUS DP an das Automatisierungssystem übertragen
werden sollen.
Die Funktionsbausteine "Zyklisch Melden" bestehen aus
● jeweils acht Bit (zwei Byte, Byte 0 und Byte 1 für binäre Informationen)
● vier Worte (= acht Byte, Byte 2 bis 9 für vier analoge Werte, frei parametrierbar).
Insgesamt stehen vier Funktionsbausteine "Zyklisch Melden" (0, 1, 2/3, 4/9) zur Verfügung.
Schema

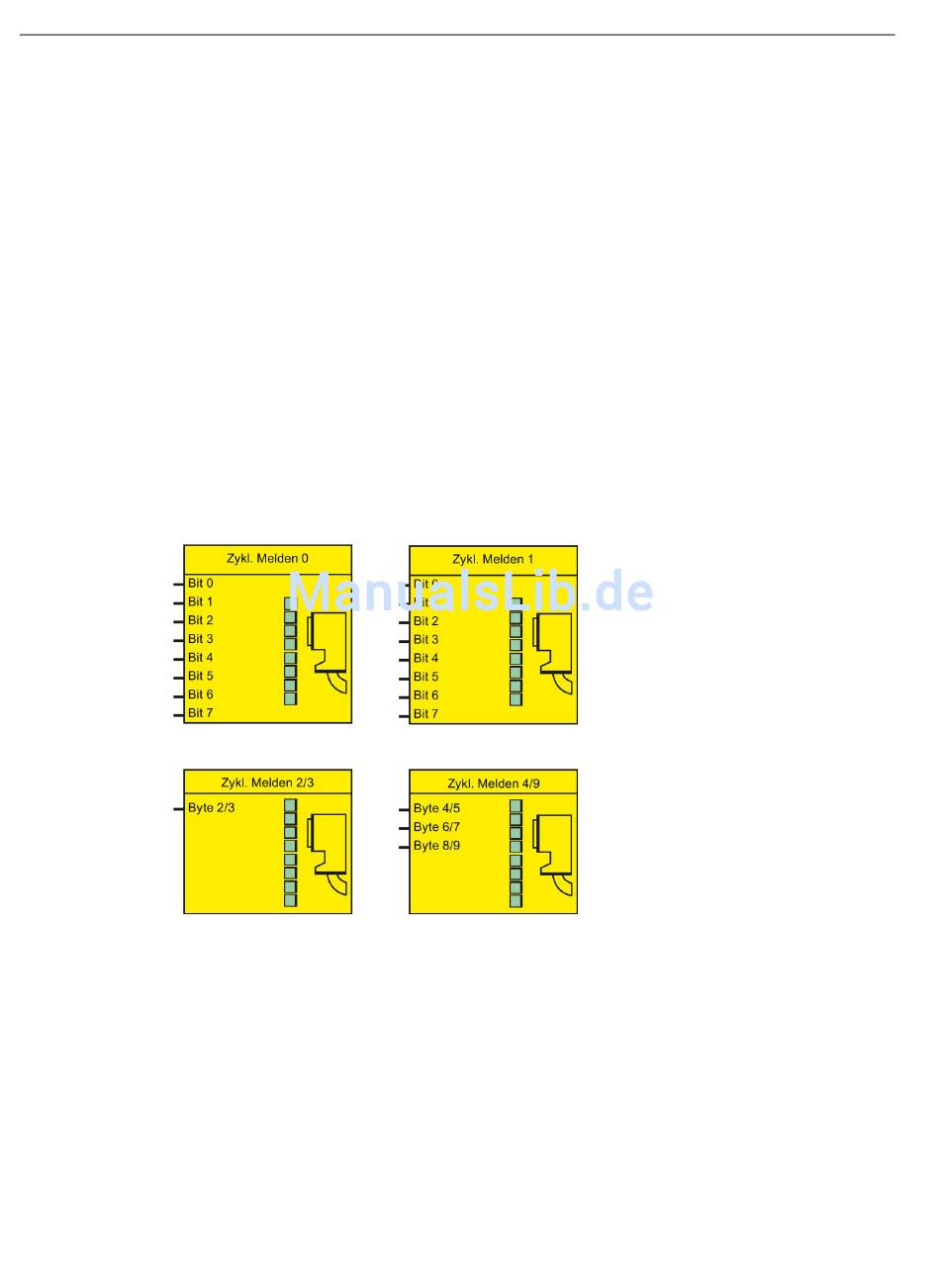

Folgendes Schema zeigt die Funktionsbausteine "Zyklisch Melden":
Bild 7-14
Zyklische Dienste
Die zyklischen Meldedaten werden in jedem DP-Zyklus einmal zwischen DP-Master und DP-
Slave ausgetauscht. Der DP-Master sendet dabei jeweils die zyklischen Steuerdaten an
SIMOCODE pro, als Antwort sendet SIMOCODE pro die zyklischen Meldedaten an den DP-
Master.
286
Schema Funktionsbausteine "Zyklisch Melden"
