7.6

Zyklisch Melden

Beschreibung
Mit den Funktionsbausteinen "Zyklisch Melden" können Sie selbst festlegen, welche
Informationen zyklisch über PROFINET an das Automatisierungssystem übertragen werden
sollen.
Die Funktionsbausteine "Zyklisch Melden" bestehen aus:
● jeweils acht Bit (zwei Byte, Byte 0 und Byte 1 für binäre Informationen)
● neun Worten (= 18 Byte, Byte 2 bis 19 für neun analoge Werte, frei parametrierbar).
Insgesamt stehen fünf Funktionsbausteine "Zyklisch Melden" (0, 1, 2/3, 4/9, 10/19) zur
Verfügung.
Schema

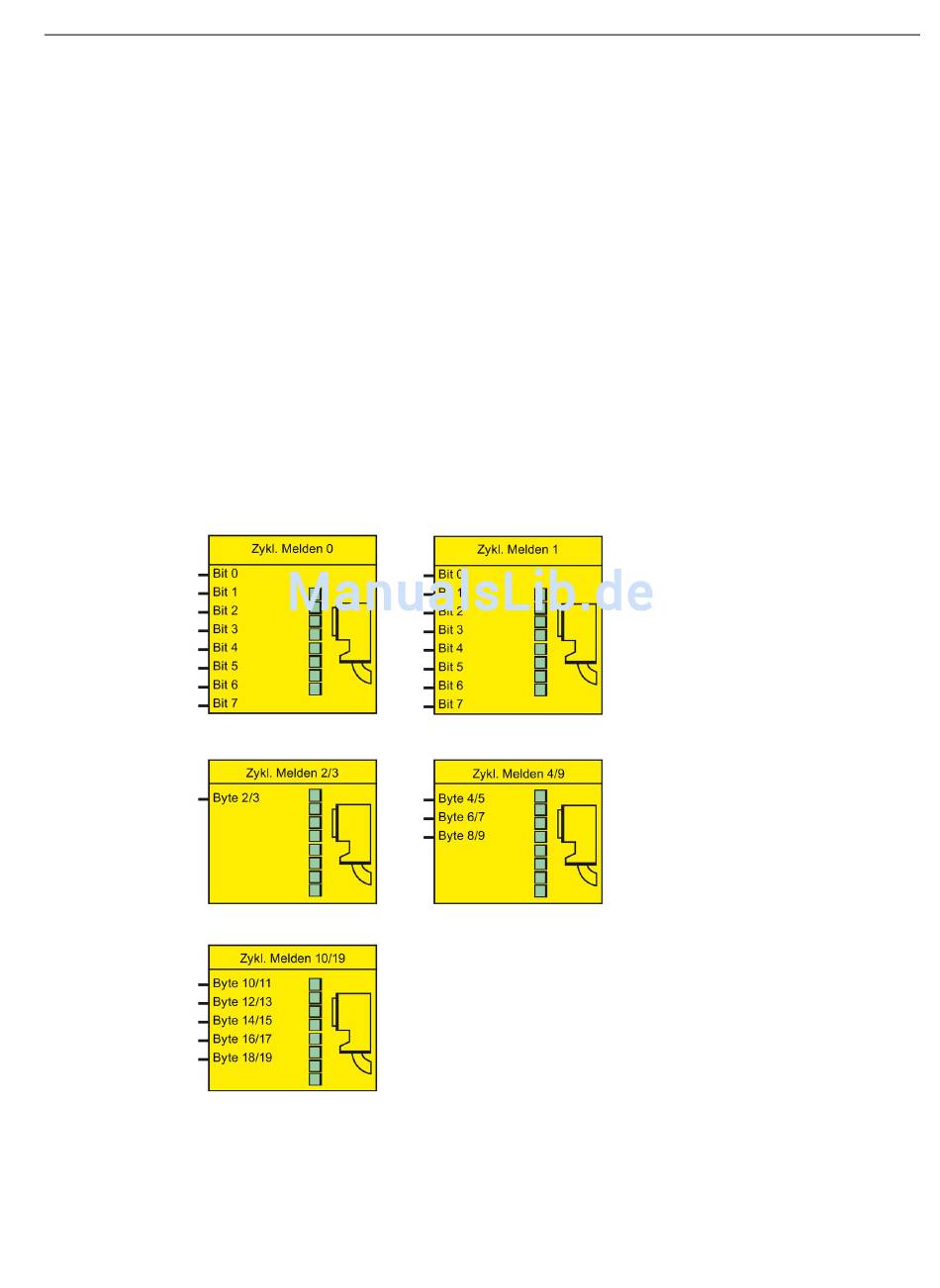

Folgendes Schema zeigt die Funktionsbausteine "Zyklisch Melden":
Bild 7-13
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Schema Funktionsbausteine "Zyklisch Melden"
Ausgänge
