Formstich-Mechanismus der Maschine 525

5.3 Position des Nadeleinstiches einstellen

Richtige Einstellung
Ist die Rundsteuerkurve des geraden Stiches anmontiert, soll die Nadel in
beiden Richtungen in der Stichplattenstichloch-Mitte stehen.
1. Die Nadelposition in Transportrichtung ( S. 23).
2. Die seitliche Nadelposition ähnlich wie im Absatz ( S. 24) so ein-

5.4 Formstich-Steuerkurve gegen die Nadelbewegung Zeiten

Richtige Einstellung
Beim Formstichnähen soll sich die Nadel in der seitlichen Richtung wäh-
rend der Zeit verschieben, wenn sie sich über dem Nähgut befindet.

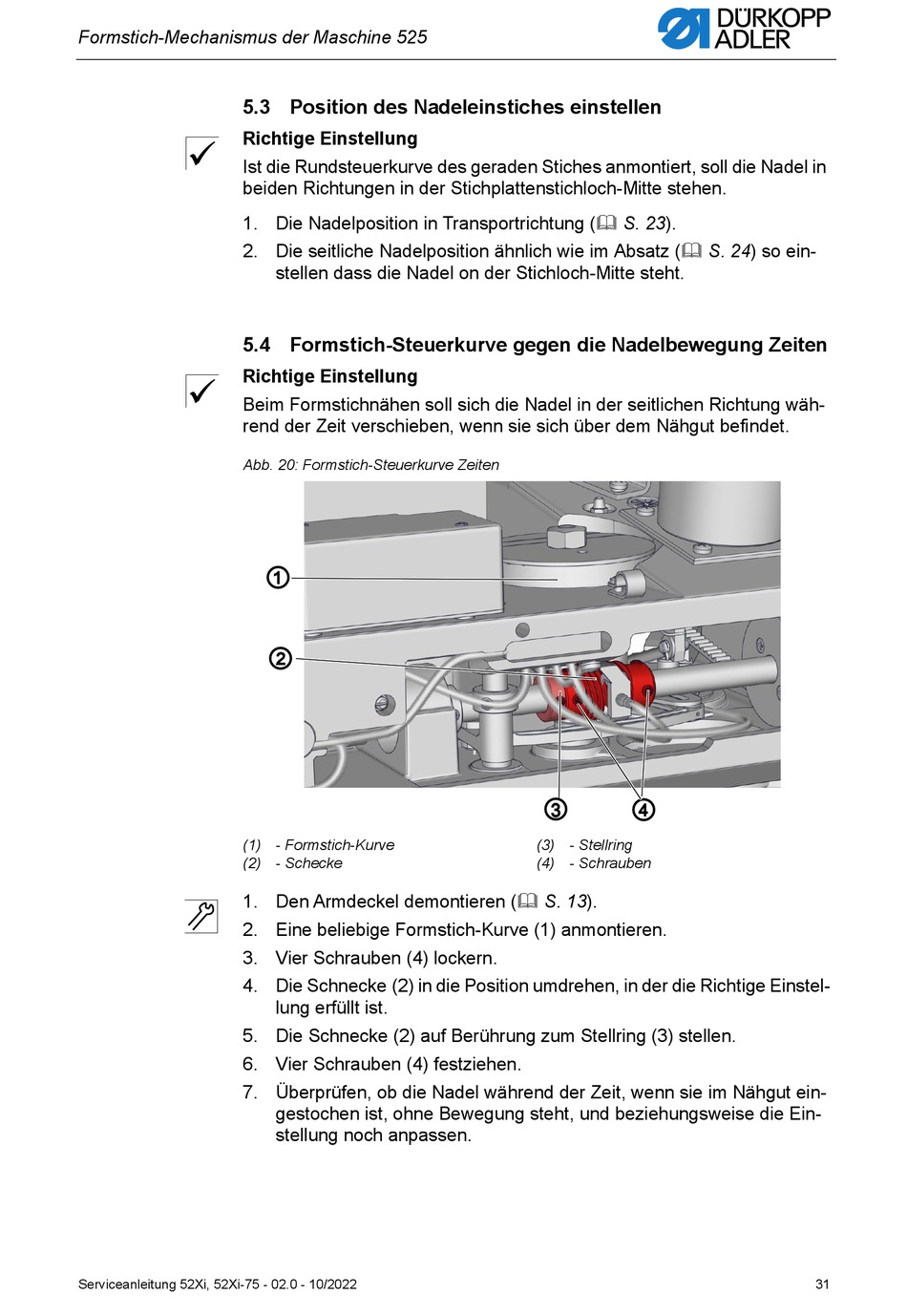

Abb. 20: Formstich-Steuerkurve Zeiten
(1) - Formstich-Kurve
(2) - Schecke
1. Den Armdeckel demontieren ( S. 13).
2. Eine beliebige Formstich-Kurve (1) anmontieren.
3. Vier Schrauben (4) lockern.
4. Die Schnecke (2) in die Position umdrehen, in der die Richtige Einstel-
5. Die Schnecke (2) auf Berührung zum Stellring (3) stellen.
6. Vier Schrauben (4) festziehen.
7. Überprüfen, ob die Nadel während der Zeit, wenn sie im Nähgut ein-
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
stellen dass die Nadel on der Stichloch-Mitte steht.
①
②
lung erfüllt ist.
gestochen ist, ohne Bewegung steht, und beziehungsweise die Ein-
stellung noch anpassen.
③ ④
(3) - Stellring
(4) - Schrauben
