Greifer und Nadelstange einstellen
5.2 Schleifenhub und Nadelschutz einstellen
Schleifenhub
Der Schleifenhub ist die Länge der Strecke vom unteren Totpunkt der
Nadelstange bis zu der Höhe, auf der der Greifer in Schleifenhubstellung
steht.

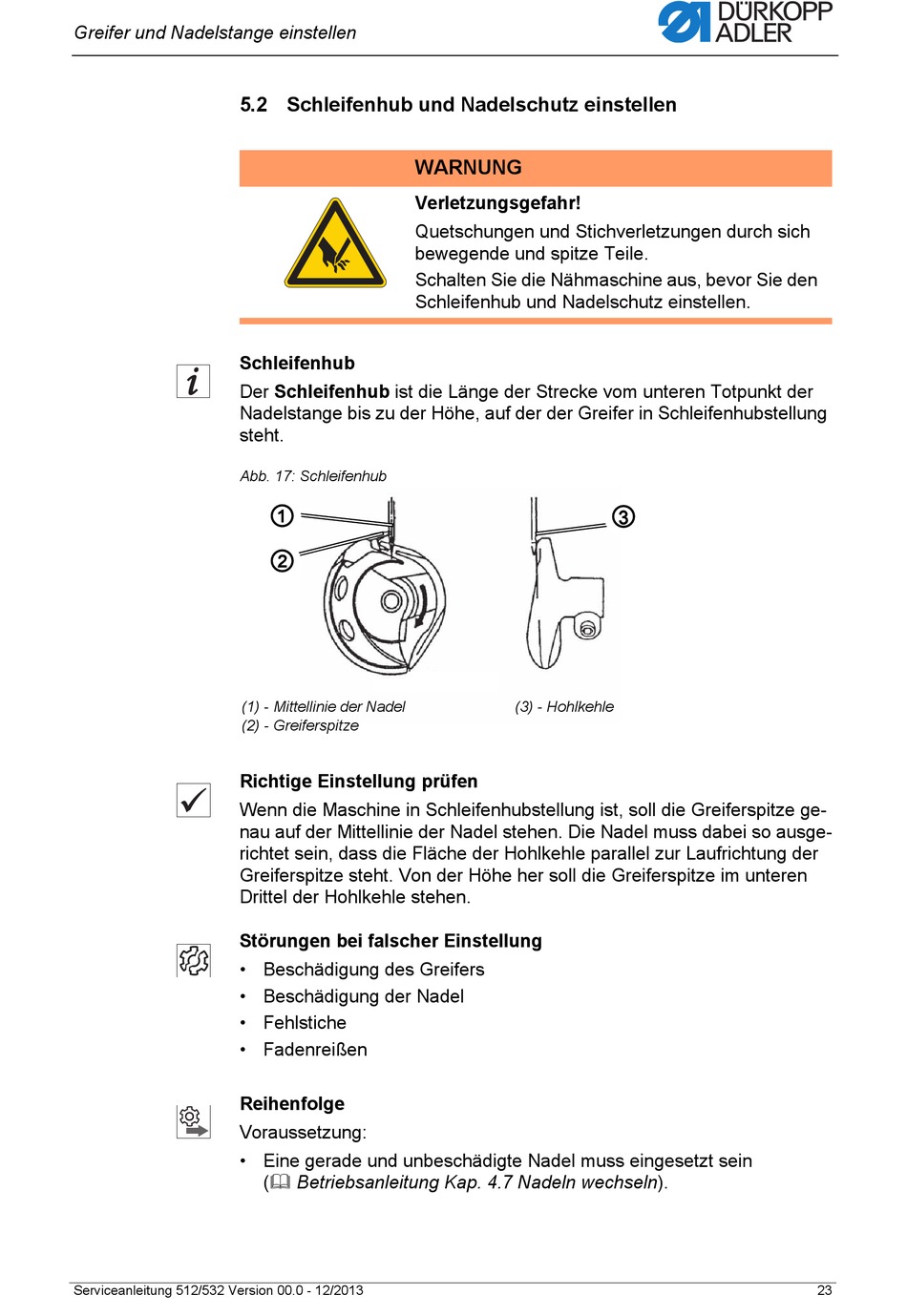

Abb. 17: Schleifenhub
(1) - Mittellinie der Nadel
(2) - Greiferspitze
Richtige Einstellung prüfen
Wenn die Maschine in Schleifenhubstellung ist, soll die Greiferspitze ge-
nau auf der Mittellinie der Nadel stehen. Die Nadel muss dabei so ausge-
richtet sein, dass die Fläche der Hohlkehle parallel zur Laufrichtung der
Greiferspitze steht. Von der Höhe her soll die Greiferspitze im unteren
Drittel der Hohlkehle stehen.
Störungen bei falscher Einstellung
• Beschädigung des Greifers
• Beschädigung der Nadel
• Fehlstiche
• Fadenreißen
Reihenfolge
Voraussetzung:
• Eine gerade und unbeschädigte Nadel muss eingesetzt sein
Serviceanleitung 512/532 Version 00.0 - 12/2013
WARNUNG
Verletzungsgefahr!
Quetschungen und Stichverletzungen durch sich
bewegende und spitze Teile.
Schalten Sie die Nähmaschine aus, bevor Sie den
Schleifenhub und Nadelschutz einstellen.
①
②
( Betriebsanleitung Kap. 4.7 Nadeln wechseln).
③
(3) - Hohlkehle
23
