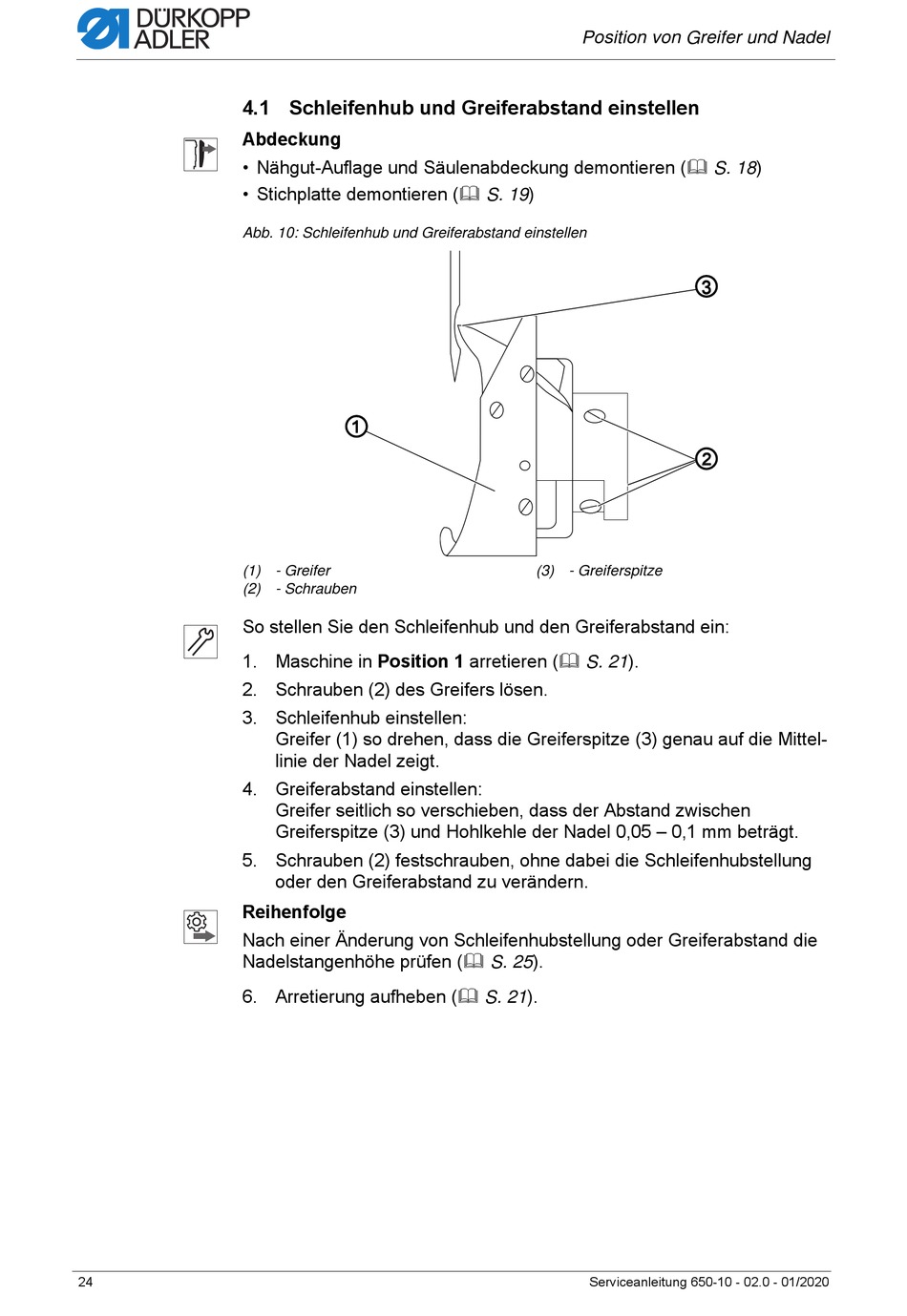

4.1 Schleifenhub und Greiferabstand einstellen

Abdeckung
• Nähgut-Auflage und Säulenabdeckung demontieren ( S. 18)
• Stichplatte demontieren ( S. 19)
Abb. 10: Schleifenhub und Greiferabstand einstellen
(1) - Greifer
(2) - Schrauben
So stellen Sie den Schleifenhub und den Greiferabstand ein:
1. Maschine in Position 1 arretieren ( S. 21).
2. Schrauben (2) des Greifers lösen.
3. Schleifenhub einstellen:
4. Greiferabstand einstellen:
5. Schrauben (2) festschrauben, ohne dabei die Schleifenhubstellung
Reihenfolge
Nach einer Änderung von Schleifenhubstellung oder Greiferabstand die
Nadelstangenhöhe prüfen ( S. 25).
6. Arretierung aufheben ( S. 21).
24
①
Greifer (1) so drehen, dass die Greiferspitze (3) genau auf die Mittel-
linie der Nadel zeigt.
Greifer seitlich so verschieben, dass der Abstand zwischen
Greiferspitze (3) und Hohlkehle der Nadel 0,05 – 0,1 mm beträgt.
oder den Greiferabstand zu verändern.
Position von Greifer und Nadel
③
②
(3) - Greiferspitze
Serviceanleitung 650-10 - 02.0 - 01/2020
