Position von Nadel und Greifer
6.2 Greiferantriebsgehäuse einstellen

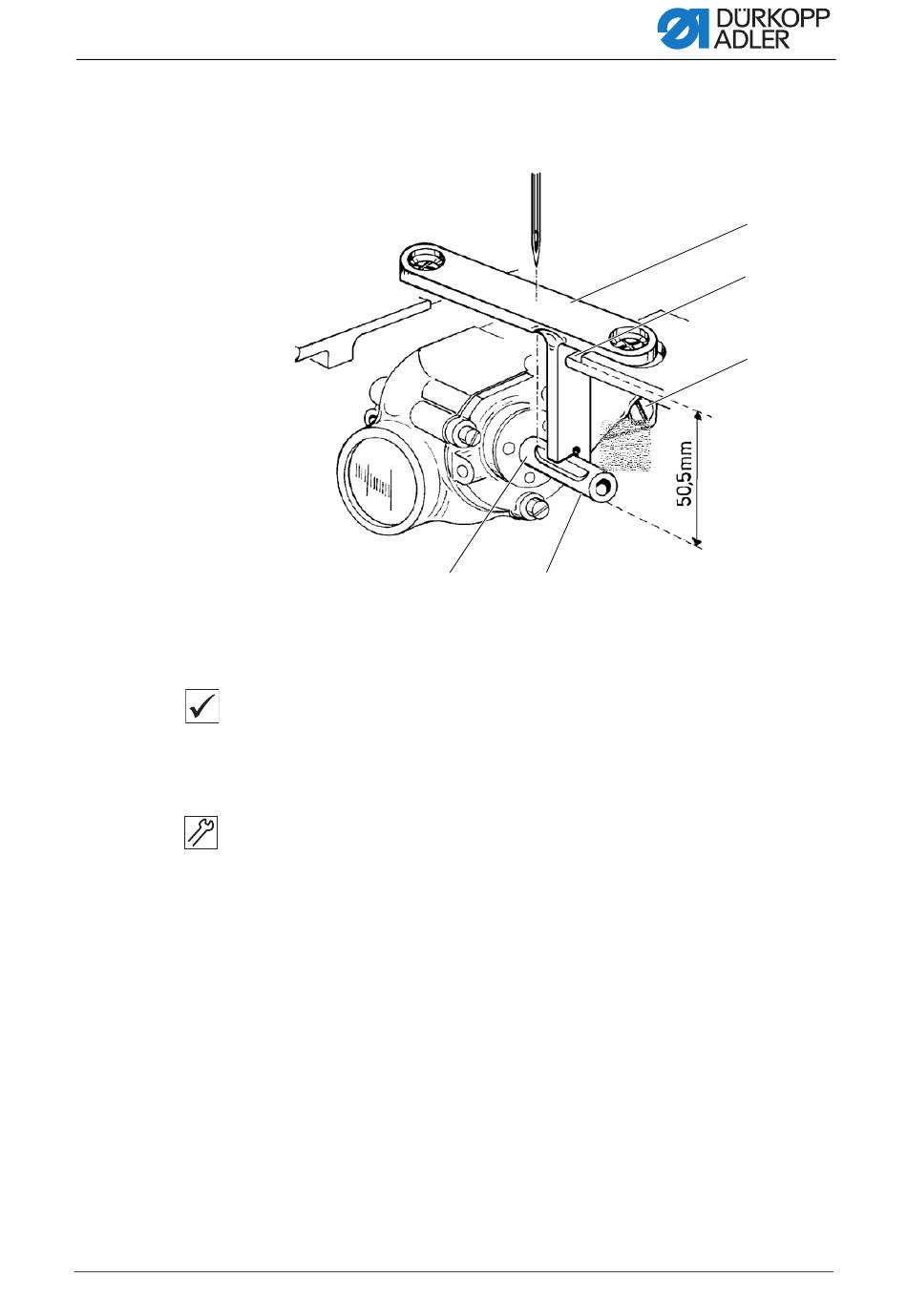

Abb. 5: Greiferantriebsgehäuse einstellen
(1) - Lehre
(2) - Stichplattenauflage
(3) - Schraube
Richtige Einstellung
Die Nadelspitze zeigt auf die Mitte der Greiferwelle (5).
Die Greiferwellenunterkante (4) steht parallel zur Stichplattenunterseite.
Der Abstand zwischen der Greiferwellenunterkante (4) und der
Stichplattenauflage (2) beträgt 50,5 mm.
So stellen Sie das Greiferantriebsgehäuse ein:
1. Stichplatte und Greiferträger mit Greifer demontieren.
2. Schraube (3) lösen.
3. Das Greiferantriebsgehäuse so ausrichten, dass die Greiferwelle (5)
4. Schraube (3) festschrauben.
Serviceanleitung 171/173 - 00.0 - 01/2020
⑤
im Ausschnitt der Lehre (1) anliegt.
④
(4) - Greiferwellenunterkante
(5) - Greiferwelle
①
②
③
19
