4.10 Höhe der Transportrolle einstellen
Richtige Einstellung

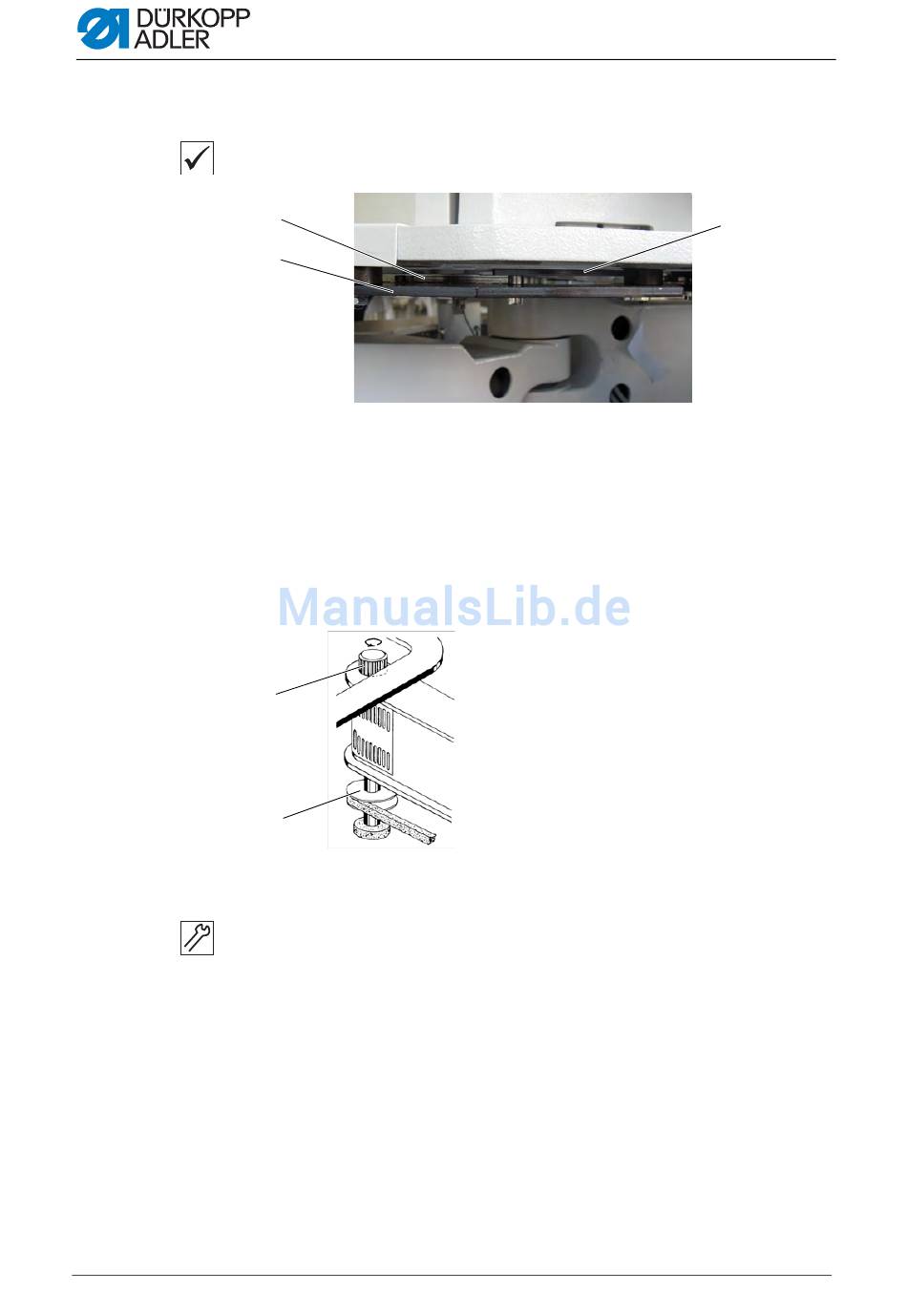

Abb. 25: Höhe der Transportrolle
(1) - Brücke
(2) - Schablone
Die Transportrolle wälzt sich an der gesamten Fläche der Schablone (2)
ab. Bei verstellbaren Nähguthaltern wälzt sie sich auch an der höher lie-
genden Brücke (2) zwischen den Schablonen ab.
Die Schablonen (3), in der darüber liegenden Ebene für das engere Be-
schneiden in bestimmten Bereichen, werden auf keinen Fall von der
Transportrolle berührt.
Abb. 26: Höhe der Transportrolle einstellen
(4) - Transportrolle
Einstellschritte
1. Schraube an der Riemenscheibe (5) lösen.
2. Höhe der Transportrolle (4) einstellen.
3. Schraube an der Riemenscheibe (5) festschrauben.
32
①
②
④
⑤
(3) - Schablone Beischneidkopf
(5) - Riemenscheibe
Serviceanleitung 971 - 00.0 - 03/2015
Nähkopf
③
