3. Stoffdrückerfuß

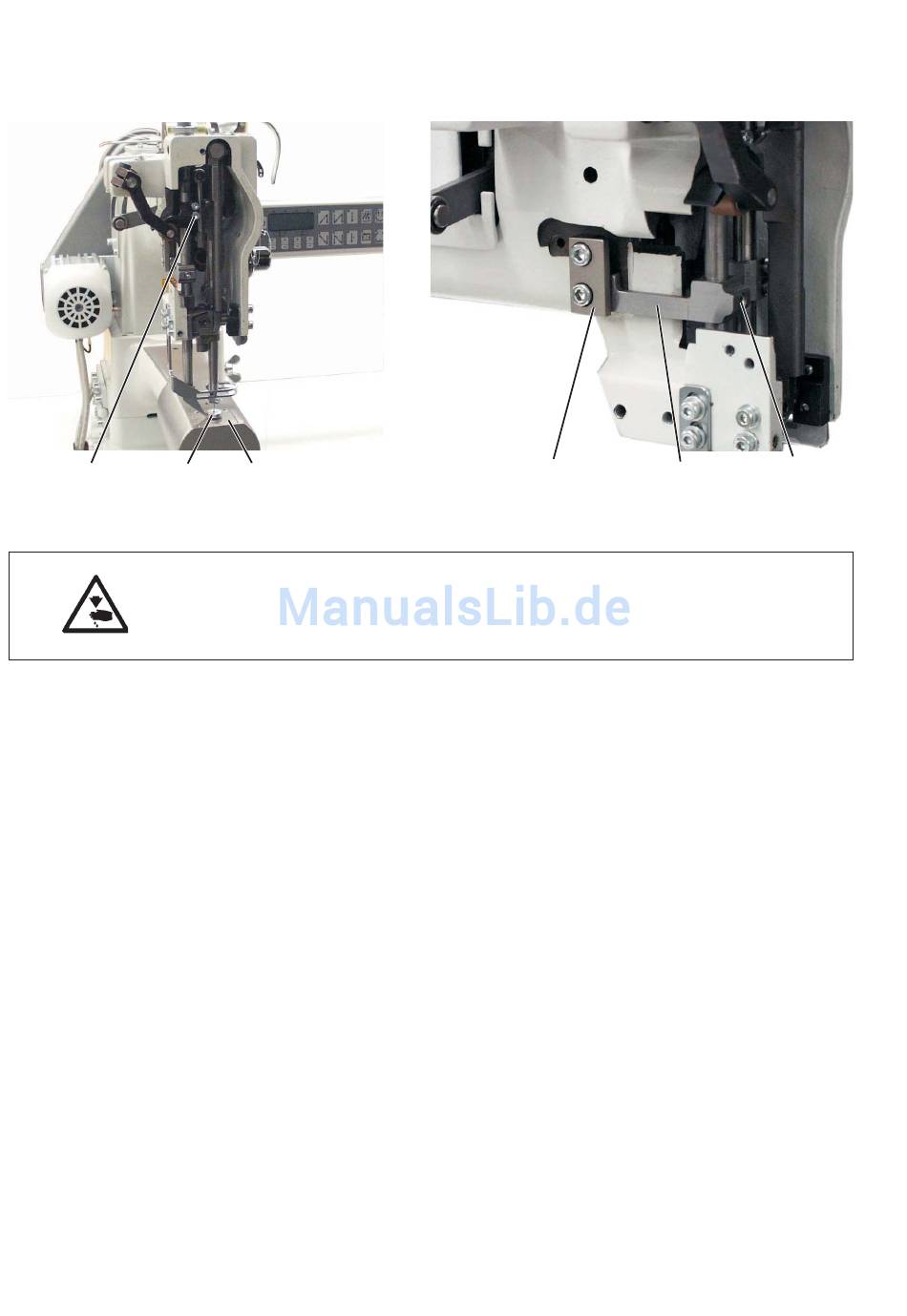

3.1 Höhe des Stoffdrückerfußes
3 2
6
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Höhe des Stoffdrückerfußes nur bei ausgeschalteter Nähmaschine
kontrollieren und einstellen.
Regel und Kontrolle
Der Abstand zwischen dem Stoffdrückerfuß 2 und der Stichplatte 1
muss 0,3 mm betragen.
Die Einstellung erfolgt mit Fühlerlehre.
–
Handrad drehen, bis Stoffdrückerfuß im tiefsten Punkt ist.
–
Mit Fühlerlehre kontrollieren, ob die Höhe stimmt.
Die Rolle muss am Radius der Aufnahme(linke Seite) anliegen.
Das Führungsstück 5 darf während des gesamten Stichverlaufes
weder oben anschlagen, noch unten aus der Führung 6 herausragen.
Korrektur
Höhe der Stoffdrückerstange einstellen
–
Klemmschrauben 3 lösen.
–
Stoffdrückerstange höher oder tiefer stellen
(Fühlerlehre unter den Fuss legen).
–
Aufnahme gegen die Rolle drücken.
–
Klemmschrauben 3 wieder festdrehen.
Führungsstück einstellen
–
Schraube 4 lösen.
–
Führungsstück 5 entsprechend verschieben.
–
Schraube 4 wieder festdrehen.
6 5 4
