Greifer und Nadelstange einstellen

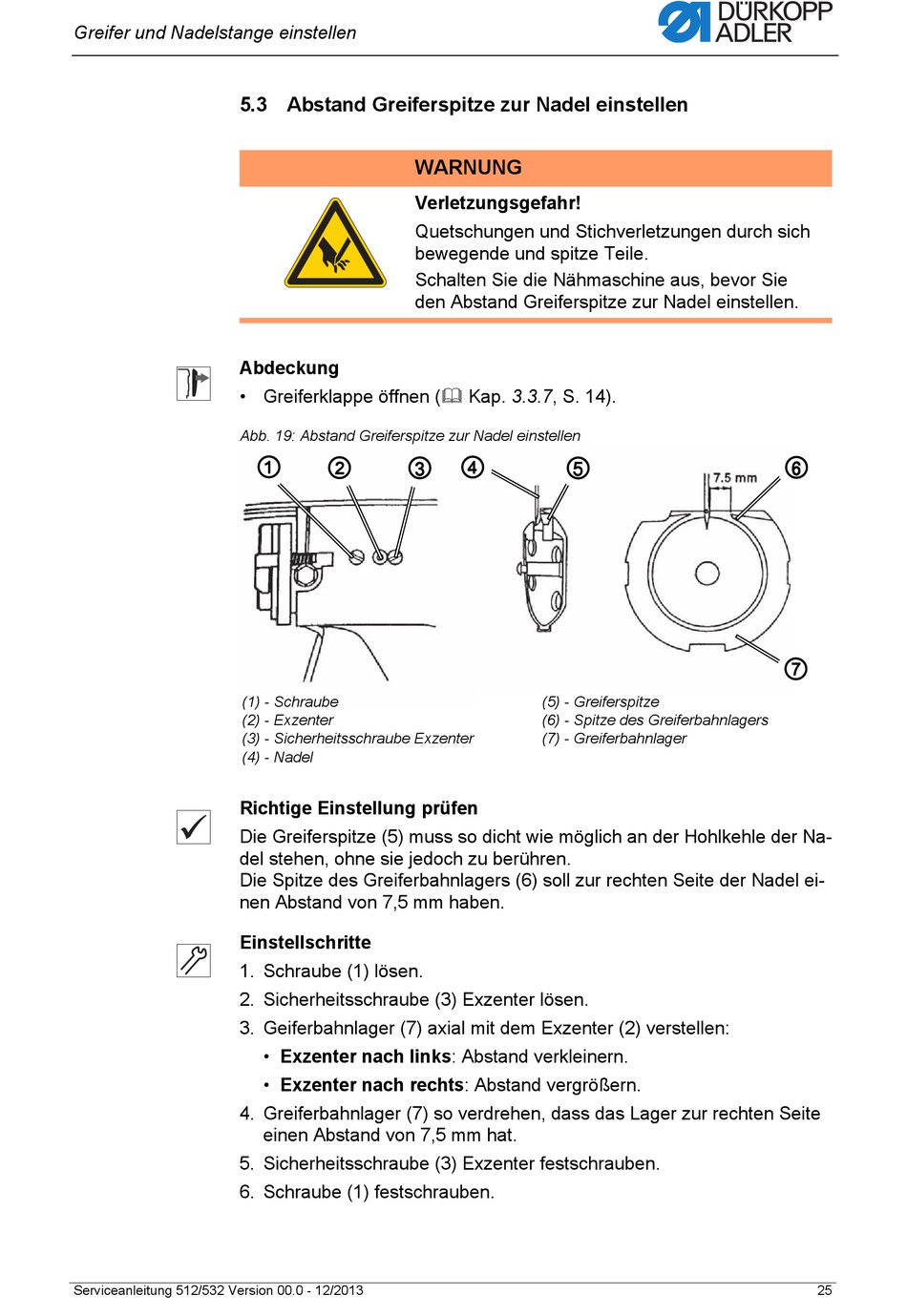

5.3 Abstand Greiferspitze zur Nadel einstellen
Abdeckung
• Greiferklappe öffnen ( Kap. 3.3.7, S. 14).
Abb. 19: Abstand Greiferspitze zur Nadel einstellen
(1) - Schraube
(2) - Exzenter
(3) - Sicherheitsschraube Exzenter
(4) - Nadel
Richtige Einstellung prüfen
Die Greiferspitze (5) muss so dicht wie möglich an der Hohlkehle der Na-
del stehen, ohne sie jedoch zu berühren.
Die Spitze des Greiferbahnlagers (6) soll zur rechten Seite der Nadel ei-
nen Abstand von 7,5 mm haben.
Einstellschritte
1. Schraube (1) lösen.
2. Sicherheitsschraube (3) Exzenter lösen.
3. Geiferbahnlager (7) axial mit dem Exzenter (2) verstellen:
4. Greiferbahnlager (7) so verdrehen, dass das Lager zur rechten Seite
5. Sicherheitsschraube (3) Exzenter festschrauben.
6. Schraube (1) festschrauben.
Serviceanleitung 512/532 Version 00.0 - 12/2013
WARNUNG
Verletzungsgefahr!
Quetschungen und Stichverletzungen durch sich
bewegende und spitze Teile.
Schalten Sie die Nähmaschine aus, bevor Sie
den Abstand Greiferspitze zur Nadel einstellen.
①
②
③
• Exzenter nach links: Abstand verkleinern.
• Exzenter nach rechts: Abstand vergrößern.
einen Abstand von 7,5 mm hat.
④
⑤
(5) - Greiferspitze
(6) - Spitze des Greiferbahnlagers
(7) - Greiferbahnlager
⑥
⑦
25
