3.3.9 Transporteur ausbauen und einbauen

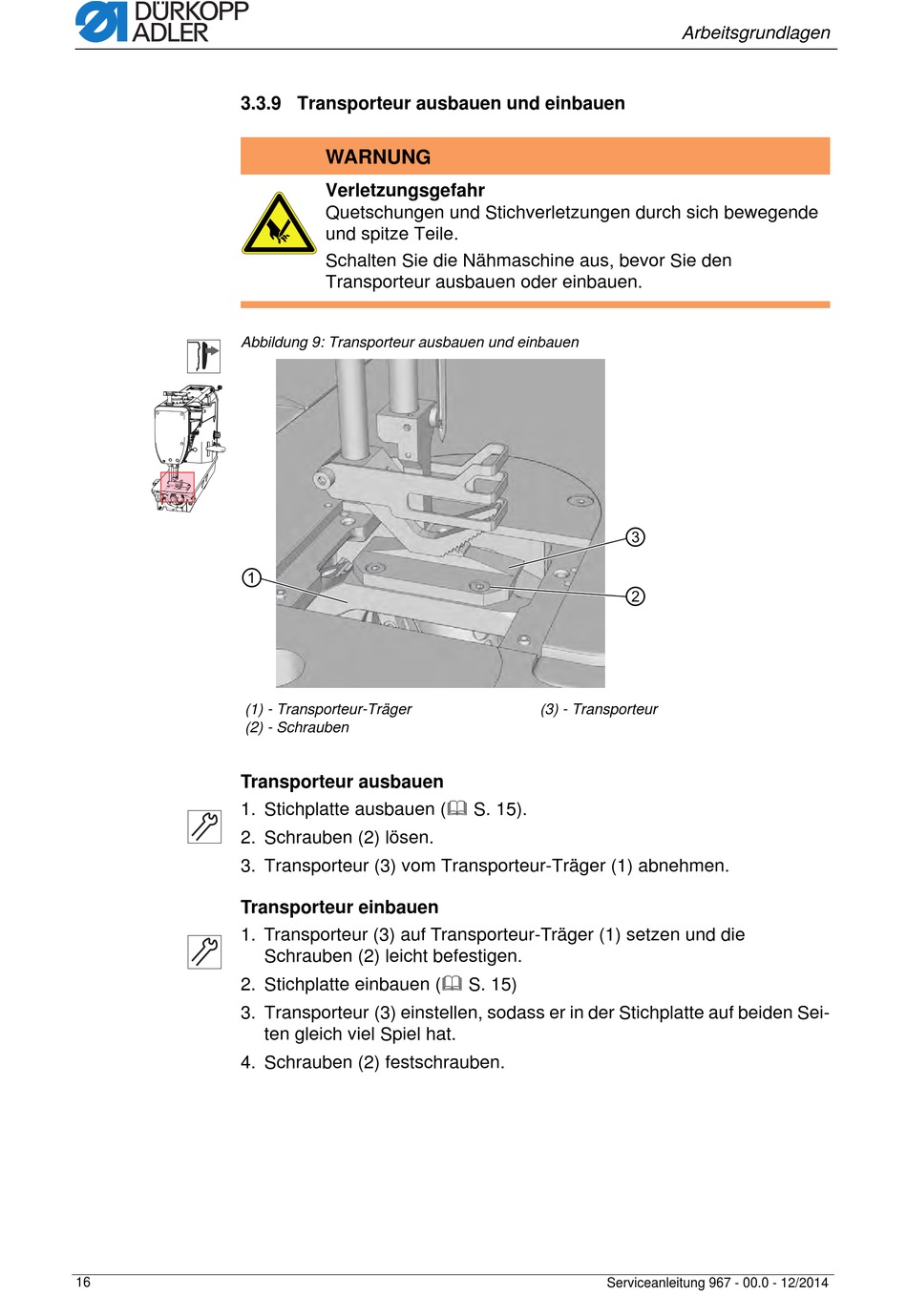

Abbildung 9: Transporteur ausbauen und einbauen
(1) - Transporteur-Träger
(2) - Schrauben
Transporteur ausbauen
1. Stichplatte ausbauen ( S. 15).
2. Schrauben (2) lösen.
3. Transporteur (3) vom Transporteur-Träger (1) abnehmen.
Transporteur einbauen
1. Transporteur (3) auf Transporteur-Träger (1) setzen und die
2. Stichplatte einbauen ( S. 15)
3. Transporteur (3) einstellen, sodass er in der Stichplatte auf beiden Sei-
4. Schrauben (2) festschrauben.
16
WARNUNG
Verletzungsgefahr
Quetschungen und Stichverletzungen durch sich bewegende
und spitze Teile.
Schalten Sie die Nähmaschine aus, bevor Sie den
Transporteur ausbauen oder einbauen.
Schrauben (2) leicht befestigen.
ten gleich viel Spiel hat.
