3.1.5 Armdeckel abnehmen und aufsetzen

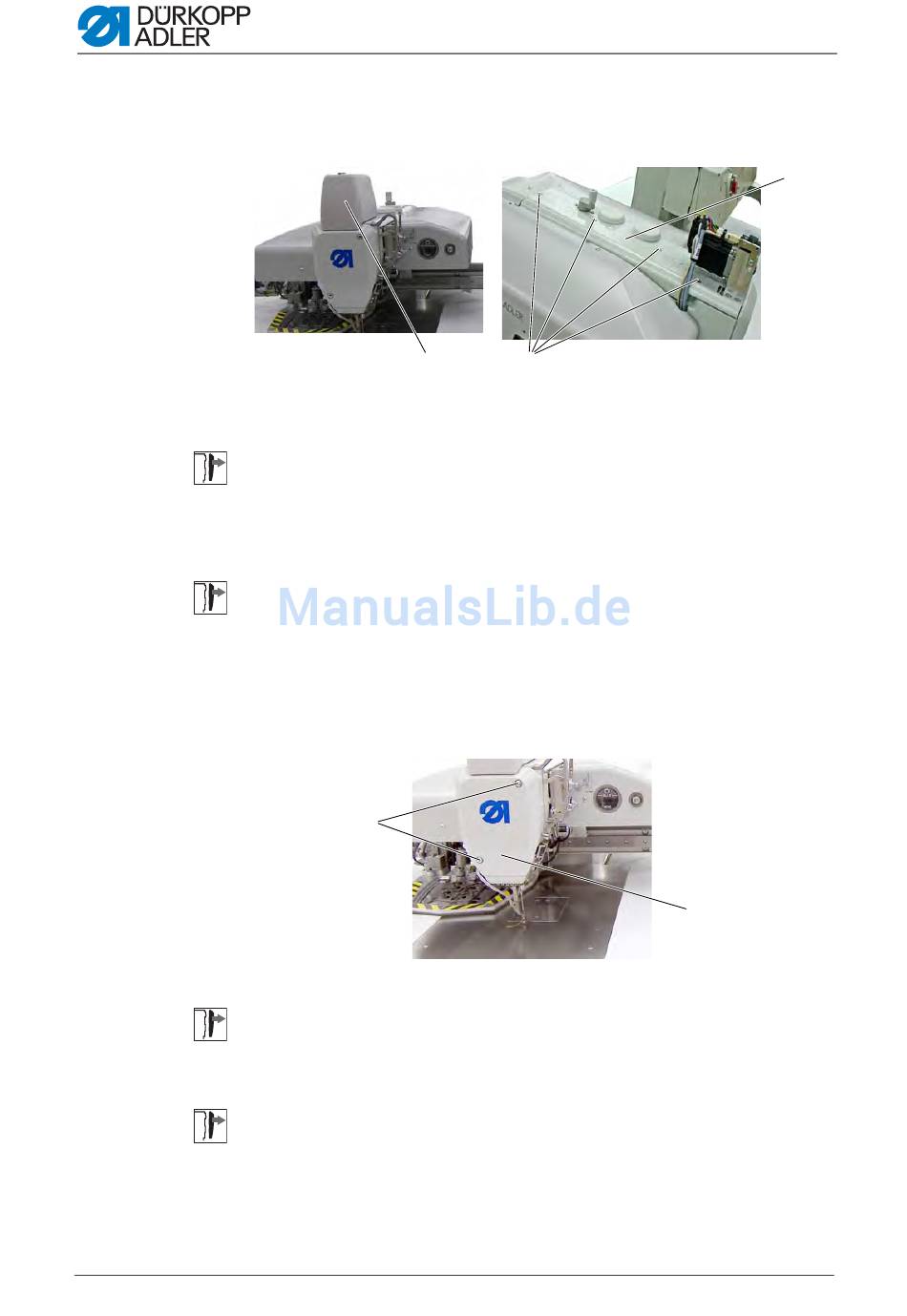

Abb. 4: Armdeckel abnehmen und aufsetzen
(1) - Motorabdeckung
Armdeckel abnehmen
1. Motorabdeckung (1) abschrauben.
2. Schrauben (2) lösen.
3. Armdeckel (3) abnehmen.
Armdeckel aufsetzen
1. Armdeckel (3) aufsetzen.
2. Schrauben (2) festschrauben.
3. Motorabdeckung (1) festschrauben.

3.1.6 Kopfdeckel abnehmen und aufsetzen

(1) - Schrauben
Kopfdeckel abnehmen
1. Schrauben (1) lösen.
2. Kopfdeckel (2) abnehmen.
Kopfdeckel aufsetzen
1. Kopfdeckel (2) aufsetzen.
2. Schrauben (1) festschrauben.
