3.3.5 Seitliche Abdeckung links abnehmen und aufsetzen

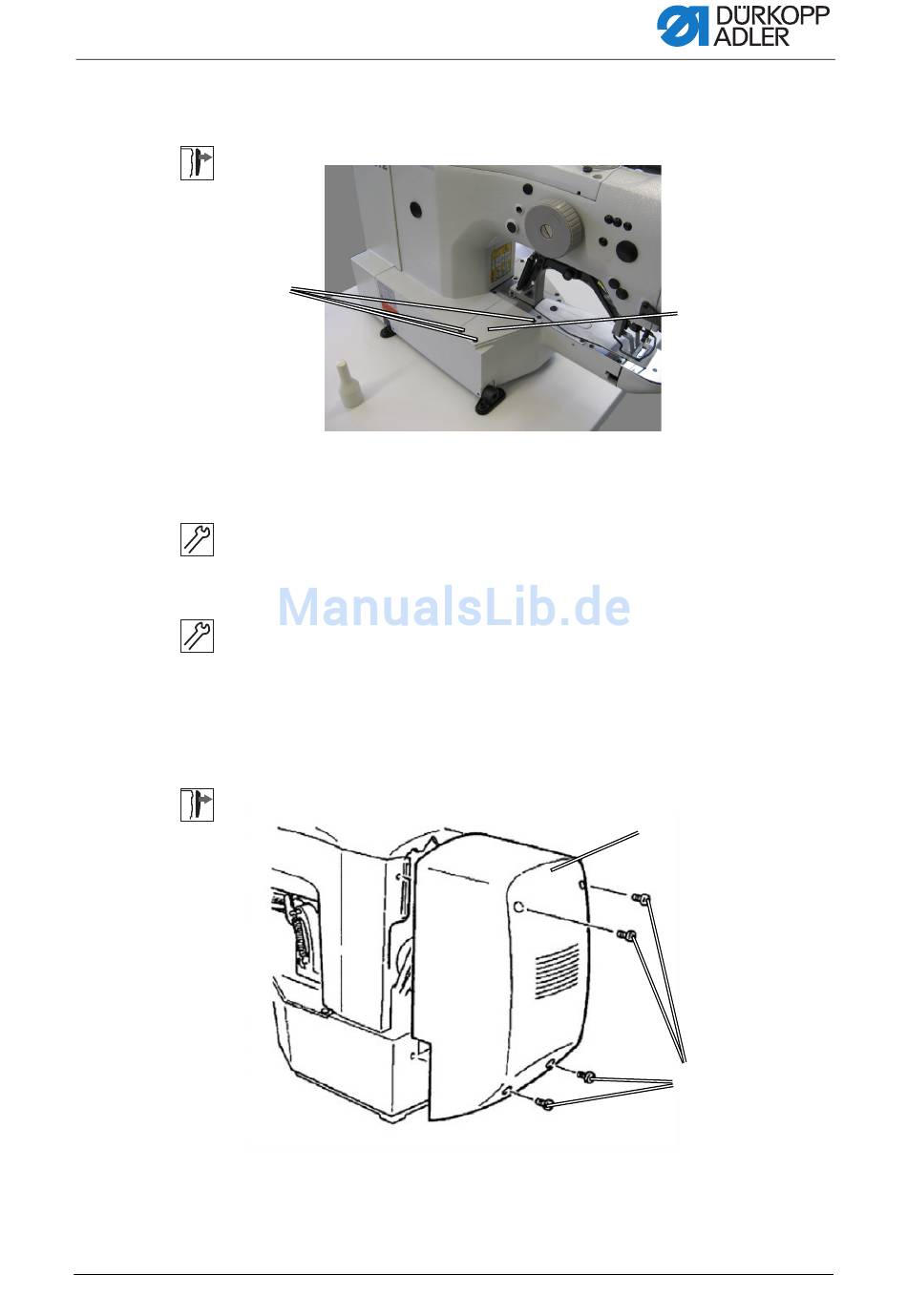

Abb. 5: Seitliche Abdeckung links abnehmen und aufsetzen
Seitliche Abdeckung links abnehmen
1. Alle 3 Schrauben (1) lösen.
2. Seitliche Abdeckung links (2) abnehmen.
Seitliche Abdeckung links aufsetzen
1. Seitliche Abdeckung links (2) aufsetzen.
2. Alle 3 Schrauben (1) festschrauben.

3.3.6 Hintere Abdeckung abnehmen und aufsetzen

Abb. 6: Hintere Abdeckung abnehmen und aufsetzen
(1) - Schraube
