3.4 Flächen auf Wellen

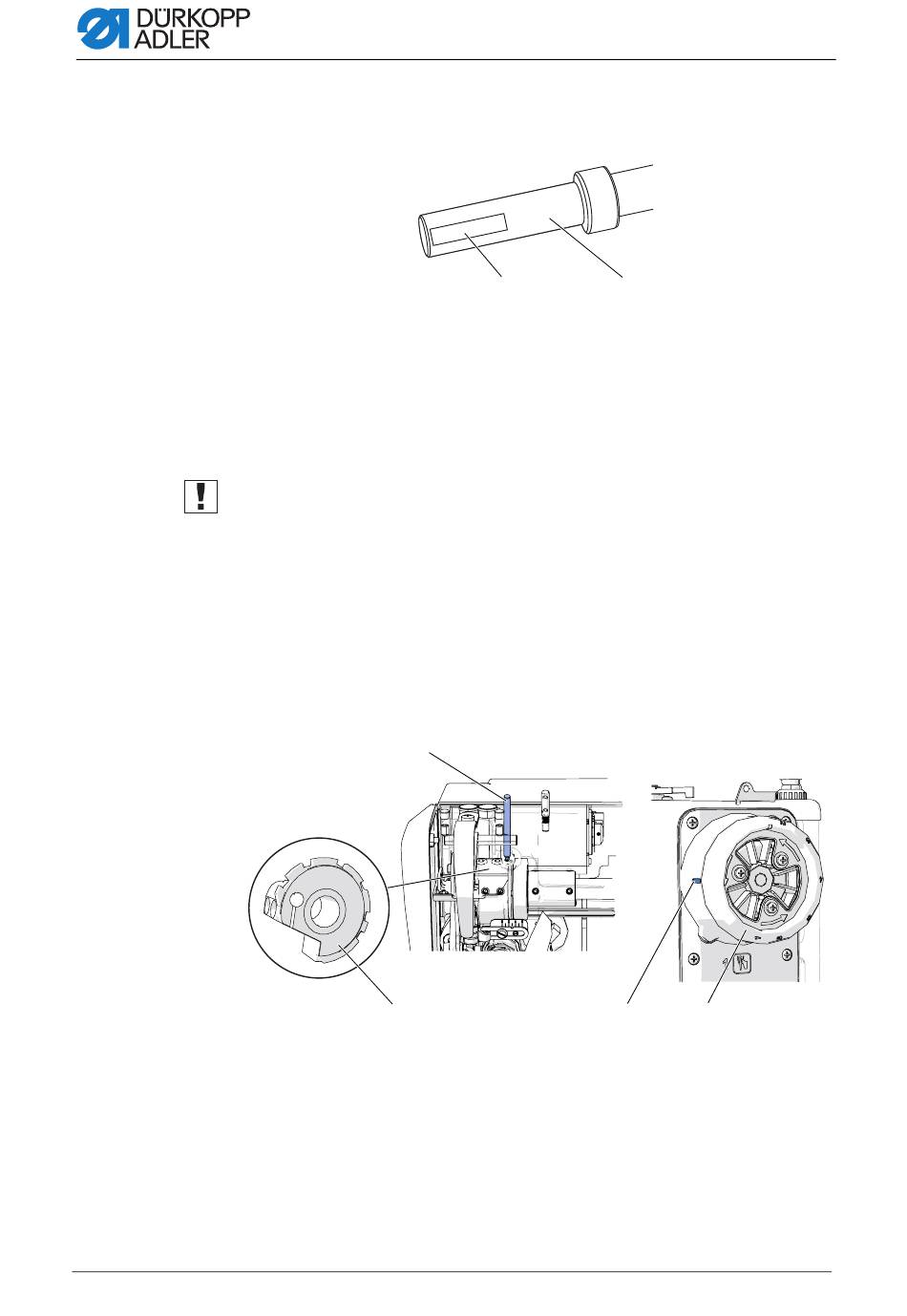

Abb. 6: Flächen auf Wellen
(1) - Fläche
Einige Wellen haben ebene Flächen an den Stellen, an denen Bauteile
angeschraubt sind. Dadurch wird die Verbindung stabiler und das Einstel-
len einfacher.
Bei allen Einstellungen auf Fläche wird die erste Schraube in Drehrichtung
auf die Fläche geschraubt.
Wichtig
Immer darauf achten, dass die Schrauben vollständig auf der Fläche sit-
zen.

3.5 Maschine arretieren

Bei einigen Einstellungen muss die Maschine arretiert werden. Dazu wird
der Arretierstift (1) aus dem Beipack in eine Nut an der
Armwellenkurbel (2) gesteckt, um die Armwelle zu blockieren.
Abb. 7: Maschine arretieren (1)
(1) - Arretierstift
(2) - Armwellenkurbel mit Abstecknuten
Auf dem Handrad (4) sind Ziffern zur Orientierung. Wenn Sie das Handrad
mit einer der Ziffern neben die Markierung (3) drehen, steht die entspre-
chende Nut der Armwellenkurbel (2) unter der Öffnung für den
Arretierstift (1).
20
①
(2) - Welle
①
②
(3) - Markierung
(4) - Handrad
Arbeitsgrundlagen
②
③ ④
