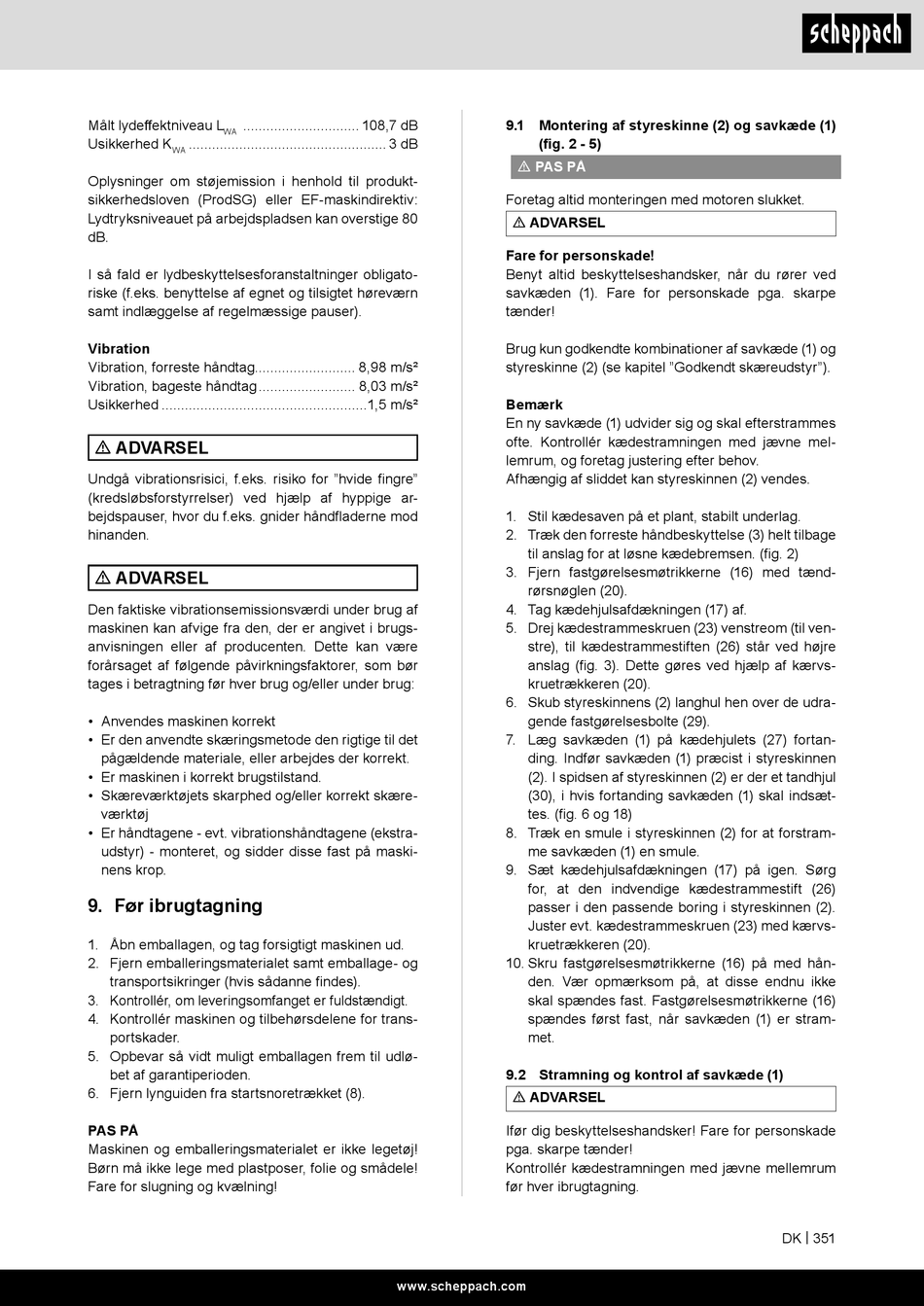

Scheppach PCS26 Originalbetriebsanleitung Seite 351

Målt lydeffektniveau L .............................. 108,7 dB
WA
Usikkerhed K ................................................... 3 dB
WA
Oplysninger om støjemission i henhold til produkt-
sikkerhedsloven (ProdSG) eller EF-maskindirektiv:
Lydtryksniveauet på arbejdspladsen kan overstige 80
dB.
I så fald er lydbeskyttelsesforanstaltninger obligato-
riske (f.eks. benyttelse af egnet og tilsigtet høreværn
samt indlæggelse af regelmæssige pauser).
Vibration
Vibration, forreste håndtag.......................... 8,98 m/s²
Vibration, bageste håndtag ......................... 8,03 m/s²
Usikkerhed .....................................................1,5 m/s²
m ADVARSEL
Undgå vibrationsrisici, f.eks. risiko for "hvide fingre"
(kredsløbsforstyrrelser) ved hjælp af hyppige ar-
bejdspauser, hvor du f.eks. gnider håndfladerne mod
hinanden.
m ADVARSEL
Den faktiske vibrationsemissionsværdi under brug af
maskinen kan afvige fra den, der er angivet i brugs-
anvisningen eller af producenten. Dette kan være
forårsaget af følgende påvirkningsfaktorer, som bør
tages i betragtning før hver brug og/eller under brug:
• Anvendes maskinen korrekt
• Er den anvendte skæringsmetode den rigtige til det
pågældende materiale, eller arbejdes der korrekt.
• Er maskinen i korrekt brugstilstand.
• Skæreværktøjets skarphed og/eller korrekt skære-
værktøj
• Er håndtagene - evt. vibrationshåndtagene (ekstra-
udstyr) - monteret, og sidder disse fast på maski-
nens krop.
9. Før ibrugtagning
1. Åbn emballagen, og tag forsigtigt maskinen ud.
2. Fjern emballeringsmaterialet samt emballage- og
transportsikringer (hvis sådanne findes).
3. Kontrollér, om leveringsomfanget er fuldstændigt.
4. Kontrollér maskinen og tilbehørsdelene for trans-
portskader.
5. Opbevar så vidt muligt emballagen frem til udlø-
bet af garantiperioden.
6. Fjern lynguiden fra startsnoretrækket (8).
PAS PÅ
Maskinen og emballeringsmaterialet er ikke legetøj!
Børn må ikke lege med plastposer, folie og smådele!
Fare for slugning og kvælning!
9.1 Montering af styreskinne (2) og savkæde (1)
(fig. 2 - 5)
m PAS PÅ
Foretag altid monteringen med motoren slukket.
m ADVARSEL
Fare for personskade!
Benyt altid beskyttelseshandsker, når du rører ved
savkæden (1). Fare for personskade pga. skarpe
tænder!
Brug kun godkendte kombinationer af savkæde (1) og
styreskinne (2) (se kapitel "Godkendt skæreudstyr").
Bemærk
En ny savkæde (1) udvider sig og skal efterstrammes
ofte. Kontrollér kædestramningen med jævne mel-
lemrum, og foretag justering efter behov.
Afhængig af sliddet kan styreskinnen (2) vendes.
1. Stil kædesaven på et plant, stabilt underlag.
2. Træk den forreste håndbeskyttelse (3) helt tilbage
til anslag for at løsne kædebremsen. (fig. 2)
3. Fjern fastgørelsesmøtrikkerne (16) med tænd-
rørsnøglen (20).
4. Tag kædehjulsafdækningen (17) af.
5. Drej kædestrammeskruen (23) venstreom (til ven-
stre), til kædestrammestiften (26) står ved højre
anslag (fig. 3). Dette gøres ved hjælp af kærvs-
kruetrækkeren (20).
6. Skub styreskinnens (2) langhul hen over de udra-
gende fastgørelsesbolte (29).
7. Læg savkæden (1) på kædehjulets (27) fortan-
ding. Indfør savkæden (1) præcist i styreskinnen
(2). I spidsen af styreskinnen (2) er der et tandhjul
(30), i hvis fortanding savkæden (1) skal indsæt-
tes. (fig. 6 og 18)
8. Træk en smule i styreskinnen (2) for at forstram-
me savkæden (1) en smule.
9. Sæt kædehjulsafdækningen (17) på igen. Sørg
for, at den indvendige kædestrammestift (26)
passer i den passende boring i styreskinnen (2).
Juster evt. kædestrammeskruen (23) med kærvs-
kruetrækkeren (20).
10. Skru fastgørelsesmøtrikkerne (16) på med hån-
den. Vær opmærksom på, at disse endnu ikke
skal spændes fast. Fastgørelsesmøtrikkerne (16)
spændes først fast, når savkæden (1) er stram-
met.
9.2 Stramning og kontrol af savkæde (1)
m ADVARSEL
Ifør dig beskyttelseshandsker! Fare for personskade
pga. skarpe tænder!
Kontrollér kædestramningen med jævne mellemrum
før hver ibrugtagning.
www.scheppach.com
DK | 351
