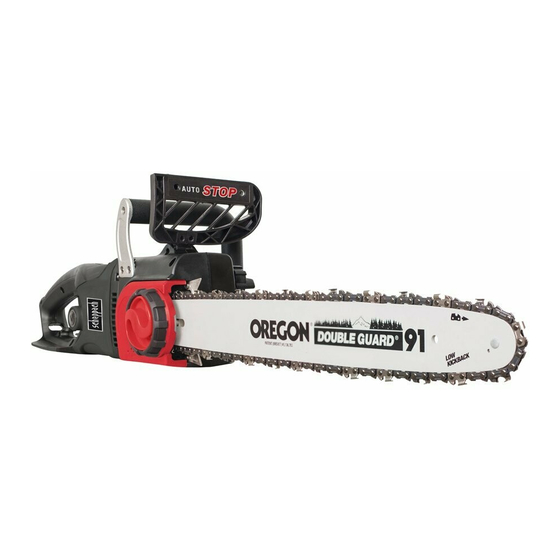

Scheppach CSE2500 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Kettensäge
  5. CSE2500
  6. Originalbetriebsanleitung

Scheppach CSE2500 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für CSE2500:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Art.Nr.
5910203901
AusgabeNr.
5910203850
Rev.Nr.
24/10/17
CSE2500
Kettensäge
DE
Originalbetriebsanleitung
Chainsaw
GB
Translation from the original instruction manual
Tronçonneuse
FR
Traduction du manuel d'origine
Kettingzaag
NL
Vertaling van de originele gebruiksaanwijzing
Sega a catena
IT
Traduzione dalle istruzioni d'uso originali
Motosierra
ES
Traducción de la instrucción de original
Pilarka łańcuchowa
PL
Tłumaczenie oryginalnej instrukcji obsługi
8-21
22-34
35-48
49-62
63-79
77-90
91-104
