Die Parametrierung, Parameteranzeige und Steuerung des Frequenzumrichters kann
über die optionale Bedieneinheit KP500 erfolgen.
Die Bedieneinheit ist für den Betrieb des Frequenzumrichters nicht unbedingt erfor-
derlich und kann bei Bedarf aufgesteckt werden.
A
J
B
C
D
E
F
G
H
I
56
56

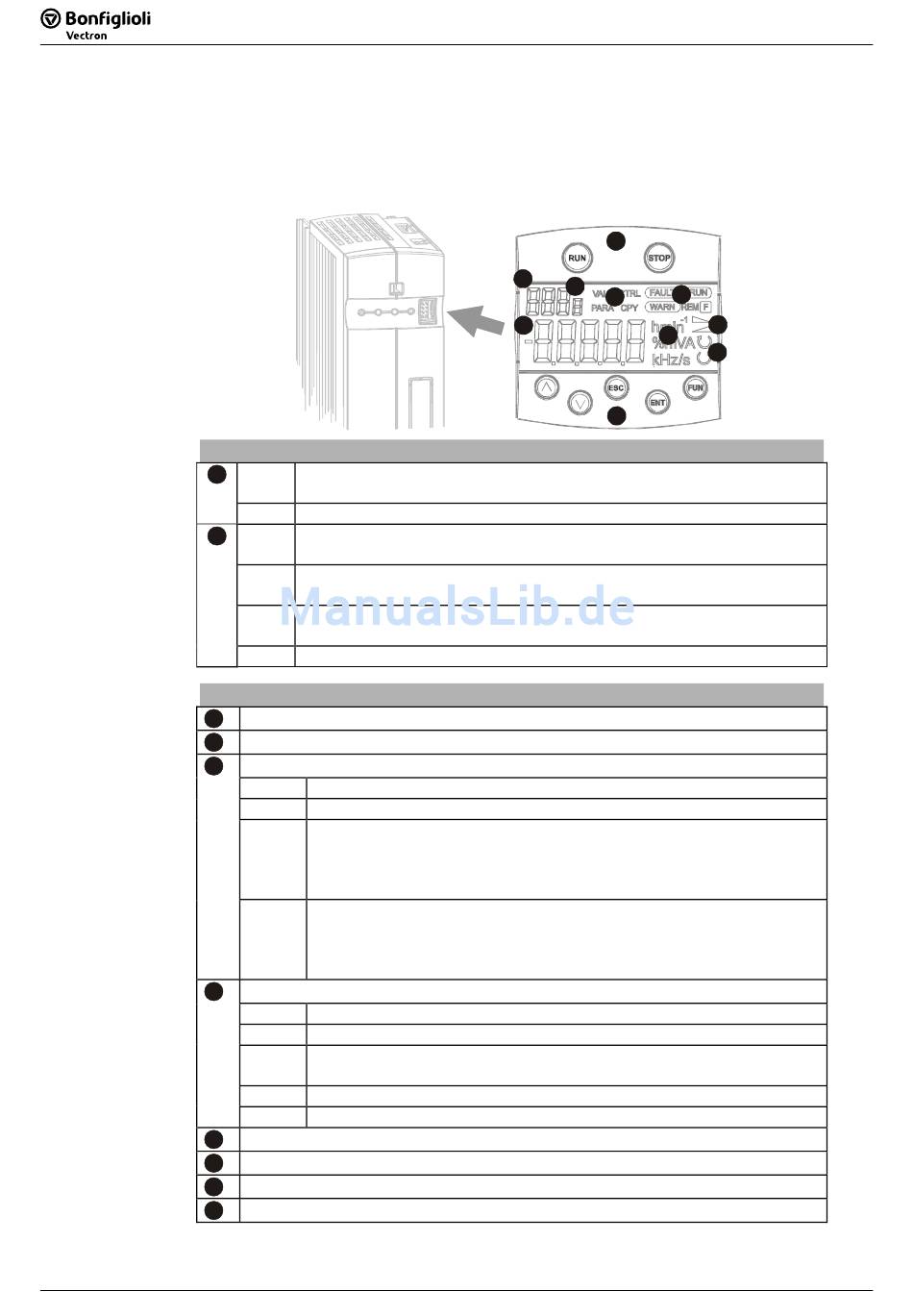

Bedieneinheit KP500

RUN Starten des Antriebs und Wechseln in das CTRL Menü.
Drücken der RUN - Taste verzweigt zur Motorpotifunktion.
STOP Wechseln in das CTRL Menü, Stoppen des Antriebs, Fehler quittieren
▲ ▼ Navigieren in der Menüstruktur und Auswählen von Parametern.
Parameterwerte vergrößern und verkleinern.
ENT Aufrufen von Parametern oder Wechseln innerhalb der Menüstruktur.
Bestätigen der gewählten Funktion oder des Parameters.
ESC Verlassen von Parametern oder Zurückspringen innerhalb der Menü-
struktur. Abbrechen der Funktion oder Parameterwert zurücksetzen.
FUN Umschalten der Tastenfunktion und Zugang zu Sonderfunktionen.
Dreistellige 7-Segment-Anzeige zur Darstellung der Parameternummer.
Einstellige 7-Segment-Anzeige für den aktiven Datensatz, Drehrichtung usw.
Anzeigen des gewählten Menüzweigs:
VAL Istwerte anzeigen.
PARA Parameter auswählen und Parameterwerte einstellen.
CTRL Funktionen auswählen, die über die Bedieneinheit eingestellt und/oder
angezeigt werden können:
SEtUP geführte Inbetriebnahme.
CtrL Motorpoti- und Jog-Funktion.
CPY Parameter kopieren über die Bedieneinheit:
ALL Alle Parameterwerte werden kopiert.
Act Nur die aktiven Parameterwerte werden kopiert.
FOr Speicher in der Bedieneinheit wird formatiert bzw. gelöscht.
Status- und Betriebsmeldungen:
WARN Warnung vor einem kritischen Betriebsverhalten.
FAULT Fehlerabschaltung mit zugehöriger Meldung.
RUN blinkend: signalisiert Betriebsbereitschaft
leuchtend: signalisiert den Betrieb und die Freigabe der Endstufe.
REM aktive Fernsteuerung über Schnittstellenverbindung.
F Funktionsumschaltung durch die FUN-Taste.
Fünfstellige 7-Segment-Anzeige für Parameterwert und Vorzeichen.
Physikalische Einheit zum angezeigten Parameterwert.
Aktive Beschleunigungs- oder Verzögerungsrampe.
Aktuelle Drehrichtung des Antriebs.
Betriebsanleitung ACT
Betriebsanleitung ACT
A
B
C
D
F
J
Tasten
Display
E
H
G
I
