Kommunikation PLC/PLC

Berücksichtigen Sie beim Einrichten der Kommunikation zwischen zwei CPUs Folgendes:
● Konfiguration/Setup: Eine Hardwarekonfiguration ist erforderlich.
● Unterstützte Funktionen: Lesen/Schreiben von Daten in eine vernetzte CPU
● Für die Kommunikation zwischen zwei Teilnehmern ist kein Ethernet-Switch erforderlich;
erst wenn mehr als zwei Geräte in einem Netzwerk vorhanden sind, wird ein Ethernet-
Switch benötigt.
Tabelle 11- 51 Erforderliche Schritte zum Konfigurieren der Kommunikation zwischen zwei CPUs
Schritt
1 Hardware-Kommunikationsverbindung herstellen
Eine PROFINET-Schnittstelle stellt die physische Verbindung zwischen zwei CPUs her. Da in der CPU die
Auto-Cross-Over-Funktionalität implementiert ist, kann für die Schnittstelle ein Standard- oder Crossover-
Ethernet-Kabel verwendet werden. Ein Ethernet-Switch wird für die Verbindung der zwei CPUs nicht benö-
tigt.
Weitere Informationen finden Sie unter "Kommunikation mit einem Programmiergerät: Hardware-
Kommunikationsverbindung herstellen (Seite 967)".
2 Geräte konfigurieren
Sie müssen zwei CPUs in Ihrem Projekt konfigurieren.
Weitere Informationen finden Sie unter "Kommunikation mit einem Programmiergerät: Geräte konfigurie-
ren (Seite 968)".
3 Konfigurieren der logischen Netzwerkverbindungen zwischen zwei CPUs
Weitere Informationen finden Sie unter "Kommunikation zwischen PLC und PLC: Konfigurieren der logi-
schen Netzwerkverbindungen zwischen zwei Geräten" (Seite 972).
4 IP-Adresse in Ihrem Projekt konfigurieren
Gehen Sie auf dieselbe Weise vor. Sie müssen jedoch die IP-Adressen für zwei CPUs konfigurieren (z.B.
PLC_1 und PLC_2).
Weitere Informationen finden Sie unter "Gerätekonfiguration: IP-Adresse für eine CPU in Ihrem Projekt
konfigurieren" (Seite 863).
5 Sende- und Empfangsparameter konfigurieren
Sie müssen die Anweisungen TSEND_C und TRCV_C in beiden CPUs konfigurieren, um die Kommunika-
tion zwischen ihnen zu ermöglichen.
Weitere Informationen finden Sie unter "Einrichten der Kommunikation zwischen zwei CPUs: Sende- und
Empfangsparameter konfigurieren (Seite 973)".
6 Testen des PROFINET-Netzwerks
Sie müssen die Konfiguration für jede CPU laden.
Ausführliche Informationen finden Sie unter "Gerätekonfiguration: Testen des PROFINET-Netzwerks"
(Seite 868).
S7-1200 Automatisierungssystem
Systemhandbuch, V4.2, 09/2016, A5E02486681-AK

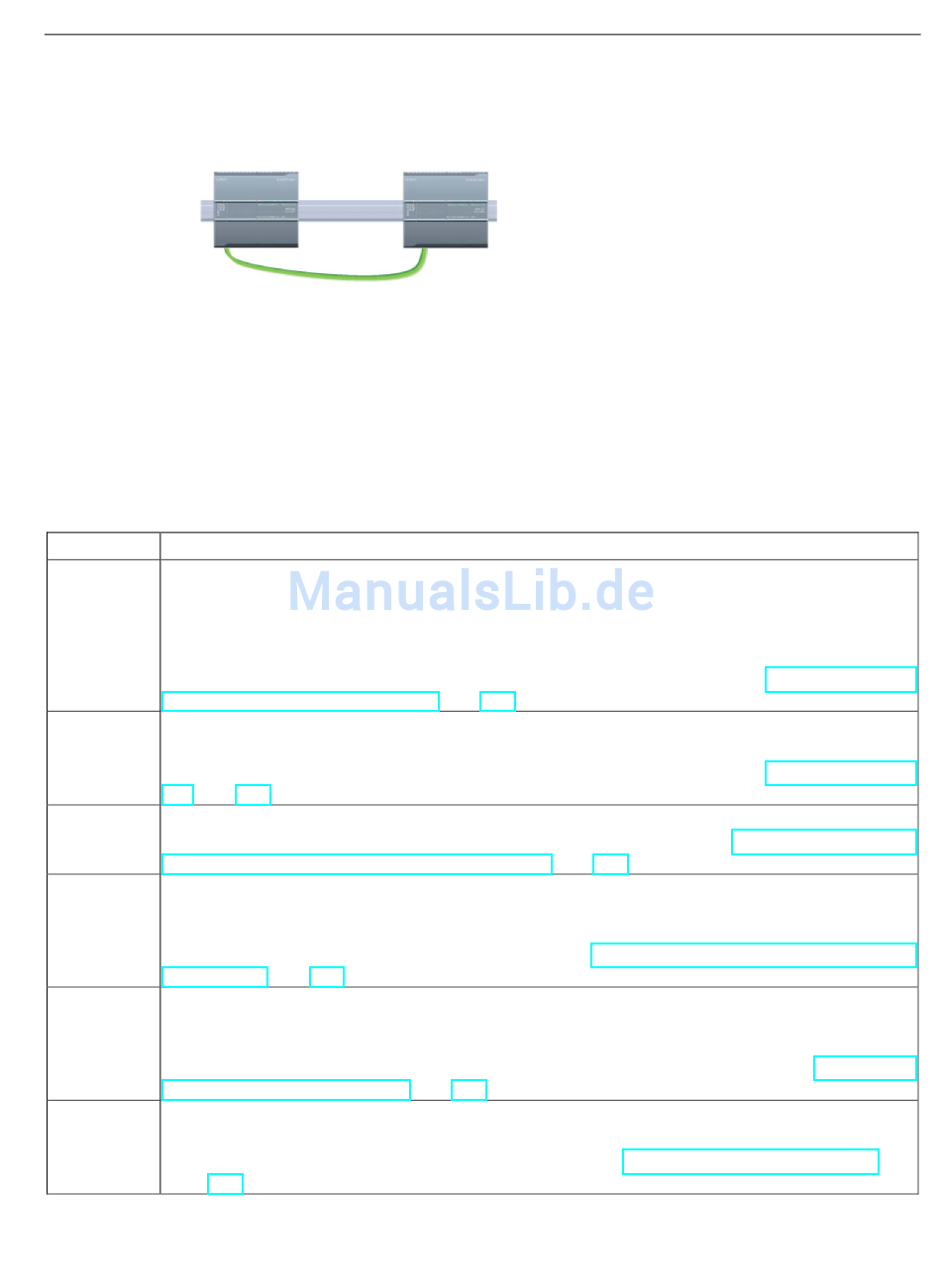

Eine CPU kann mit den Anweisungen TSEND_C
und TRCV_C mit einer anderen CPU im Netzwerk
kommunizieren.
Aufgabenstellung
Kommunikation
11.2 PROFINET
