CPM2A/CPM2C Schneller Zähler
Verdrahtung der
Eingänge
krementiert und das Interrupt–Unterprogramm ausgeführt, wenn der Istwert
dem Sollwert entspricht.
Istwert
Soll–
wert
Inkrementieren
Unterprogramm wird ausgeführt

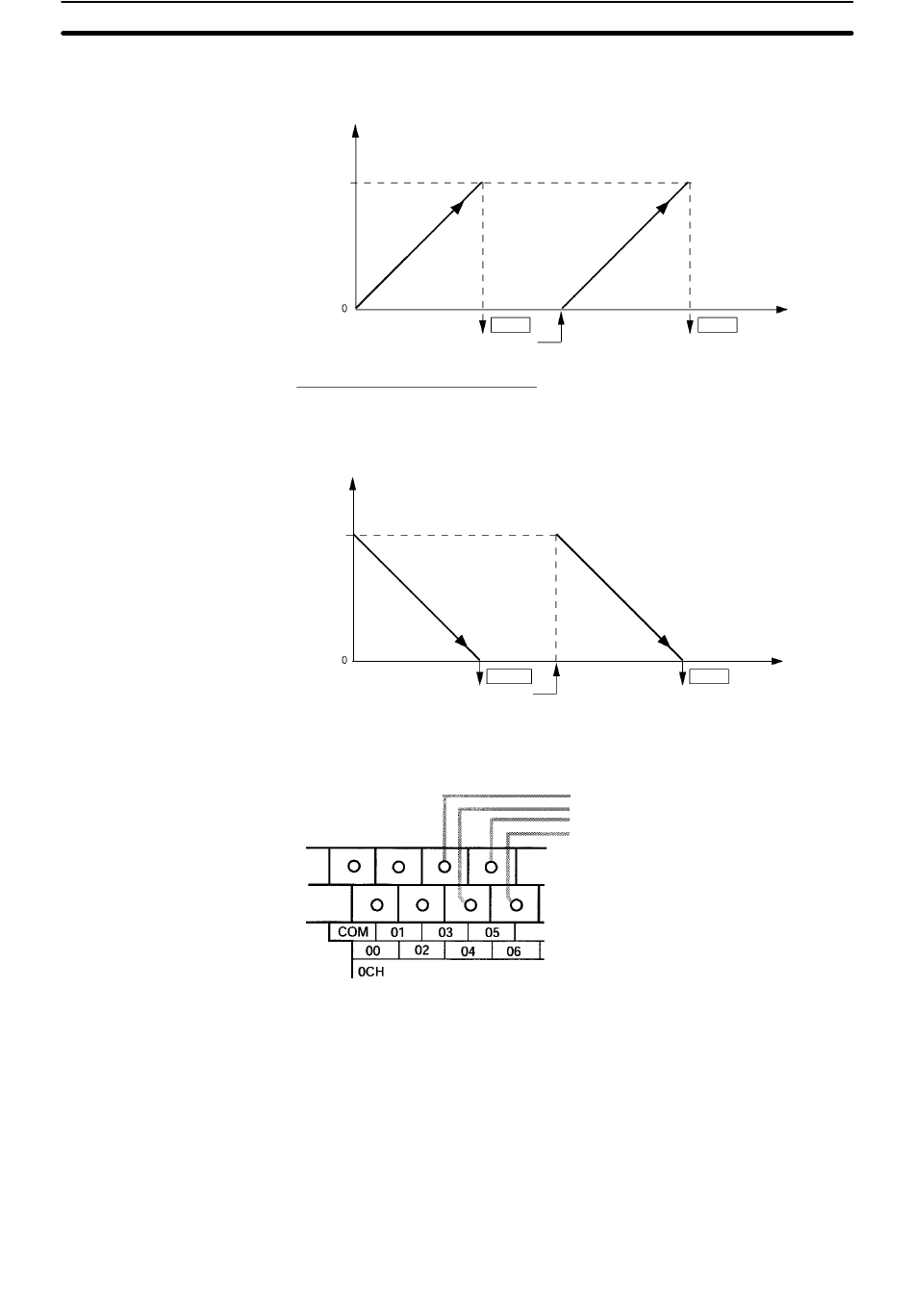

Dekrementierender Zählmodus
Nachdem der Sollwert gelesen wurde, wird der Zählwert in Richtung 0 dekre-
mentiert und das Interrupt–Unterprogramm ausgeführt, wenn der Istwert 0 er-
reicht.
Istwert
Soll–
wert
Dekrementieren
Unterprogramm wird ausgeführt
Verdrahten Sie die Eingangsklemmen einer CPM2A wie in der folgenden Abbil-
dung gezeigt.
Das Unterprogramm wird ausgeführt, wenn die
Zählung beendet ist; der Istwert wird auf 0 zu-
rückgesetzt.
Inkrementieren
Interrupt
Return
Unterprogramm wird ausgeführt
Das Unterprogramm wird ausgeführt, wenn
die Zählung beendet ist; der Istwert wird auf
Sollwert zurückgesetzt.
Dekrementieren
Interrupt
Unterprogramm wird ausgeführt
Eingang 00003: Eing.–Interrupt (Zählmodus) 0
Eingang 00004: Eing.–Interrupt (Zählmodus) 1
Eingang 00005: Eing.–Interrupt (Zählmodus) 2
Eingang 00006: Eing.–Interrupt (Zählmodus) 3
Abschnitt
2-2
Zeit
Interrupt
Zeit
Interrupt
