Synchronisierte Impulssteuerung (nur CPM2A/CPM2C)
Inkremental–
Drehgeber
Braun
E.–steckverbinder
Hinweis Sehen Sie das CPM2A/CPM2C Bedienerhandbuch für Einzelheiten bezüglich
|Verdrahtung

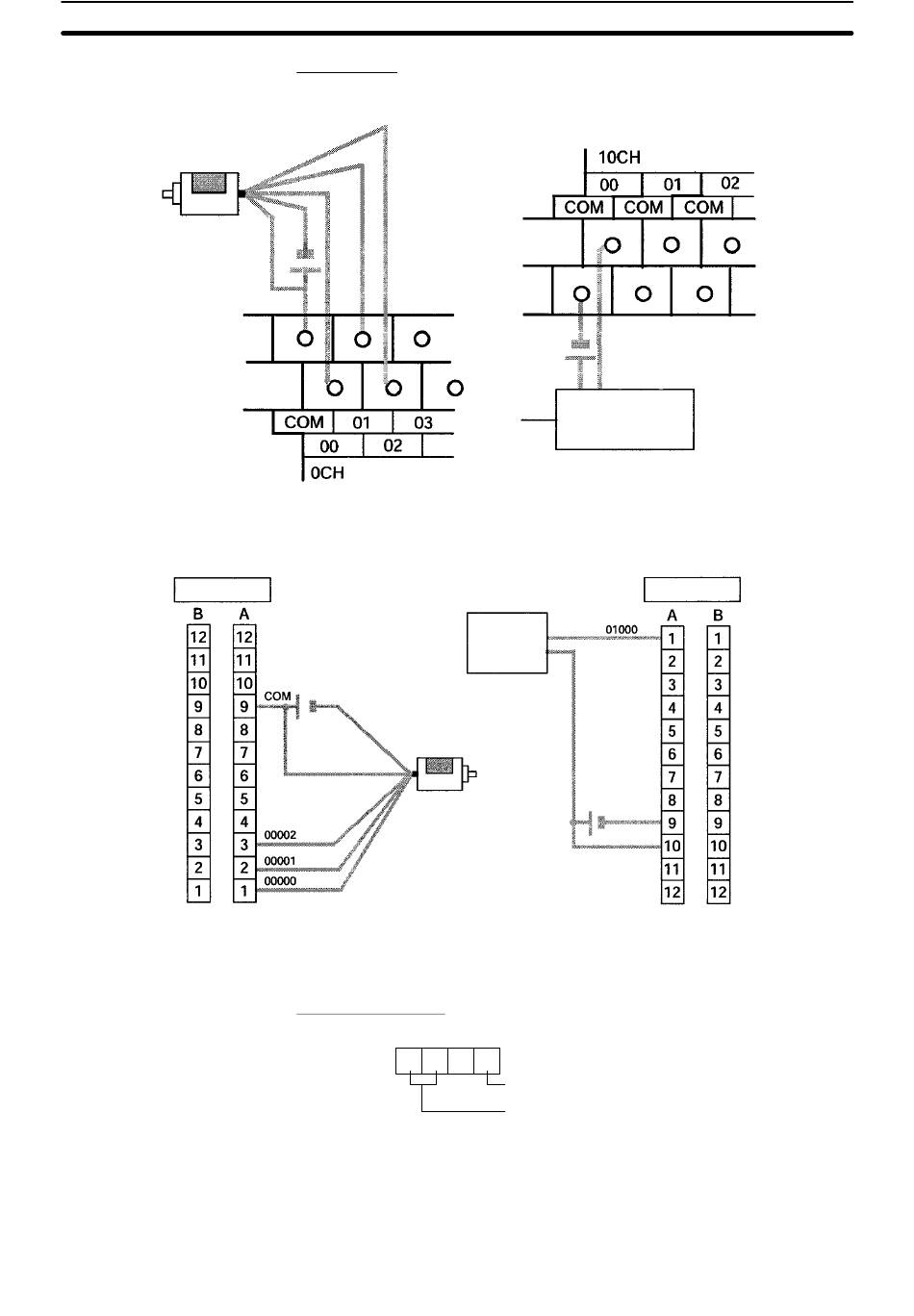

Verdrahten Sie die CPM2A, wie es in der folgenden Abbildung dargestellt ist.
Orange
Weiß
Schwarz
Blau
Verdrahten Sie die CPM2C, wie es in der folgenden Abbildung dargestellt ist. In
diesem Fall wird eine CPU–Baugruppe mit NPN–Transistorausgängen verwen-
det.
Blau
Inkremental–Drehgeber
Braun
Orange
Weiß
Schwarz
der Motortreiber–Verdrahtung mit den Ausgängen und der Inkrementaldrehge-
ber–Verdrahtung mit den Eingängen.
SPS–Konfiguration
15
DM 6642
0
2
Motortreiber
Motortreiber
COM
24 VDC
0
0
0
00: Differentialphasen–Eingangsmodus
02: Verwendung als synchronisierte Impulssteuerung
Abschnitt
A.–steckverbinder
2-7
139
