Kontaktplanstruktur

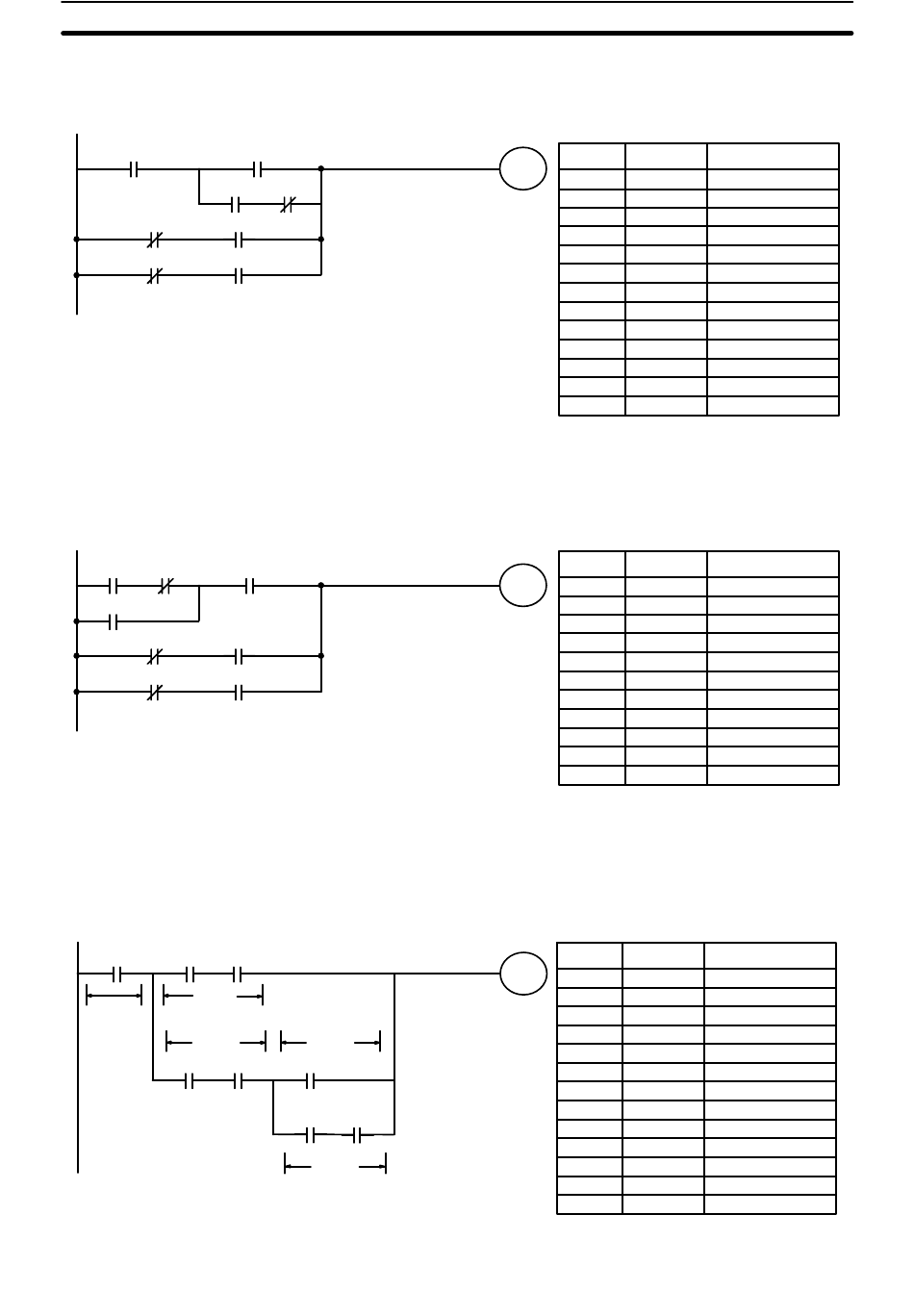

Der folgende Kontaktplan erfordert einen OR LOAD–Befehl, gefolgt von einem

AND LOAD–Befehl, um die oberen der drei Blöcke zu kodieren. Zwei weitere

OR LOAD–Befehle vervollständigen die AWL.

Das obige Programm ist ausführbar. Wird der Kontaktplan jedoch wie nachste-

hend gezeichnet, führt dies zu einer Vereinfachung des Programms und zur Ein-

sparung von Speicherplatz, da sowohl der erste OR LOAD– als auch der erste

AND LOAD–Befehl entbehrlich wird.

Beim folgenden Kontaktplan sollten Sie zunächst die fünf Blöcke programmie-

ren und dann, beginnend mit den beiden letzten, die Verknüpfungen rückwärts

mit OR LOAD– und AND LOAD–Befehlen durchführen. Der OR LOAD–Befehl

auf Adresse 00008 verknüpft die Blöcke d und e, der nachfolgende AND LOAD–

Befehl verknüpft die daraus folgende Ausführungsbedingung mit der von Block

Blöcke d und e

Block c mit Ergebnis Vorzeile

Block b mit Ergebnis Vorzeile

Block a mit Ergebnis Vorzeile
