Kommunikationsbefehle
7-30 Kommunikationsbefehle
7-30-1 RECEIVE (Empfangen) – RXD(47)
Beschränkungen
Erläuterungen
Hinweis Sehen Sie Abschnitt 4-1 Kommunikationsfunktionen für weitere Informationen
!
Vorsicht
Steuerwort
486

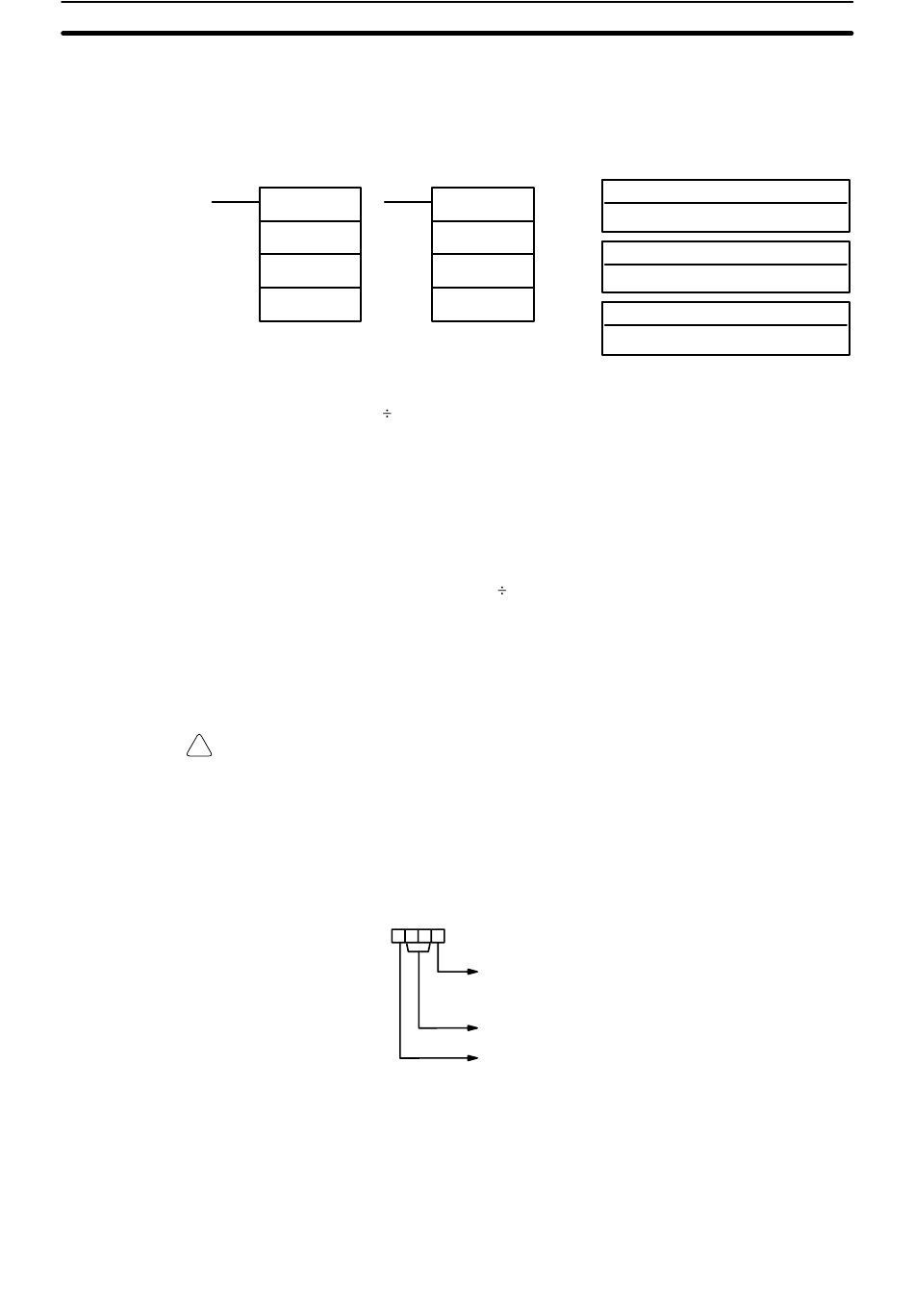

Kontaktplan–Symbol
RXD(47)
@RXD(47)
D
C
N
Dieser Befehl ist nur in der CPM2A/CPM2C und SRM1(–V2) verfügbar.
D und D+(N 2)–1 müssen sich im gleichen Datenbereich befinden.
Der Datenwortbereich DM 6144 bis DM 6655 kann nicht für D oder N verwendet
werden.
N muss ein BCD–Wert zwischen #0000 und #0256 sein (#0000 bis #0061 in der
Host–Link–Betriebsart).
Ist die Ausführungsbedingung FALSCH, wird RXD(––) nicht ausgeführt. Ist die
Ausführungsbedingung WAHR, liest RXD(––) N Datenbytes, die über die im
Steuerwort spezifizierte Schnittstelle empfangen wurden und speichert die Da-
ten in den Worten D bis D+(N 2)–1. Es können maximal 256 Datenbytes auf ein-
mal gelesen werden.
Werden weniger als N Bytes empfangen, wird nur die empfangene Anzahl von
Bytes gelesen.
über den RXD(47)–Befehl, Kommunikationseinstellungen, usw.
Werden die empfangenen Daten nicht über den RXD(––)–Befehl gelesen, kann
die SPS nach Übertragung von 256 Bytes keine weiteren Daten mehr empfan-
gen. Nach dem Setzen des EMPFANG–ABGESCHLOSSEN–Merkers (AR
0806 für die RS–232C–Schnittstelle und AR 0814 für die Peripherieschnitt-
stelle) sollten die betreffenden Daten daher möglichst bald gelesen werden.
Der Wert des Steuerwortes spezifiziert die Schnittstelle, von der Daten gelesen,
sowie die Reihenfolge, in der die Daten in den Speicher übertragen werden.
Stellen:
3 2 1 0
IR, SR, AR, DM, HR, TC, LR
D
C
N
IR, SR, AR, DM, HR, TC, LR, #
Byte–Reihenfolge
0: Die höchstwertigen Bytes zuerst
1: Die geringstwertigen Bytes zuerst
Nicht verwendet (auf Null gesetzt)
Schnittstelle
0: RS-232C–Schnittstelle
1: Peripherieschnittstelle
Abschnitt
7-30
Datenbereiche
D: Erstes Zielwort
C: Steuerwort
#
N: Byteanzahl
