Ablaufdiagramm zur Fehlerbehebung
1, 2, 3...
9-7
Host–Link–Fehler
9-8
Ablaufdiagramm zur Fehlerbehebung
CPM1–
Ablaufdiagramme
CPM1A–
Ablaufdiagramme
CPM2A–
Ablaufdiagramme
CPM2C–
Ablaufdiagramme
SRM1–
Ablaufdiagramme
Speicherverfahren
Die Fehlerprotokoll–Speichermethode wird über die Konfiguration spezifiziert
(DM 6655). Wählen Sie eine der nachfolgend beschriebenen Methoden aus:

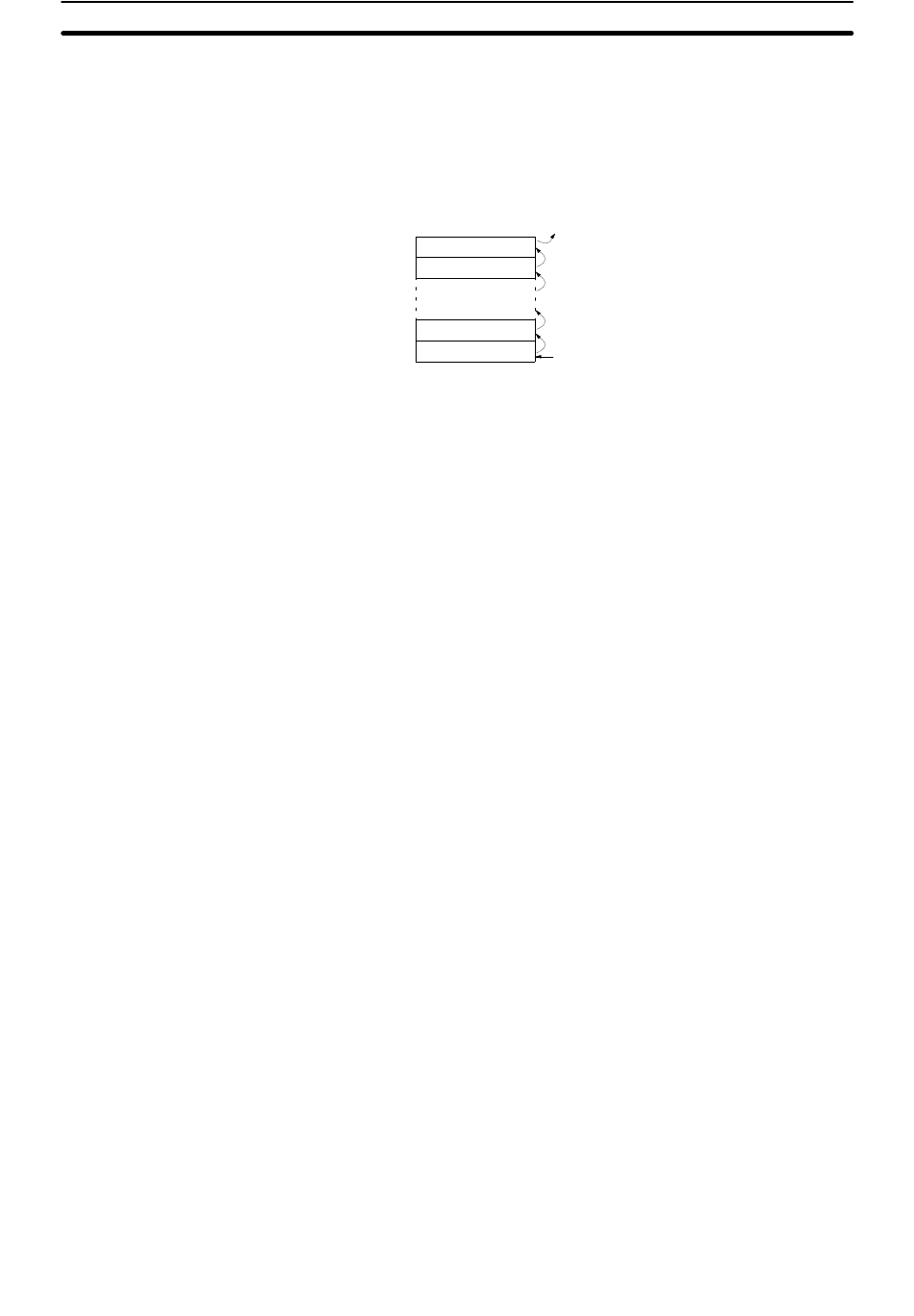

1. Sie können die letzten 7 Fehlerprotokoll–Datensätze speichern. Ältere Da-
tensätze werden ignoriert. Dies erfolgt durch Verschiebung der Datensätze,
wie nachfolgend dargestellt ist; somit wird der ältere Datensatz (Datensatz
0) bei Generierung eines neuen Datensatzes gelöscht.
Fehl.protok.–Aufz. 1
Fehl.protok–Aufz. 2
Fehl.protok.–Aufz 6
Fehl.protok.–Aufz 7
2. Sie können nur die ersten 7 Fehlerprotokoll–Datensätze speichern. Alle fol-
genden Fehler werden ignoriert.
3. Sie können das Protokoll deaktivieren, so dass keine Aufzeichnungen ge-
speichert werden.
Als Grundeinstellung ist die erste Methode eingestellt. Sehen Sie die Fehlerpro-
tokoll–Konfiguration auf Seite 24 für weitere Informationen.
Fehlerprotokoll löschen
Setzen Sie SR 25214 über ein Programmiergerät auf 1, um das gesamte Feh-
lerprotokoll zu löschen. Nachdem das Fehlerprotokoll gelöscht ist, wird SR
25214 automatisch zurückgesetzt.
Sehen Sie Abschnitt 4-3 Host–Link–Kommunikation für eine Beschreibung des
Antwortsformats und der Antwortscodes, die zurückgegeben werden, wenn ein
Befehl nicht durch einen Host–Computer verarbeitet werden kann.
Fehlerbehebungsdiagramme befinden sich in den jeweiligen Bedienierhand–
büchern.
Sehen Sie Kapitel 5–6 Fehlersuche–Ablaufdiagramme im CPM1–Bediener–
handbuch .
Sehen Sie Kapitel 5–6 Fehlersuche–Ablaufdiagramme im CPM1A–Bediener-
handbuch .
Sehen Sie Kapitel 5–6 Fehlersuche–Ablaufdiagramme im CPM2A–Bediener-
handbuch .
Sehen Sie Kapitel 5–5 Fehlersuche–Ablaufdiagramme im CPM2C–Bediener-
handbuch .
Sehen Sie Kapitel 5–6 Fehlersuche–Ablaufdiagramme im SRM1–Bediener–
handbuch .
Abschnitt
Wird gelöscht
Alle Datensätze verschoben
Neue Datensätze hinzugefügt
9-8
