Zeitgeber– und Zählerbefehle
Vorsichtsmaßnahmen
Merker
7-15-7 REGISTER COMPARISON TABLE (Vergleichstabelle) – CTBL(63)
Kontaktplansymbol
CTBL (63)
P
C
TB
Einschränkungen
Beschreibung
CNTR(12) wird über den Rücksetzeingang zurückgesetzt. Der Istwert wird we-
der inkrementiert noch dekrementiert, solange ein Signal an R anliegt. Der Zähl-
vorgang beginnt wieder, wenn R auf AUS gesetzt wird. In verriegelten Pro-
grammabschnitten wird der Istwert für CNTR(12) nicht zurückgesetzt. Eine
Rücksetzung erfolgt ebenfalls nicht bei einer Spannungsunterbrechung.

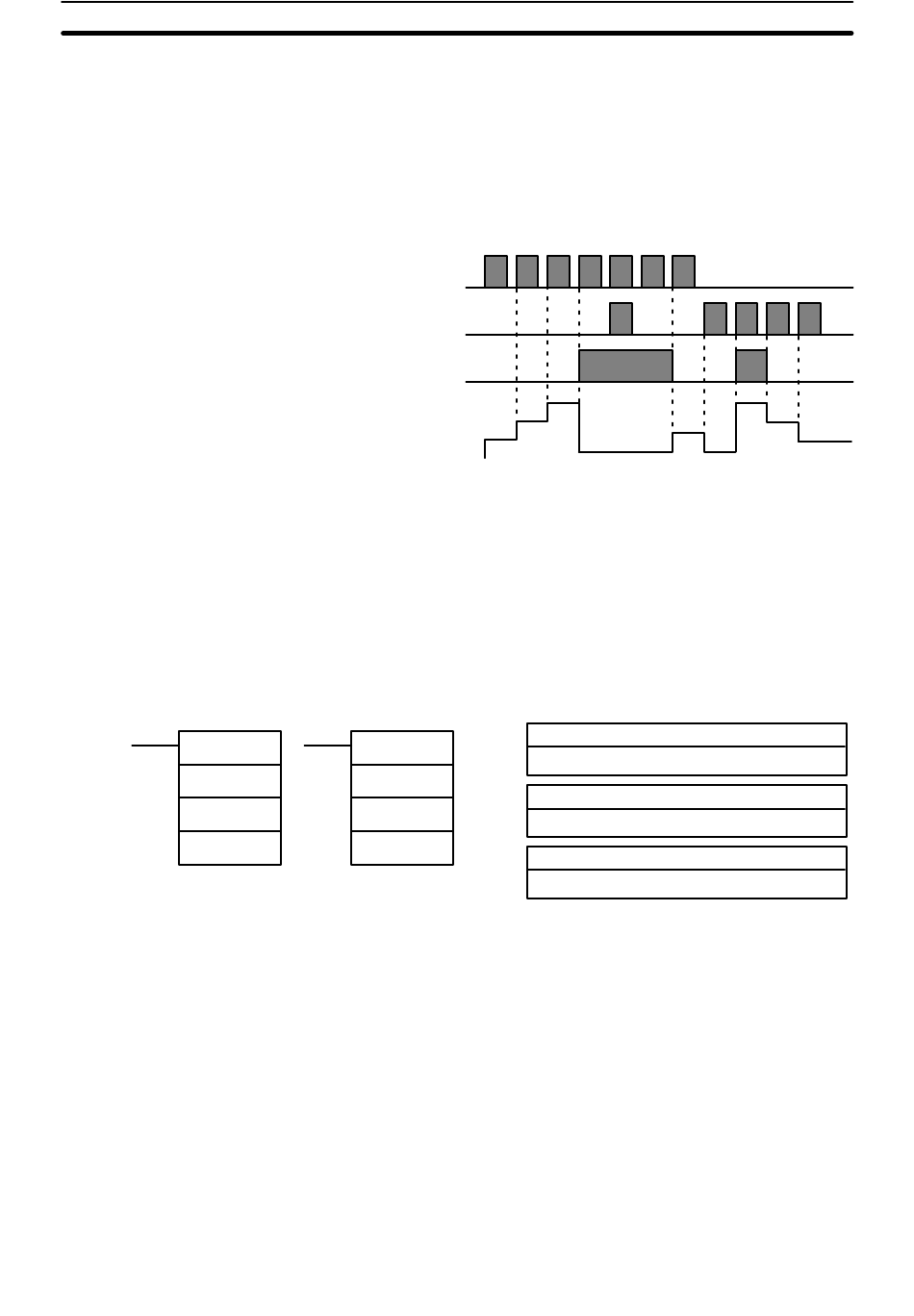

Änderungen der II– und DI–Ausführungsbedingungen, des Fertigmerkers und
des Istwertes sind nachfolgend als Ausschnitt des CNTR(12)–Betriebs darge-
stellt (d.h. nach dem Rücksetzen beginnt der Zählvorgang wieder bei Null). Die
Höhe der Istwertlinie kennzeichnet nur Änderungen des Istwert.
Inkrement–Eingang
EIN
(II)
AUS
Dekrement–Eingang
EIN
(DI)
AUS
EIN
Fertigmerker
AUS
Zählwert (IW)
Die Programmausführung wird auch fortgesetzt, wenn der Sollwert nicht als
BCD–Wert eingegeben wurde. Der Zähler arbeitet dann jedoch mit einer fal-
schen Sollvorgabe.
ER:
Indirekt adressierte DM–Worte sind nicht vorhanden. (Inhalt des DM–
Wortes ist nicht im BCD–Format oder die Datenbereichsgrenze wurde
überschritten).
@CTBL(63)
P
C
TB
Dieser Befehl wird nicht von SRM1(–V2)–SPS–Systemen unterstützt.
Das erste und das letzte Vergleichstabellen–Wort muss sich jeweils im gleichen
Datenbereich befinden. (Die Länge der Vergleichstabelle ist von den Einstellun-
gen abhängig.)
P muss 000 sein und C zwischen 000 und 003.
Ist die Ausführungsbedingung FALSCH, wird CTBL(63) nicht ausgeführt. Ist die
Ausführungsbedingung WAHR, erstellt CTBL(63) eine Vergleichstabelle, deren
Werte mit dem Istwert des Schnellen Zählers verglichen werden. Je nach dem
für C spezifizierten Wert kann der Vergleich mit dem Istwert des Schnellen Zäh-
lers sofort beginnen oder separat mit dem INI(61)–Befehl ausgeführt werden.
Über P wird der Schnelle Zähler spezifiziert, der für den Vergleich eingesetzt
wird. P muss immer auf 000 eingestellt sein.
Die Funktion des CTBL(63)–Befehls wird über die in der nachfolgenden Tabelle
aufgeführten Steuerdaten C festgelegt. Die Beschreibung der Funktionen er-
folgt entsprechend der Tabelle.
SW
SW – 1
SW – 2
0000
Datenbereiche
P:Schnittstellen–Spezifikation
C: Steuerdaten
000 bis 003
TB: Erstes Vergleichswort
IR, SR, AR, DM, HR, LR
Abschnitt
7-15
SW
SW – 1
0001
SW – 2
0000
000
371
