CPM2A–/CPM2C–Kommunikationsfunktionen

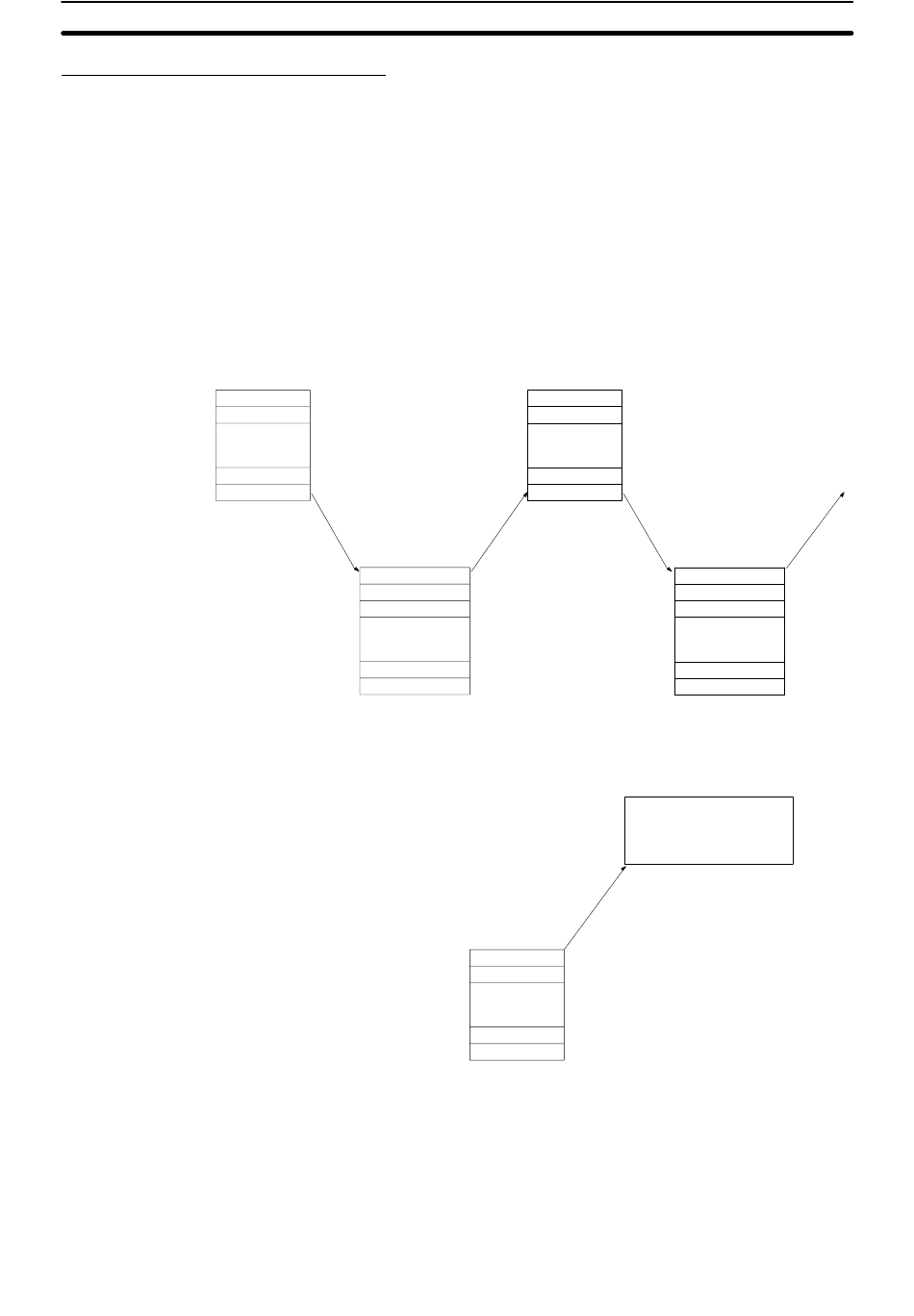

Rahmenübertragung und Empfang
Rahmen (Befehl)
Teilnehmer–Nr.
Befehlscode
Host–
Computer
FCS-Prüfzeich.
Endezeichen
Nächste Rahmenübertragung
aktiviert (d.h. Übertragungsrecht
übergeben)
CPM2A/CPM2C
Slave–initiierte
Kommunikation
218
Bei der Host–Link–Kommunikation besitzt normalerweise der Host-Computer
als erster das Übertragungsrecht und leitet die Kommunikation ein. Die CPM2A/
CPM2C sendet dann automatisch eine Antwort.
Befehle und Antworten werden in der beschriebenen Reihenfolge ausge-
tauscht. Ein in einer einzelnen Übertragung übertragener Block von Daten heißt
"Rahmen". Ein einzelner Rahmen besteht maximal aus 131 (Daten–)Zeichen.
Das Recht, einen Rahmen zu senden, wird "Übertragungsrecht" genannt. Das
Gerät mit Übertragungsrecht kann zu jeder Zeit einen Rahmen senden. Das
Übertragungsrecht wechselt bei jeder Rahmenübertragung vom Host-Compu-
ter zur CPM2A/CPM2C und umgekehrt. Das Übertragungsrecht wird vom über-
tragenden Gerät zum empfangenden Gerät übergeben, wenn entweder ein En-
dezeichen (der Code, der das Ende eines Befehls oder einer Antwort kenn-
zeichnet) oder ein Begrenzer (der Code, der die Rahmen voneinander trennt)
empfangen wird.
Text
Teilnehmer–Nr.
Befehlscode
Endecode
Text
FCS-Prüfzeich.
Endezeichen
Rahmen (Antwort)
Datenübertragungen von der SPS zum Host–Computer können von der CPU–
Baugruppe mit TXD(48) veranlasst werden.
Host–
Computer
CPM2A/CPM2C
Rahmen (Befehl)
Teilnehmer–Nr.
Befehlscode
Text
FCS-Prüfzeich.
Endezeichen
Teilnehmer–Nr.
Befehlscode
Text
FCS-Prüfzeich.
Endezeichen
Rahmen (Antwort)
Abschnitt
Teilnehmer–Nr.
Befehlscode
Endecode
Text
FCS-Prüfzeich.
Endezeichen
Rahmen (Antwort)
Es gibt keine Antwort
vom Host–Computer
4-3
