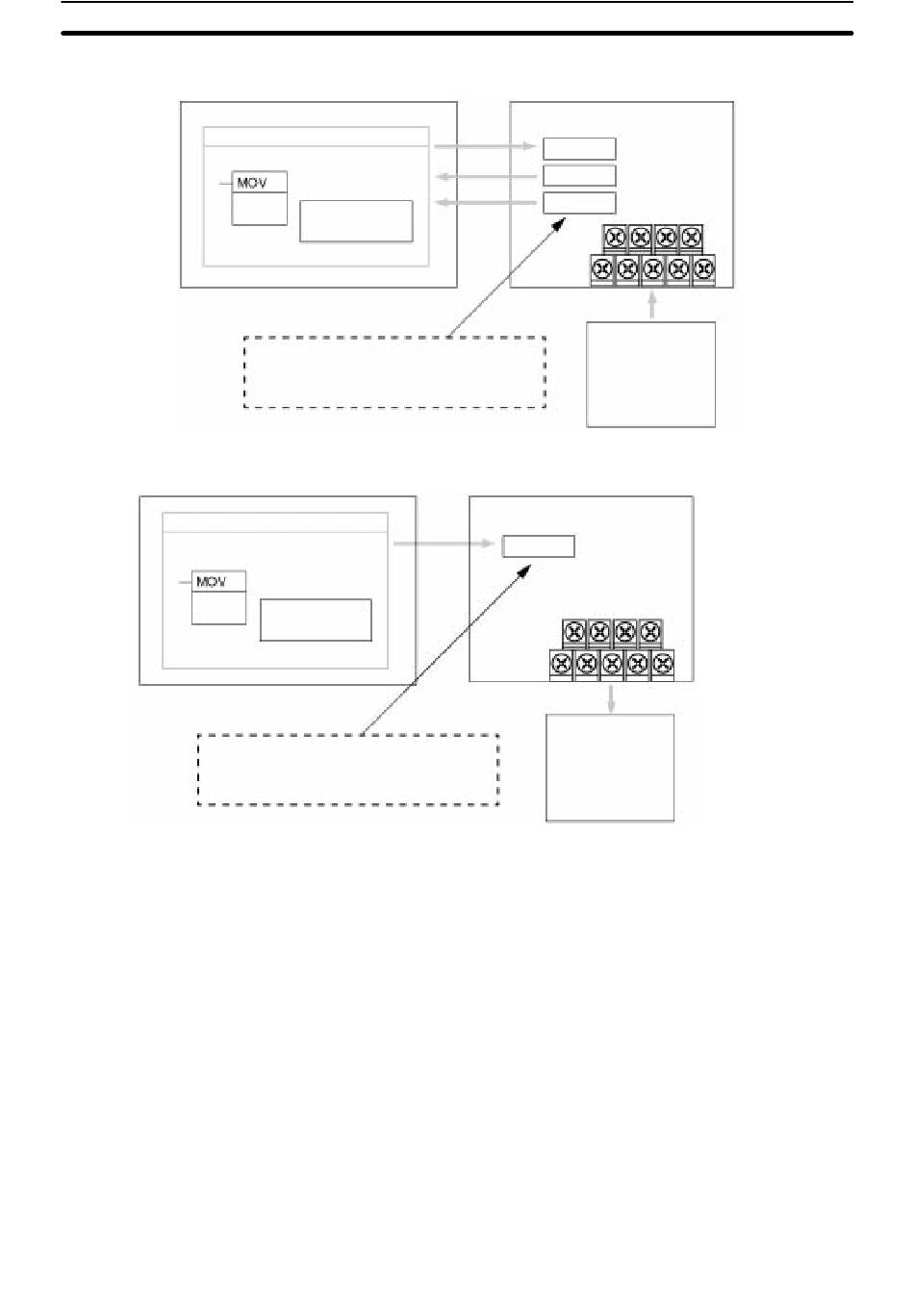

Analoge E/A–Funktionen
Analogeingänge
CPU–Baugruppe
Analoge Ausgänge
CPU–Baugruppe
Kontaktplan–Programm
(21)
Hierbei entspricht "n" dem letzten Ausgangswort,
das der CPU–, vorhergehenden Erweiterungs–
oder E/A–Erweiterungsbaugruppe zugewiesen
ist.
Hinweis Wort (n + 1) kann für den Bereichscode oder den analogen Ausgabesollwert
verwendet werden.
Kontaktplan–Programm
MOVE–Befehl
(21)
Schreibt den Bereich-
scode. Liest den Kon-
vertierungswert.
Hierbei entspricht "m" den letzten Eingangswort
und "n" dem letzten Ausgangswort, das der CPU–,
vorhergehenden Erweiterungsbaugruppe oder der
E/A–Erweiterungsbaugruppe zugewiesen ist.
Analoge E/A–Baugruppe
MOVE–Befehl
Schreibt den Bereich-
scode. Schreibt den
Sollwert
Analoge E/A–Baugruppe
Wort (n + 1)
Bereichscode
Gewandelter Wert von
Wort (m + 1)
Analogeingang 1
Gewandelter Wert von
Wort (m + 2)
Analogeingang 2
Analoge Geräte
Temperaturfühler
Drucksensor
Drehzahlsensor
Flusssensor
Spann.–/Strommeter
(Sehen Sie den Hinweis.)
Wort (n + 1)
Bereichscode
Analoger Ausgabe–
sollwert
Analoge Geräte
Justiergeräte
Servoregler
Frequenzumrichter
Andere
Abschnitt
3-1
163
