CPM2A/CPM2C Schneller Zähler
Mit 1. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 2. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 3. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 4. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 5. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 6. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 7. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 8. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 1. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 2. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 3. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 4. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 5. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 6. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 7. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)
Mit 8. Bedingung übereinstimmend (0: K. Übereinstimm.; 1: Übereinstimm.)

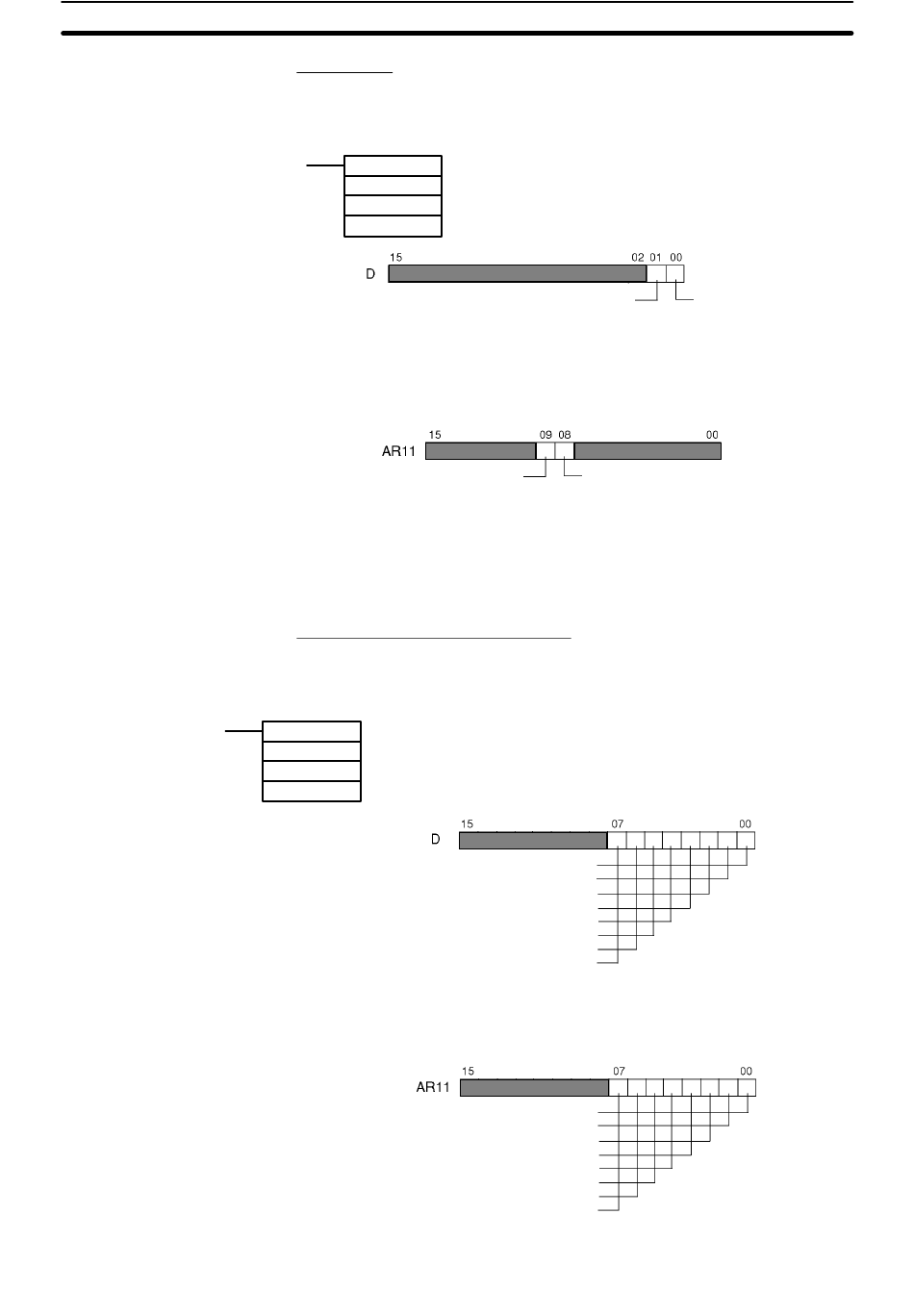

Status lesen
Diese Funktion liest den schnellen Zählerstatus, unabhängig davon ob ein Ver-
gleich stattfindet oder ob ein Über– oder Unterlauf aufgetreten ist.
Einsatz eines Befehls
(@)PRV(62)
000
001
D
Einsatz der Datenbereiche
Der Status wird, wie nachfolgend gezeigt, in AR 1108 und AR 1109 gespeichert.
Überlauf/Unterlauf
0: Normal
1: Überlauf/Unterlauf
AR 1108 und 1109 werden mit jedem Zyklus aufgefrischt, somit kann zu einer
bestimmten Zeit eine Diskrepanz zum genauen Status auftreten.
Wird der Status durch Ausführung von PRV(62) gelesen, werden AR 1108 und
AR 1109 gleichzeitig aufgefrischt.
Bereichsvergleichs–Ergebnis lesen
Diese Funktion liest das Ergebnis eines Bereichsvergleichs, der anzeigt, ob der
Istwert innerhalb eines Bereichs liegt oder nicht.
Einsatz eines Befehls
(@)PRV(62)
000
Schnittstellenbezeichner (000: Schneller Zähler)
002
Steuerbezeichnung (002: Bereichsvergleichs–Ergebnis lesen)
D
Anfangswort zur Speicherung des Bereichsvergleich–Ergebnisses
Verwendung der Datenbereiche
Das Bereichsvergleich–Ergebnis wird, wie nachfolgend dargestellt, in AR 1100
bis AR 1107 gespeichert.
Schnittstellenbezeichner (000: Schneller Zähler)
Steuerbezeichnung (001: Status lesen)
Wort zur Speicherung des Status
Überlauf/Unterlauf
0: Normal
1: Überlauf/Unterlauf
Vergleich
0: Beendet;
1: Verarbeitung findet statt
Abschnitt
2-2
Vergleich
0: Beendet;
1: Verarbeitung findet
statt
55
