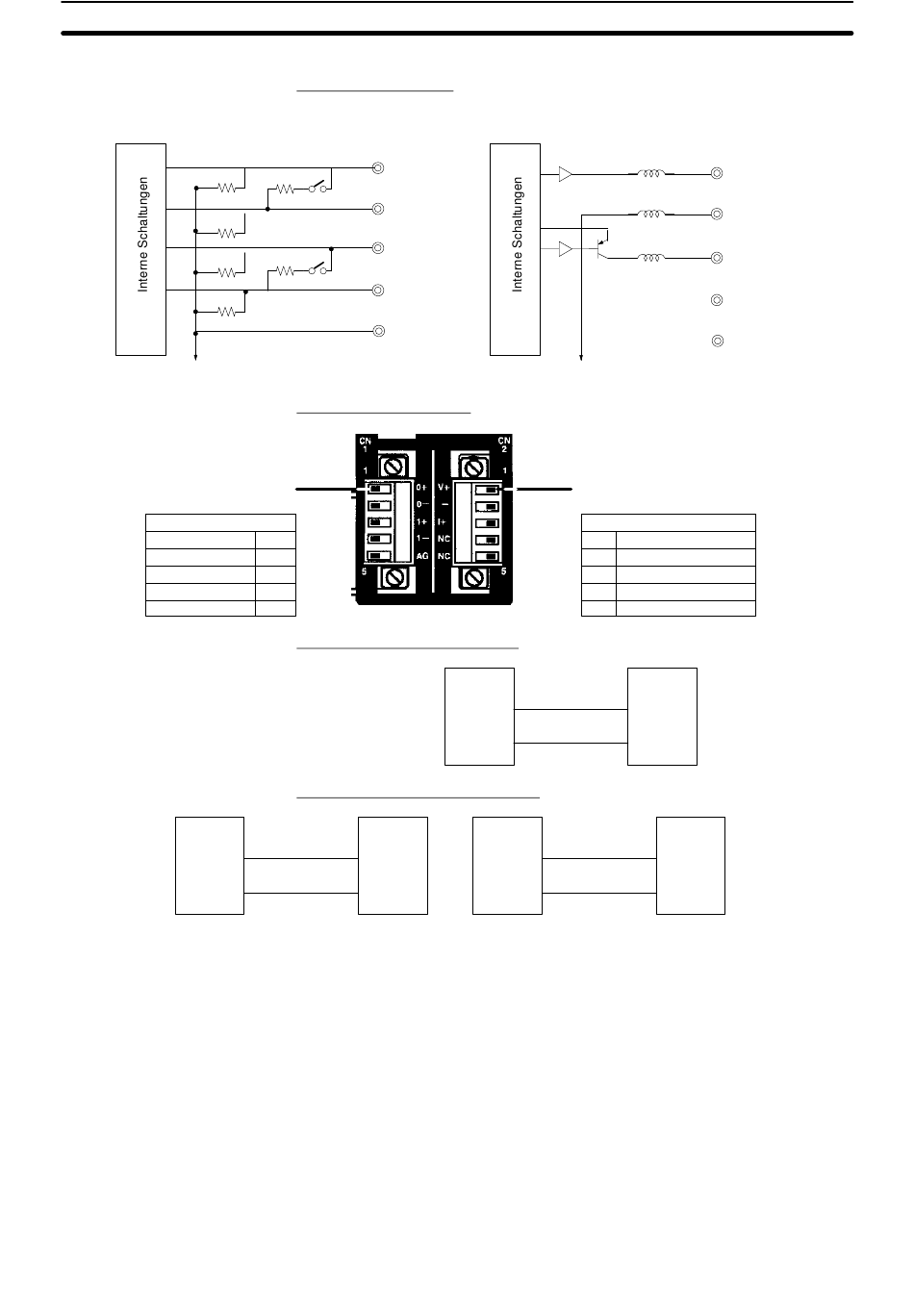

Analoge E/A–Funktionen
Verdrahtung analoger E/A–Geräte
Analogeingänge
510 kΩ
510 kΩ
510 kΩ
510 kΩ
Analoge Masse
Analogeingangs–
klemmen
EIN
Analogeing. 0 +
Analogeing. 0 –
Analogeing. 1 +
Analogeing. 1 –
Analoge Masse
Analoge
E/A–Bau-
gruppe
Hinweis
178
Interne Schaltungen
0+
Eingang 0
250 Ω
0–
1+
Eingang 1
250 Ω
1–
AM
Anschlussbelegungen
0 +
0 –
1 +
1 –
AG
Analogeingangsverdrahtung
Analoge Ausgangsverdrahtung
Analoges
V+
+
Gerät mit
Spannungs-
eingang
1. Verwenden Sie abgeschirmtes, verdrilltes Kabel, schließen Sie aber die Ab-
schirmung nicht an.
2. Verlegen Sie die Verkabelung getrennt von Versorgungsspannungsleitun-
gen (AC–Spannungsversorgungskabel, Versorgungsspannungsleitungen,
usw.)
3. Schließen Sie die Klemmen + und – kurz, wenn ein Eingang nicht verwendet
wird.
4. Verlegen Sie die Verkabelung getrennt von Versorgungsspannungsleitun-
gen (AC–Spannungsversorgung, Hochspannung, usw.)
5. Installieren Sie bei Störungen in der Spannungsversorgung einen Entstör-
filter am Eingangsteil und an der Spannungsversorgung–Baugruppe.
Analogausgänge
Analoge Masse
Analogausgangs–
klemmen
Analog. Span.–ausg.
V+
Ausgang, Masse
Analog. Stromausg.
I+
Nicht verwendet
NC
Nicht verwendet
NC
+
+
Analoges
Ausgabe-
gerät
I+
Analoge
E/A–Bau-
gruppe
Abschnitt
V+
Ausgang
I+
N.v.
N.v.
EIN
Analoge
E/A–Bau-
gruppe
Analoges
+
Gerät mit
Strom–
eingang
3-1
