Synchronisierte Impulssteuerung (nur CPM2A/CPM2C)
Differentialphasen–Eingangsmodus
E–steckverbinder
Impuls– u. Richtungs–Eingangsmodus
E–steckverbinder
134

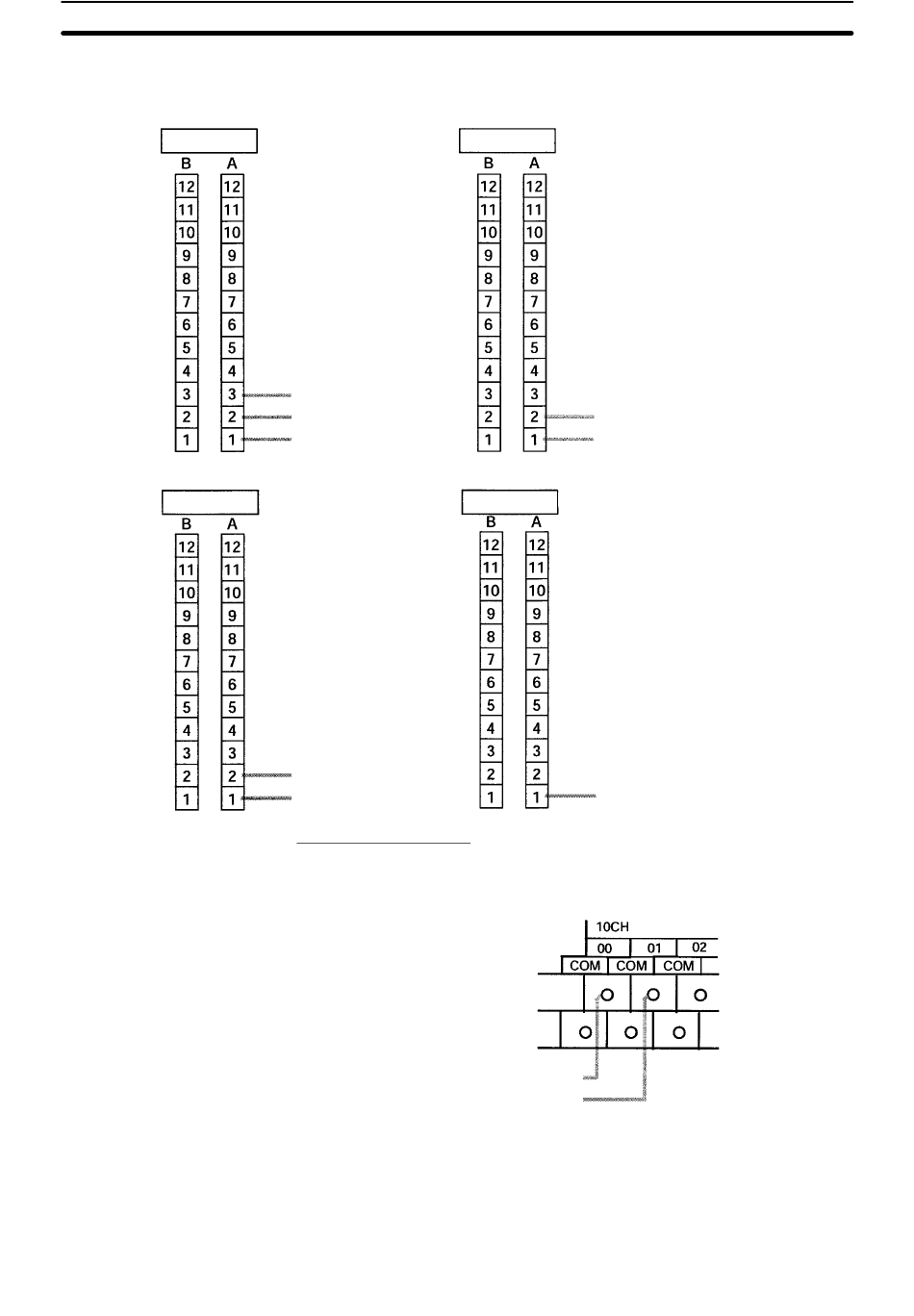

Verdrahten Sie die CPM2C–Eingänge, wie es in der folgenden Abbildung dar-
gestellt ist.
Auf–/Abwärts–Impulseingangsmodus
E–steckverbinder
00002: Eingang Phase Z
00001: Eingang Phase B
00000: Eingang Phase A
Inkrementmodus
E–steckverbinder
00001: Richtungseingang
00000: Impulseingang
Ausgangsverdrahtung
Verdrahten Sie die CPM2A–Ausgänge, wie es in der folgenden Abbildung dar-
gestellt ist.
01000: Impulsausgang 0
01001: Impulsausgang 1
00001: Linkslaufeingang
00000: Rechtslaufeingang
00000: Impulseingang
Ausgangsverdrahtung
Abschnitt
2-7
