Bitsteuerungs–Befehle
Beschreibung
Merker
7-7-2 AND LOAD und OR LOAD
AND LOAD – AND LD
OR LOAD – OR LD
Beschreibung
Merker
7-8
Bitsteuerungs–Befehle
Die oben aufgeführten sechs Basisbefehle entsprechen den Bedingungen in
einem Kontaktplan. Wie in Kapitel 6 Kontaktplan–Programmierung erläutert,
bestimmt der Zustand der jedem Befehl zugewiesenen Bits die Ausführungsbe-
dingungen für alle anderen Befehle. Jeder Befehl und jede Bitadresse kann so
oft wie erforderlich verwendet werden.
Der Zustand des dem LD– oder LD NOT–Befehl zugewiesenen Bitoperanden
(B) bestimmt die erste Ausführungsbedingung. AND bewirkt eine logische Und–
Verknüpfung zwischen der Ausführungsbedingung und dem Zustand des ihr zu-
gewiesenen Bitoperanden; AND NOT bewirkt die UND–Verknüpfung zwischen
der Ausführungsbedigung und dem invertierten Zustand des Bitoperanden. OR
bewirkt eine logische ODER–Verknüpfung zwischen der Ausführungsbedigung
und dem Zustand des Operandenbits; OR NOT bewirkt die logische ODER–
Verknüpfung zwischen der Ausführungsbedigung und dem invertierten Zustand
des Bitoperanden.
Die vorstehenden Befehle haben keine Auswirkungen auf Merker.

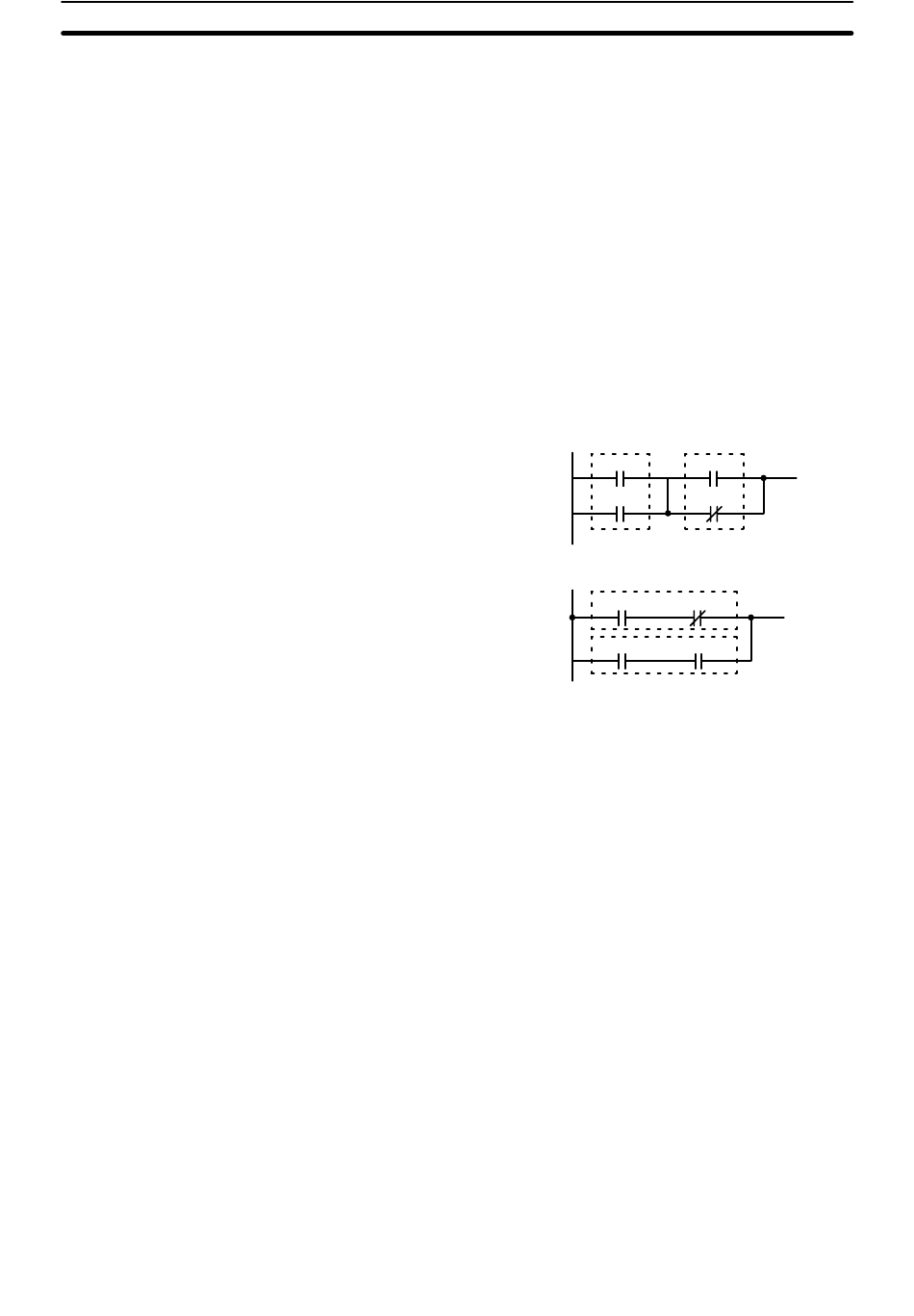

Kontaktplansymbol
Kontaktplansymbol
Werden Befehle so zu Blöcken miteinander verbunden, dass keine logische
Verknüpfung über OR und AND möglich ist, muss AND LD bzw. OR LD verwen-
det werden. AND and OR stellen eine logische Verknüpfung zwischen einer
Ausführungsbedingung und dem Zustand eines Bits her, wohingegen AND LD
und OR LD zwei Ausführungsbedingungen, die aktuelle und die zuletzt nicht
verwendete, logisch miteinander verknüpft.
Zum Programmieren von Kontaktplänen mit dem CX–Programmer ist es nicht
erforderlich, AND LD und OR LD–Befehle zu verwenden. Sie sind jedoch erfor-
derlich, um Programme als AWL einzugeben.
Um die Anzahl der erforderlichen Programmierungsbefehle zu reduzieren ist
ein grundlegendes Verständnis von Logikblöcken erforderlich. Eine Einführung
in Logikblöcken finden Sie in Abschnitt 6-3-6 Logikblock–Befehle .
Die vorstehenden Befehle haben keine Auswirkungen auf Merker.
Es gibt sieben Befehle, die allgemein zur Steuerung des individuellen Bitstatus
verwendet werden. Diese sind OUT, OUT NOT, DIFU(13), DIFD(14), SET,
RSET und KEEP(11). Diese Befehle werden dazu verwendet, Bits auf verschie-
dene Weisen zu setzen und rückzusetzen.
Abschnitt
00000
00002
00001
00003
00000
00001
00002
00003
7-8
351
