CPM2A–/CPM2C–Kommunikationsfunktionen
SPS–Konfiguration
Wort
Bit
DM 6645
00 bis 03
Kommunikationsformat
00: Standard (1 Startbit, 7 Datenbits, gerade Parität, 2 Stopbits, 9.600 Baud)
01: Einstellungen in DM 6646
(Andere Einstellungen verursachen einen geringfügigen Fehler, die Grundeinstel-
lung (00) wird verwendet und AR 1302 wird auf EIN gesetzt).
04 bis 07
CTS–Handshake–Einstellungen
0: Deaktiviert
1: Einstellung aktiviert
08 bis 11
Link–Bereich für den 1:1–PC–Link
0: LR 00 bis LR 15
(Andere Einstellungen: deaktiviert)
12 bis 15
Kommunikationsmodus
0: Host–Link
1: Ohne Protokoll (RS–232C);
2: 1:1–PC–Link (Slave)
3: 1:1–PC–Link (Master)
4: 1:1–NT–Link
(Andere Einstellungen verursachen einen geringfügigen Fehler, die Host–Link–
Einstellung wird verwendet und AR 1302 wird auf EIN gesetzt).
Anschliessen der Kabel
246

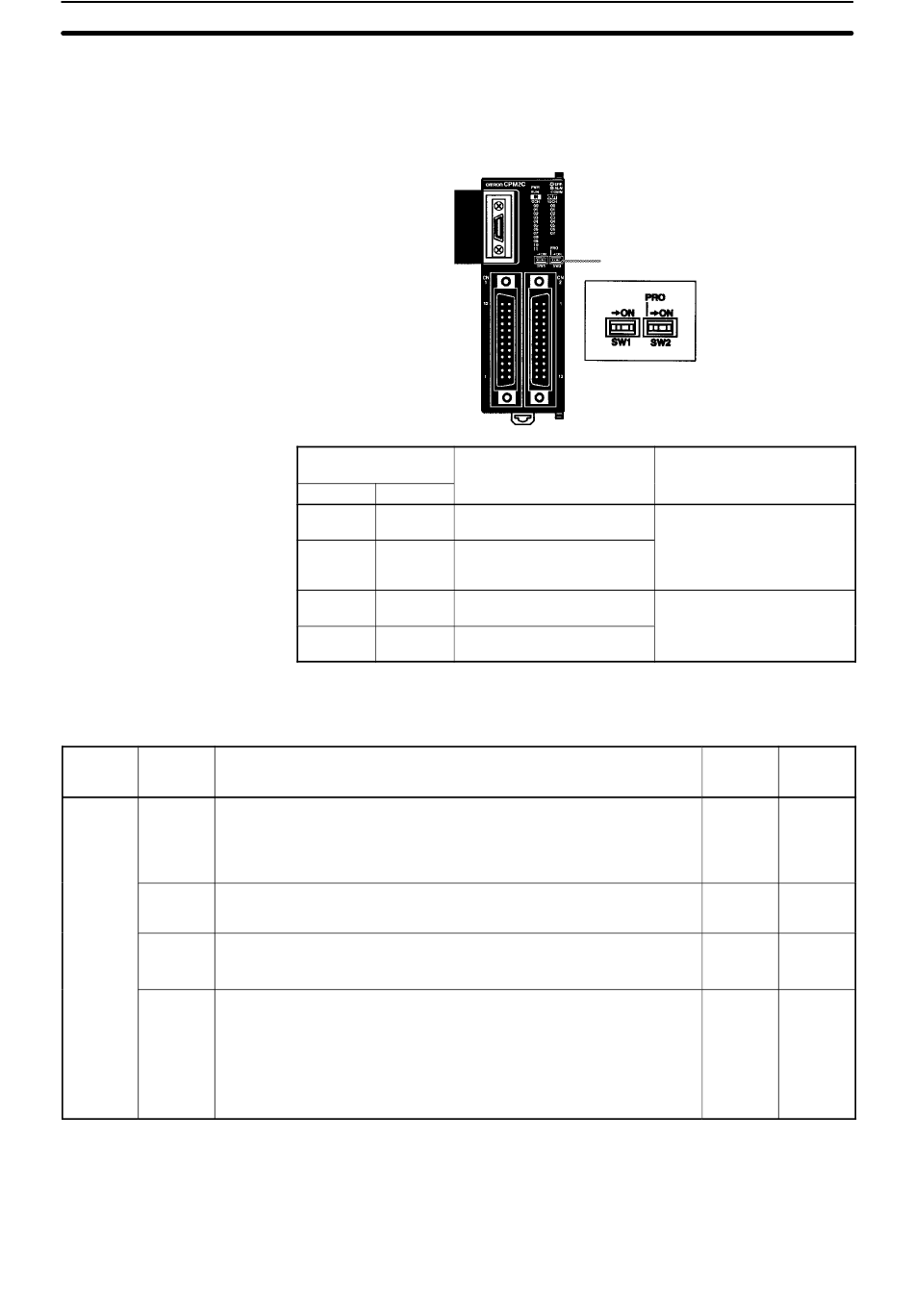

CPM2C–DIP–Schaltereinstellungen
Schalten Sie Schalter 1 des DIP–Schalters aus, wenn Sie die 1:1–PC–Link
Kommunikation verwenden, damit die Kommunikation über die RS–232C–
Schnittstelle durch die Einstellungen in der SPS–Konfiguration bestimmt wer-
den (DM 6645 bis DM 6649).
Schalter–
einstellungen
Schalter 1
Schalter 2
OFF
OFF
Programmierkonsolen–
Protokoll
OFF
ON
Von der SPS–Konfiguration be-
stimmt
(DM 6650 bis DM 6654)
ON
OFF
Programmierkonsolen–
Protokoll
ON
ON
Von Standard–Einstellungen be-
stimmt
Verwenden Sie bei der Erstellung eines 1:1–PC–Links mit einer CPM2A/
CPM2C–SPS ein Programmiergerät, um die folgende SPS–Einstellung (DM
6645) im Master und Slave vorzunehmen.
Funktion
Weitere Informationen über die 1:1–PC–Link–Kommunikation mit einer ande-
ren SPS finden Sie im jeweiligen Handbuch dieser SPS.
Dieser Abschnitt beschreibt den RS–232C–Anschluss.
Das für den 1:1–PC–Link verwendete RS–232C–Kabel ist ein Kreuzverbin-
dungskabel. Ohne CTS–Handshake–Steuerung der RS–232C–Schnittstelle
DIP–Schalter
Peripherieschnittstellen–
Kommunikation
Abschnitt
4-3
RS–232C–Schnittstellen–Kom
munikation
Von der SPS–Konfiguration be-
stimmt
(DM 6645 bis DM 6649)
(DM 6645 bi DM 6649)
Von Standard–Einstellungen be-
stimmt
Ein–
Ein–
stellung
stellung
(Master)
(Slave)
Beliebige
Beliebige
Einstel-
Einstel-
lung
lung
0
0
0
0
3
2
