Fehlerprotokoll
9-6
Fehlerprotokoll
CPM1/CPM1A
Fehlerprotokoll–Zeiger
DM 1000
DM 1001
Fehlerprotokoll–
Aufzeichnung 0
DM 1002
DM 1003
bis
DM 1019
Fehlerprotokoll–
Aufzeichnung 6
DM 1020
DM 1021
1, 2, 3...
Die Fehlerprotokoll–Funktion speichert den Code der im SPS–Betrieb auftre-
tenden geringfügigen/schwerwiegenden Fehler, zusammen mit dem Datum
und der Uhrzeit. Sehen Sie Seite 534 für weitere Informationen.

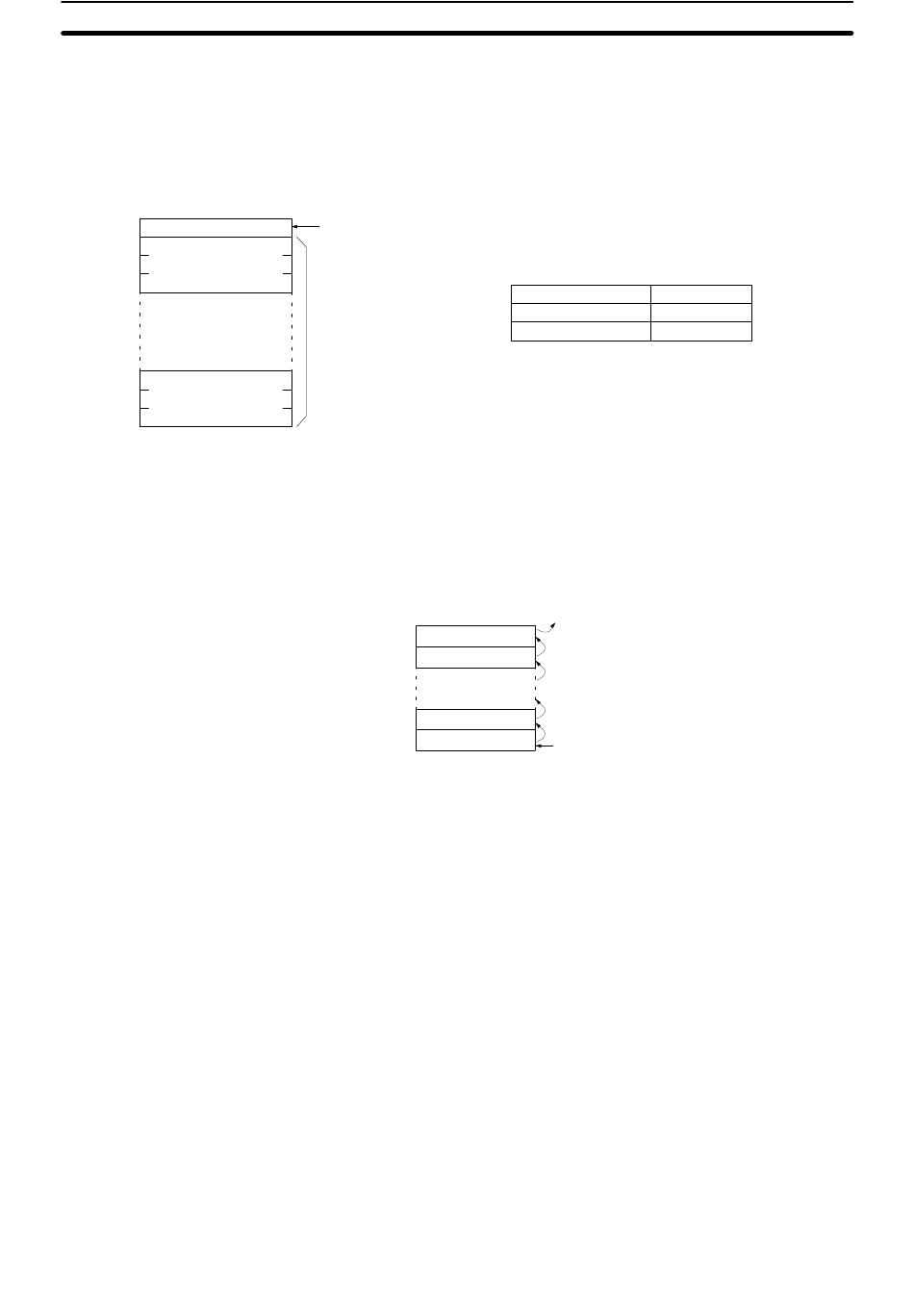

Bei der CPM1/CPM1A wird der Fehlerprotokollbereich in DM 1000...DM 1021
gespeichert.
Die Adresse zur Speicherung der nächsten Fehleraufzeichnung wird angezeigt. (0...6)
Ein einzelner Fehlereintrag ist wie folgt konfiguriert:
Führendes Wort
Führendes Wort + 1
Führendes Wort + 2
Fehlerklassifizierung:
Speicherverfahren
Die Fehlerprotokoll–Speichermethode wird über die Konfiguration spezifiziert
(DM 6655). Wählen Sie eine der nachfolgend beschriebenen Methoden aus:
1. Sie können die letzten 7 Fehlerprotokoll–Datensätze speichern und ältere
Datensätze löschen. Dies erfolgt durch Verschiebung der Datensätze, wie
nachfolgend dargestellt ist; somit wird der ältere Datensatz (Datensatz 0)
bei Generierung eines neuen Datensatzes gelöscht.
Fehl.protok.–Aufz. 1
Fehl.protok.–Aufz. 2
Fehl.protok.–Aufz. 6
Fehl.protok.–Aufz. 7
2. Sie können nur die ersten 7 Fehlerprotokoll–Datensätze speichern. Alle fol-
genden Fehler werden ignoriert.
3. Sie können das Protokoll deaktivieren, so dass keine Aufzeichnungen ge-
speichert werden.
Als Grundeinstellung ist die erste Methode eingestellt. Sehen Sie die Fehlerpro-
tokoll–Konfiguration auf Seite 24 für weitere Informationen.
Fehlerprotokoll löschen
Setzen Sie SR 25214 über ein Programmiergerät auf 1, um das gesamte Feh-
lerprotokoll zu löschen. Nachdem das Fehlerprotokoll gelöscht ist, wird SR
25214 automatisch zurückgesetzt.
Bit 15
8 7
Fehlerklassifizierung
Fehlercode
00
00
00
00
00: Geringfügig
80: Schwerwiegend
Wird gelöscht
Alle Datensätze verschoben
Neue Datensätze hinzugefügt
Abschnitt
9-6
0
537
