CPM2A–/CPM2C–Kommunikationsfunktionen
4-3-3 1:1–NT–Link–Kommunikation
Anschlusskabel
CBL–405C–2M (2 m)
CBL–405C–5M (5 m)
Programmierbares
NT–Terminal
RS–422–Anschluss
Hinweis Bei einer 1:1–NT–Link–Kommunikation kann das NT–Terminal nicht an einen
240

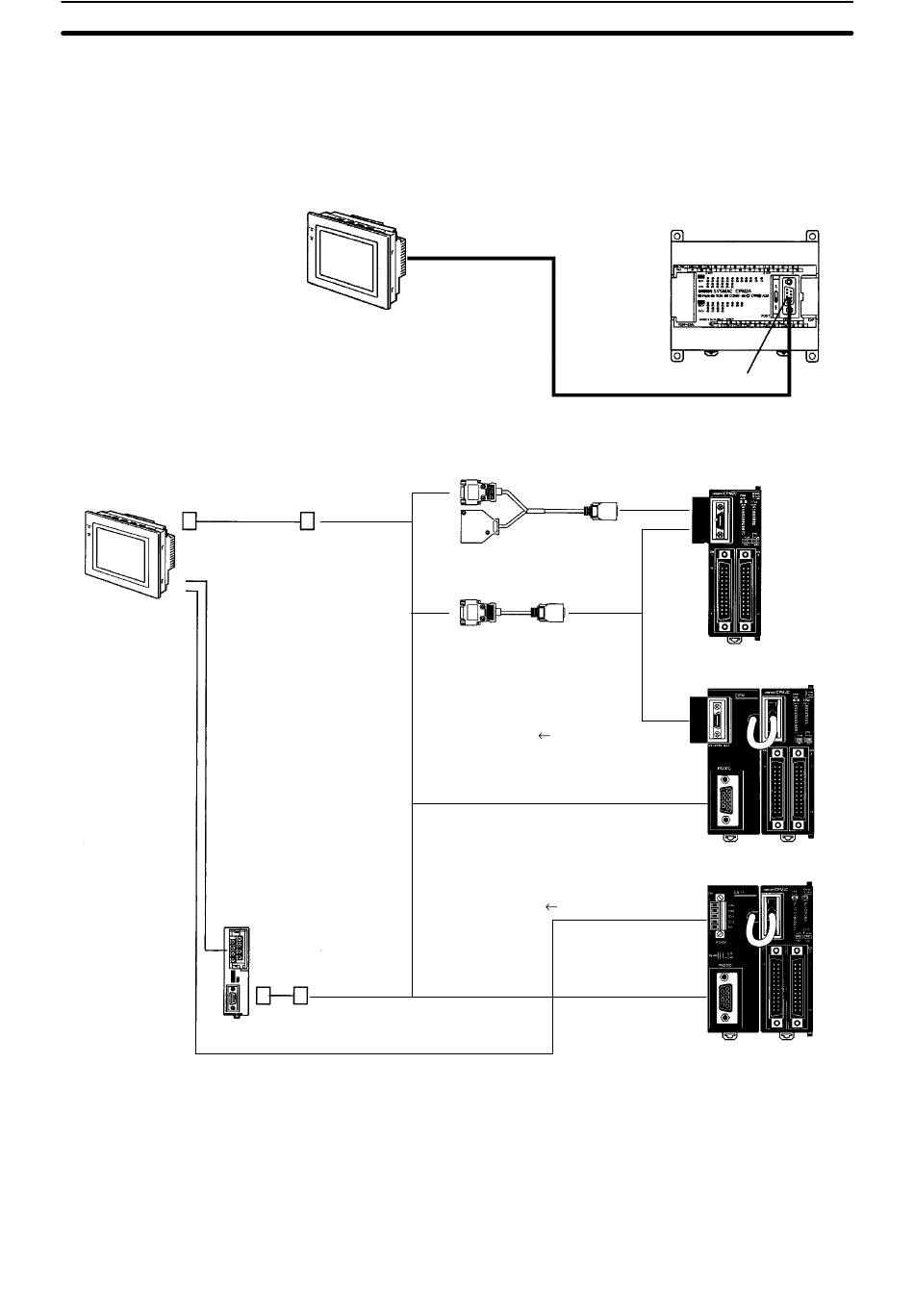

Der NT–Link ermöglicht die direkte Verbindung einer CPM2A/CPM2C–SPS mit
einem OMRON NT–Terminal. Ein Kommunikationsprogramm in der SPS ist
nicht erforderlich. Der RS–232C–Anschluss kann für NT–Link verwendet wer-
den.
CPM2A–Anschluss
Programmierbares NT–Terminal
CPM2C–1:1–NT–Link–Anschluss
RS–232C–Anschluss
NT-AL001
RS-232C–Adapter
XW2Z-070T-1 (0,7 m)
CBL–405C–2M (2 m)
Peripherieschnittstellen–Anschluss angeschlossen werden.
RS–232C–Kabel
RS–232C–Schnittstelle
(Sub–D, 9–polig)
RS–232C–
Schnittstelle
CPM2C–CN111 (0,15 m)
CS1W–CN118 (0,1 m)
RS–232C
Peripherieschnittstelle
RS–232C–Schnittstelle
RS-422
Peripherieschnittstelle
RS–232C–Schnittstelle
Abschnitt
CPM2A–CPU–Baugruppe
RS–232C–Schnittstelle
CPM2C–CPU–
Baugruppe
CPM2C-CIF01
CPM2C-CIF11
4-3
