Temperaturfühler–Baugruppen

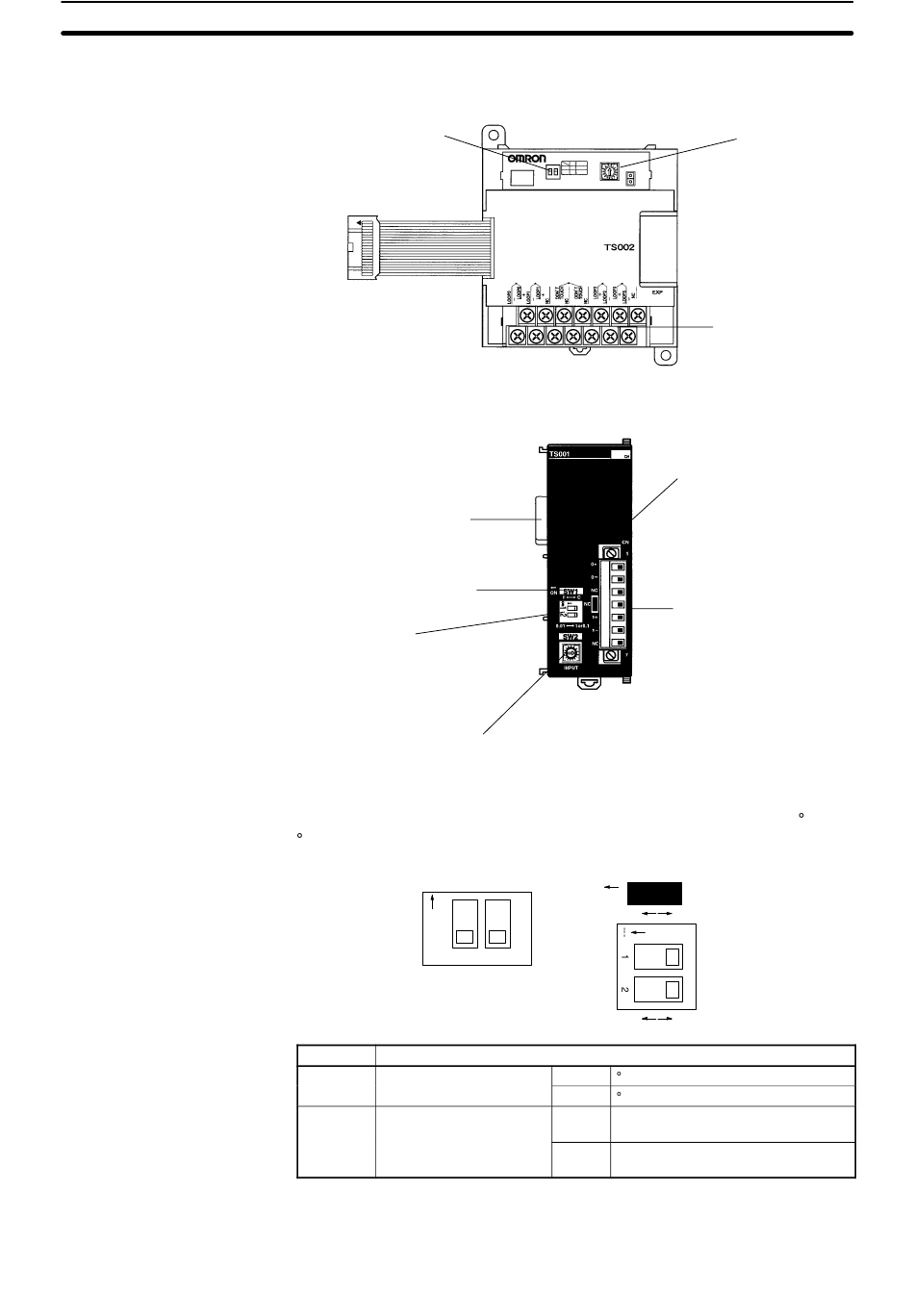

CPM1A/CPM2A–Temperaturfühler–Baugruppen
CPM1A–TS001/002/101/102
CPM2C–Temperaturfühler–Baugruppen
CPM2C–TS001/101
DIP–Schalter–
einstellungen
Hinweis Sehen Sie für Einzelheiten über die 2–Dezimalstellen–Betriebsart 3-2-8 Zwei–
DIP–Schalter
Wird verwendet, um die
Temperaturmasseinheit
und die Anzahl der ver-
wendeten Dezimalstel-
len einzustellen.
E/A–Erweiterungs–
steckverbinder (Eingang)
Cold–Junction–
Kompensation
(nur TS001)
DIP–Schalter
Wird verwendet, um die Tempe-
raturmasseinheit und die An-
zahl der verwendeten Dezimal-
stellen einzustellen.
Drehschalter
Wird verwendet, um den
Temperaturbebereich einzu-
stellen.
Der DIP–Schalter wird dazu verwendet, die Temperaturmasseinheit ( C oder
F) und die Anzahl der verwendeten Nachkommastellen einzustellen.
CPM1A-TSjjj
---
1
Schalter 1
1
Temperaturmasseinheit
e
e a u
asse
2
Anzahl verwendeter
Nachkommastellen
Dezimalstellen–Betriebsart .
CPM2C-TSjjj
SW 1
---
F
2
0.01
Einstellung
e
AUS
C
EIN
F
AUS
Normal (0 oder 1 Ziffer nach dem
Komma, je nach Eingabebereich)
EIN
2–Dezimalstellen–Betriebsart
(z.B., 0.01)
Abschnitt
3-2
Drehschalter
Wird verwendet,
um den Tempera-
turbereich einzu-
stellen.
Temperatureingänge
E/A–Erweiterungssteck–
verbinder (Ausgang)
Temperatureingänge
C
1 oder 0,1
