SRM1(–V2)–Zyklus– und E/A–Ansprechzeit
8-3-3 E/A–Reaktionszeit

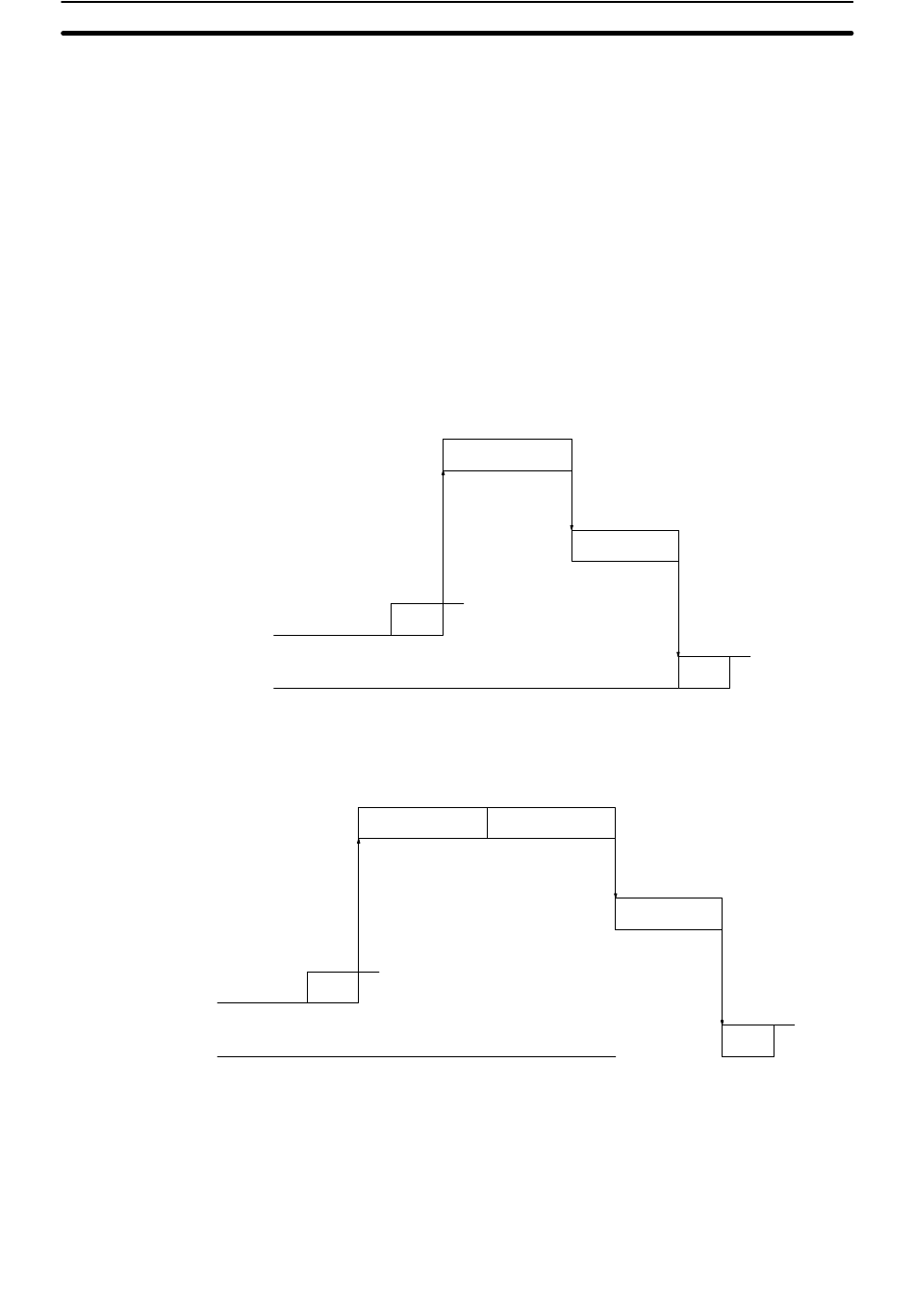

Minimale E/A–Ansprechzeit
SRM1(–V2)–Zyklus
Kommunikations-
reaktionzeit
Eingang auf dem Slave
Ausgang auf dem Slave
Maximale E/A–Ansprechzeit
SRM1(–V2)–Zyklus
Kommunikations-
reaktionzeit
Eingang auf dem Slave
Ausgang auf dem Slave
522
Die E/A–Ansprechzeit ist die Zeit, die die SPS nach dem Empfang eines Ein-
gangssignals (d.h. nach dem Setzen eines Eingangsbits) zur Überprüfung und
Verarbeitung der Daten sowie zur Ausgabe eines Steuersignals (zur Ausgabe
des Verarbeitungsergebnisses an ein Ausgangsbit) benötigt.
Die CompoBus/S–Kommunikation wird gestartet, wenn die SRM1(–V2) Auffri-
schungsausführung beendet ist. Der Ein–/Aus–Zustand wird von den Ein-
gangsmodulen während der Eingangsauffrischung gelesen und der Ein–/Aus–
Zustand wird während der Ausgangsauffrischung an die Ausgangsmodule aus-
gegeben. Hierdurch ändert sich die SRM1(–V2)–E/A–Ansprechzeit entspre-
chend der Zykluszeit und dem CompoBus/S–Kommunikations–Zykluszustand
oder dem E/A–Zeitverhalten.
Beispielsberechnungen der E/A–Ansprechzeit sind im Folgenden aufgeführt.
Minimale E/A–Ansprechzeit =
Eingang–EIN–Verzögerung + Ausgang–EIN–Verzögerung + CompoBus/S–
Kommunikations–Zykluszeit + SRM1(–V2)–Zykluszeit
Eingang–EIN–
Verzögerung
Maximale E/A–Ansprechzeit =
Eingang–EIN–Verzögerung + Ausgang–EIN–Verzögerung + CompoBus/S–
Kommunikations–Zykluszeit + SRM1(–V2)–Zykluszeit x 2
Zykluszeit
Eingang–EIN–
Verzögerung
Zykluszeit
CompoBus/S–
Zykluszeit
CompoBus/S–
Zykluszeit
Abschnitt
8-3
Ausgangs–
verzögerung
Ausgangs–
verzögerung
