Konvertierungsbefehle
Stellenkennzeichner
424
Jede oder alle der in S vorhandenen Stellen werden, ausgehend von der zuge-
wiesenen ersten Stelle, konvertiert. Die Zuweisung der ersten Stelle, die Anzahl
der zu konvertierenden Stellen und die Hälfte von D, in der der erste 7–Seg-
ment–Displaycode (die äußerst rechten oder linken 8 Bits) gespeichert wird, er-
folgt in Di. Werden mehrere Stellen zugewiesen, erfolgt die Reihenfolge ausge-
hend von der zugewiesenen Hälfte von D, wobei jede zwei Stellen benötigt.
Werden mehr Stellen zugewiesen als in S (Zählfolge von der zugewiesenen er-
sten Stellen) verbleiben, werden weitere Stellen, beginnend bei S, verwendet.

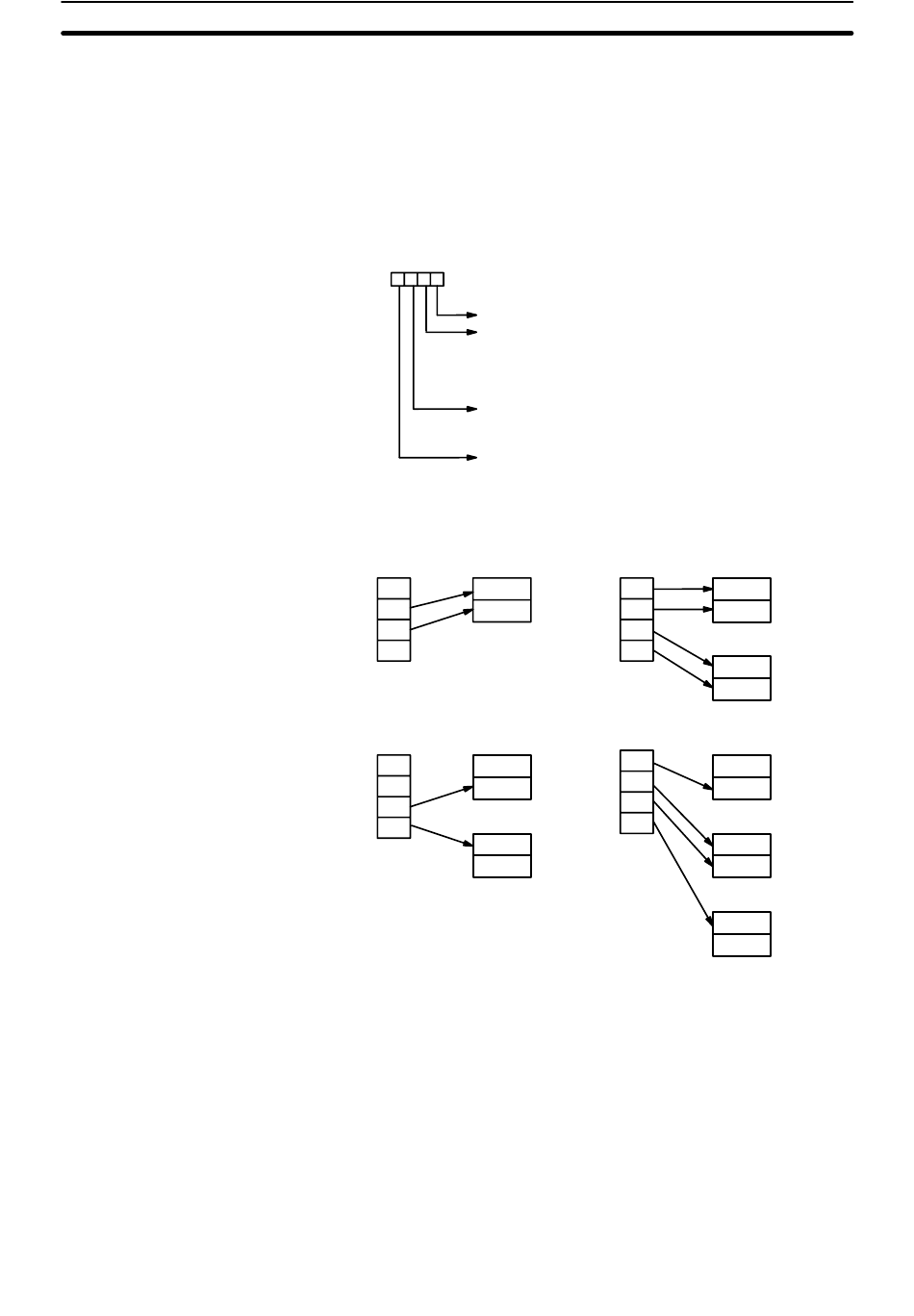

Die Stellen von Di werden wie folgt gesetzt.
Stellen:
3 2 1 0
Einige Beispiele der Di–Werte und die daraus resultierende Umwandlung von
4 Bit–Binärwerten in eine 7–Segment–Anzeige sind nachstehend dargestellt.
Di: 0011
S–Stellen
0
1
2
3
Di: 0112
S–Stellen
0
1
2
3
Spezifiziert die erste zu konvertierende Stelle von S (0 bis 3).
Anzahl der zu konvertierenden Stellen(0 bis 3)
0: 1 Stelle
1: 2 Stellen
2: 3 Stellen
3: 4 Stellen
Erste zu verwendende Hälfte von D
0: Äußerst rechte 8 Bits (1. Hälfte)
1: Äußerst linke 8 Bits (2. Hälfte)
Nicht verwendet; auf 0 gesetzt.
D
S–Stellen
0
1. Hälfte
1
2. Hälfte
2
3
S–Stellen
D
0
1. Hälfte
1
2. Hälfte
2
3
D+1
1. Hälfte
2. Hälfte
Abschnitt
7-20
Di: 0030
D
1. Hälfte
2. Hälfte
D+1
1. Hälfte
2. Hälfte
Di: 0130
D
1. Hälfte
2. Hälfte
D+1
1. Hälfte
2. Hälfte
D+2
1. Hälfte
2. Hälfte
