CPM2A–/CPM2C–Kommunikationsfunktionen
PC–Link mit anderen
SPS–Systemen
Applikationsverfahren
Kommunikations–DIP–
Schaltereinstellungen
Der Link–Merkerbereich der CPM2A/CPM2C–SPS–Systeme umfasst 16
Worte, LR00 bis LR15. Verwenden Sie bei einem 1:1–PC–Link mit einer
CPM2A/CPM2C und einer CQM1, C200HS oder C200HX/HE/HG die entspre-
chenden 16 Worte, LR00 bis LR15 dieser CQM1, C200HS oder C200HX/
HE/HG. Ein 1:1–PC–Link mit einer CPM2A/CPM2C SPS kann nicht die Merker
LR16 bis LR 63 verwenden.
Kommunikationseinstellungen
Anschliessen der Kabel
Die Kommunikation der CPM2A wird über den Kommunikationsschalter auf der
Vorderseite der CPU–Baugruppe und die der CPM2C ebenfalls über den auf
der Vorderseite der CPU–Baugruppe befindlichen DIP–Schalter gesteuert.

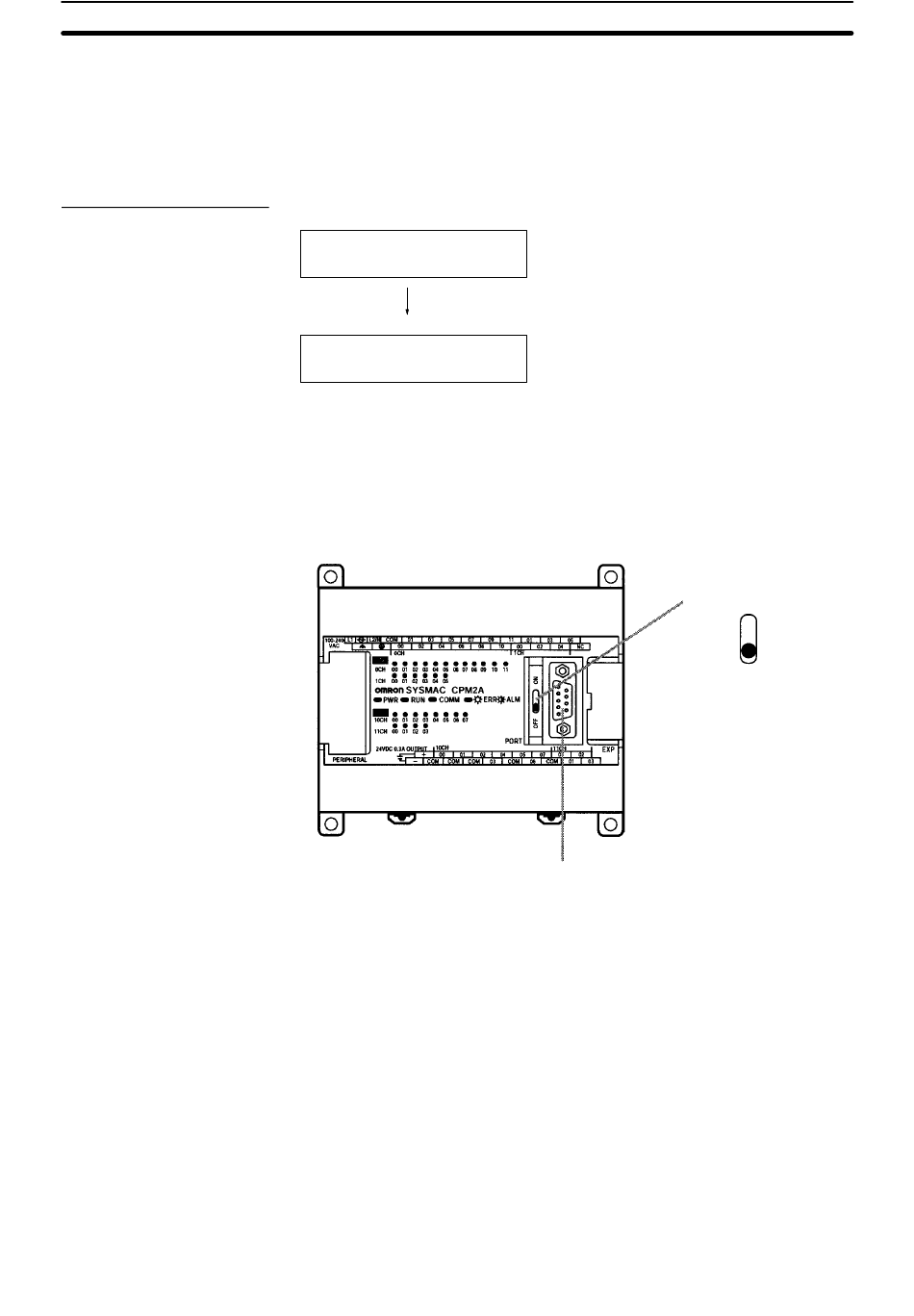

CPM2A–Kommunikationsschalter–Einstellung
Schalten Sie den Kommunikationsschalter aus, wenn Sie die 1:1–PC–Link
Kommunikation verwenden. Eine 1:1–PC–Link–Kommunikation ist nicht mög-
lich, wenn der Kommunikationsschalter eingeschaltet ist.
Verwenden Sie die Einstellungen in der SPS–
Konfiguration (DM6645 bis DM 6649) für die
RS–232C–Kommunikation.
(Schalten Sie den Kommunikationsschalter auf
der CPU–Baugruppe der CPM2A oder Schalter 1
des DIP–Schalters auf der CPU–Baugruppe der
CPM2C aus.)
Schließen Sie eine SPS über den 1:1–PC–Link an
eine andere an.
Kommunikationsschalter
ON
OFF
RS–232C–Schnittstelle
Abschnitt
4-3
245
