CPM1–/CPM1A–Kommunikationsfunktionen
CPM1A–SPS

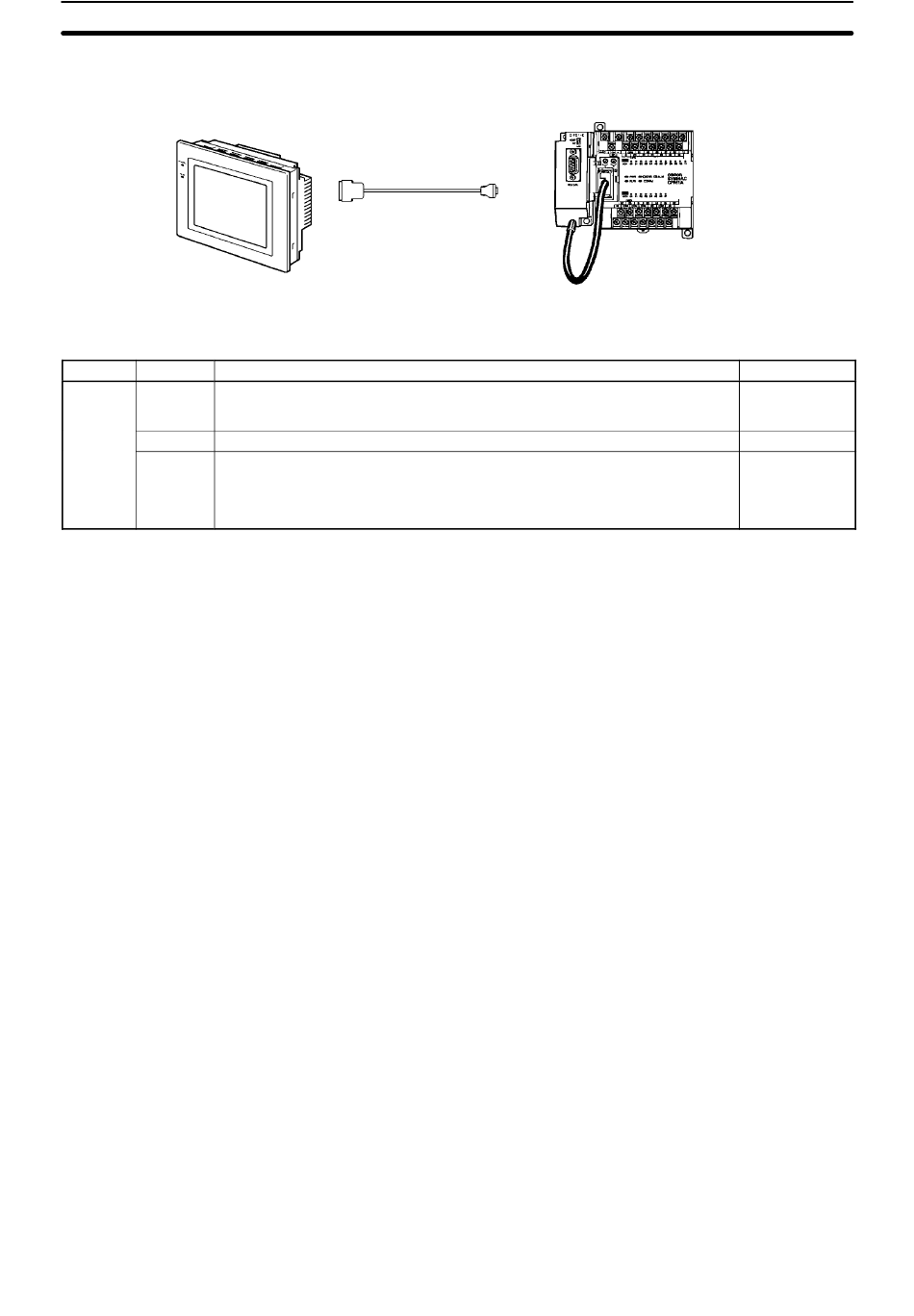

Programmierbares NT–Terminal
SPS–Konfigurations–
einstellung
Wort
Bit
DM 6650
00 bis 07
Kommunikationsformat
00: Standard (1 Startbit, 7 Datenbits, gerade Parität, 2 Stopbits, 9.600 Baud)
01: Einstellungen im Datenwort DM 6651
08 bis 11
Einstellung für den 1:1–NT–Link–Kommunikationsmodus unerheblich
12 bis 15
Kommunikationsmodus
0: Host–Link;
2: 1:1–PC–Link (Slave)
3: 1:1–PC–Link (Master)
4: 1:1–NT–Link
4-2-3 1:1–PC–Link–Kommunikationsmodus
212
RS–232C–Kabel
In der folgenden Tabelle sind die auf die 1:1–NT–Link–Kommunikation bezoge-
nen Einstellungen aufgeführt.
1
1
Hinweis 1. Wird eine falsche Einstellung verwendet, tritt ein geringfügiger Fehler auf.
AR 1302 wird auf EIN gesetzt und die Grundeinstellung (0 oder 00) verwen-
det.
2. Sehen Sie für weitere Informationen über die NT–Link–Einstellungen ande-
rer OMRON–SPS–Systeme das entsprechende Programmierhandbuch
der jeweiligen SPS.
3. Wird ein außerhalb des Bereichs liegender Wert eingestellt, so ergeben
sich die folgenden Kommunikationsparameter. Setzen Sie in diesem Fall
den Wert zurück, damit er innerhalb des zulässigen Bereichs liegt.
Kommunikationsmodus:
Kommunikationsformat:
Übertrag.verzöger.–zeit
Teilnehmernummer:
Bei einer 1:1–PC–Link–Kommunikation wird eine SPS der Serie CPM1/CPM1A
über einen RS–232C–Adapter und ein Standard–RS–232C–Kabel mit einer an-
deren CPM1/CPM1A, CPM2A/CPM2C, CQM1, C200HX/HG/HE oder C200HS
verbunden. Ein SPS–System dient als Master und das andere als Slave. Über
den 1:1–PC–Link können bis zu 256 Bits (LR 0000 bis LR 1515) in zwei SPS–
Systemen miteinander ausgetauscht werden.
RS–232C–
Adapter
CPM1A CPU–Baugruppe
Funktion
Host-Link
Standardeinstellungen
(1 Start–, 7 Daten–, 2 Stopbits, gerade Parität
9,600 Baud)
Keine
00
Abschnitt
4-2
Einstellung
00 oder 01
0
4
