CPM2A/CPM2C–Impulsausgabefunktionen
Motortreiber
Hinweis Sehen Sie das technische Handbuch für Einzelheiten zur Verkabelung.
110

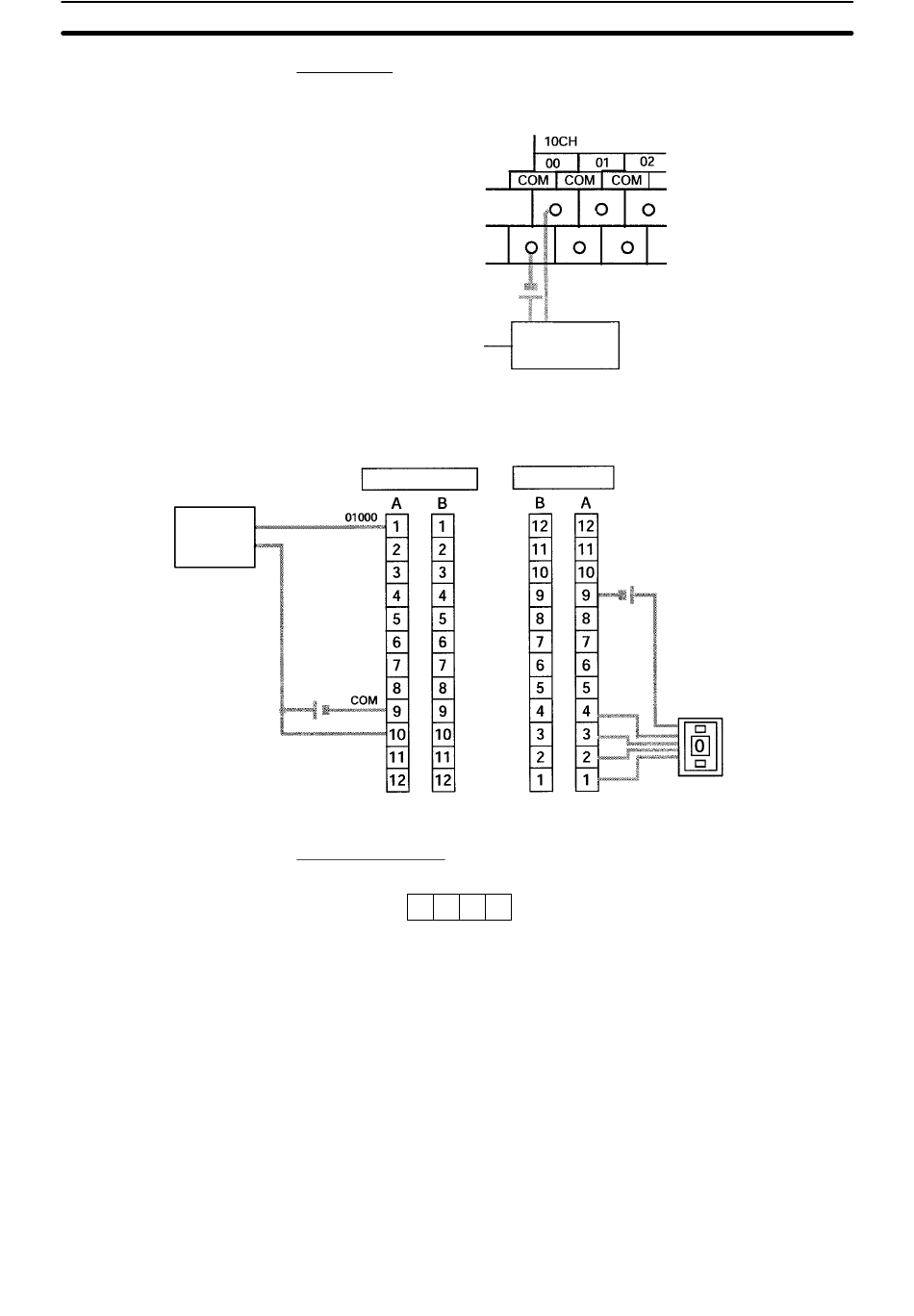

Verdrahtung
Verdrahten Sie die CPM2A mit Motortreiber und Daumenradschalter, wie es in
der folgenden Abbildung gezeigt wird.
Verdrahten Sie die CPM2C mit Motortreiber und Daumenradschalter, wie es in
der folgenden Abbildung gezeigt wird. In diesem Fall wird eine CPU–Baugruppe
mit NPN–Transistorausgängen verwendet.
A.–steckverbinder
24 VDC
SPS–Konfiguration
15
DM 6642
0
0
Motortreiber
E.–steckverbind.
Daumenrad-
schalter
0
Ein Schneller Zähler wird nicht verwendet.
(Auf eine andere außer einer synchronisierten
Impulssteuerung einstellen.)
Abschnitt
2-5
