Erweiterte Befehle (nur CPM2A/CPM2C/SRM1(–V2) )
Hinweis 1. Stellen Sie das SPS–Modell auf "CPM2" oder "SRM1" ein, wenn Sie die Er-
Jedem Befehl, dem in der Befehlstabelle kein Funktionscode zugewiesen
wurde, muss vor der Programmierung ein Funktionscode zugewiesen werden,
der von dem Programmiergerät und der CPM2A/CPM2C or SRM1(-V2) ver-
wendet wird. Durch die Zuweisung der Erweiterten Befehle zu der Befehlsta-
belle ändert sich die Bedeutung der Befehle und Operanden. Stellen Sie des-
halb vor der Programmierung und der Übertragung der Befehlstabelle in die
CPM2A/CPM2C oder SRM1(-V2) zur Programmausführung sicher, dass die
Einstellung der Befehlstabelle richtig ist.

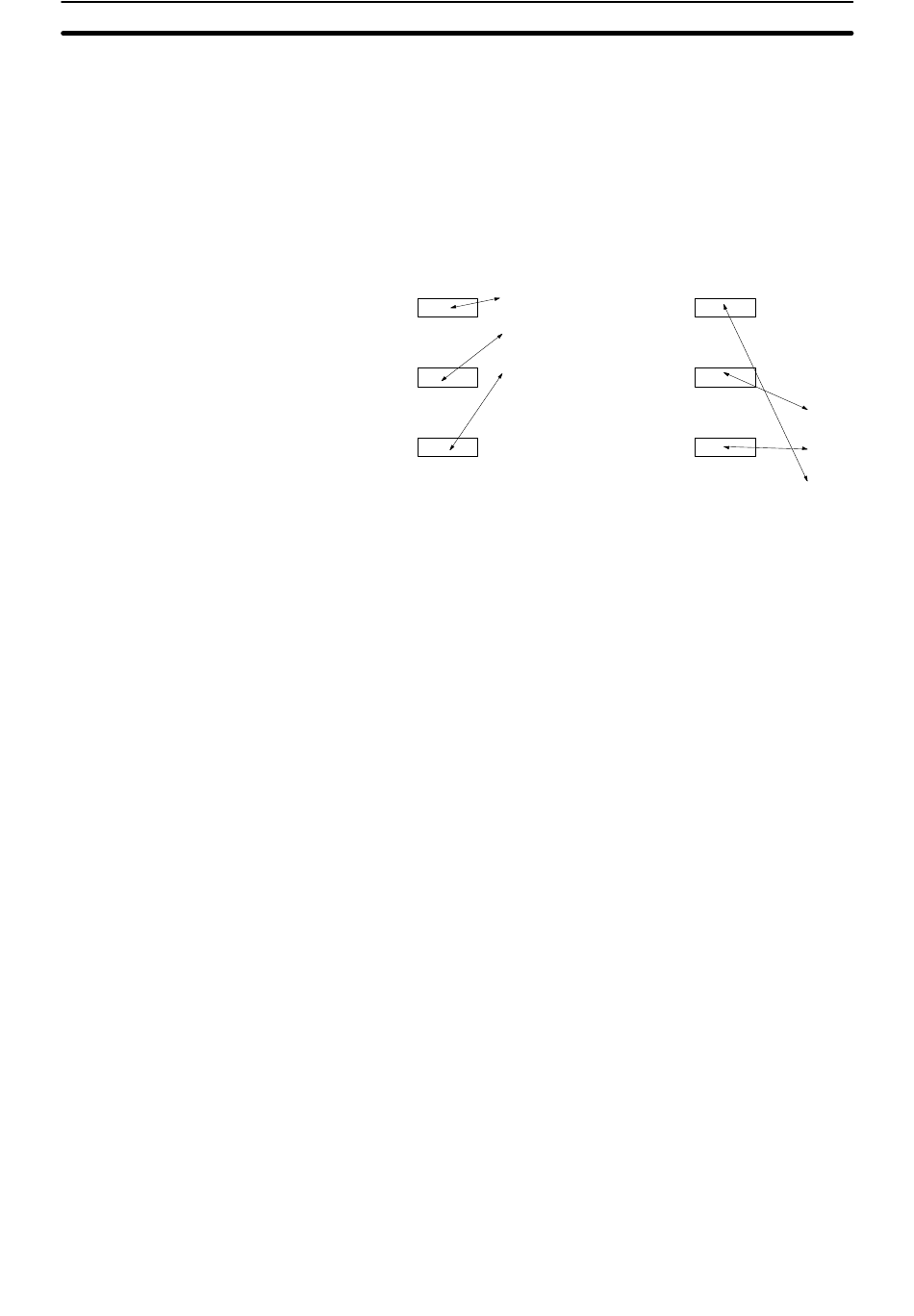

Beispiel: CPM2A/CPM2C–SPS
Die speziellen Befehle, die im folgenden Beispiel verwendet werden, gelten für
die CPM2A/CPM2C. Diese Begriffe gelten auch für die SRM1(-V2).
Funktionscode 61
Funktionscode 64
Funktionscode 65
Zum Zeitpunktes der Auslieferung werden
die Funktions-Codes, wie vorstehend darge-
stellt, zugewiesen. (In diesem Beispiel bezie-
hen sich alle Befehle auf Impulsausgaben.)
weiterte Befehle für die SRM1(–V2) oder CPM2A/CPM2C über CX–Pro-
grammer/SYSWIN spezifizieren.
2. Die SPS–Konfiguration muss auf benutzerdefinierte Erweiterte Befehls–
Funktionscodes eingestellt werden, damit Funktionscodes zugewiesen
werden können. Setzen Sie die Bits 08 bis 11 von DM 6602 auf 1.
INI
Funktionscode 61
SPED
PULS
Funktionscode 64
MAX
Funktionscode 65
MIN.
SUM
Werden keine Impulsausgaben verwendet,
aber Maximal-, Minimal- und Summenwerte
benötigt, kann der SET-Befehl dazu verwen-
det werden, Befehle in der Befehlstabelle neu
zuzuweisen (wie vorstehend dargestellt).
Abschnitt
2-18
INI
SPED
PULS
MAX
MIN.
SUM
155
