Synchronisierte Impulssteuerung (nur CPM2A/CPM2C)
SPS–Konfiguration

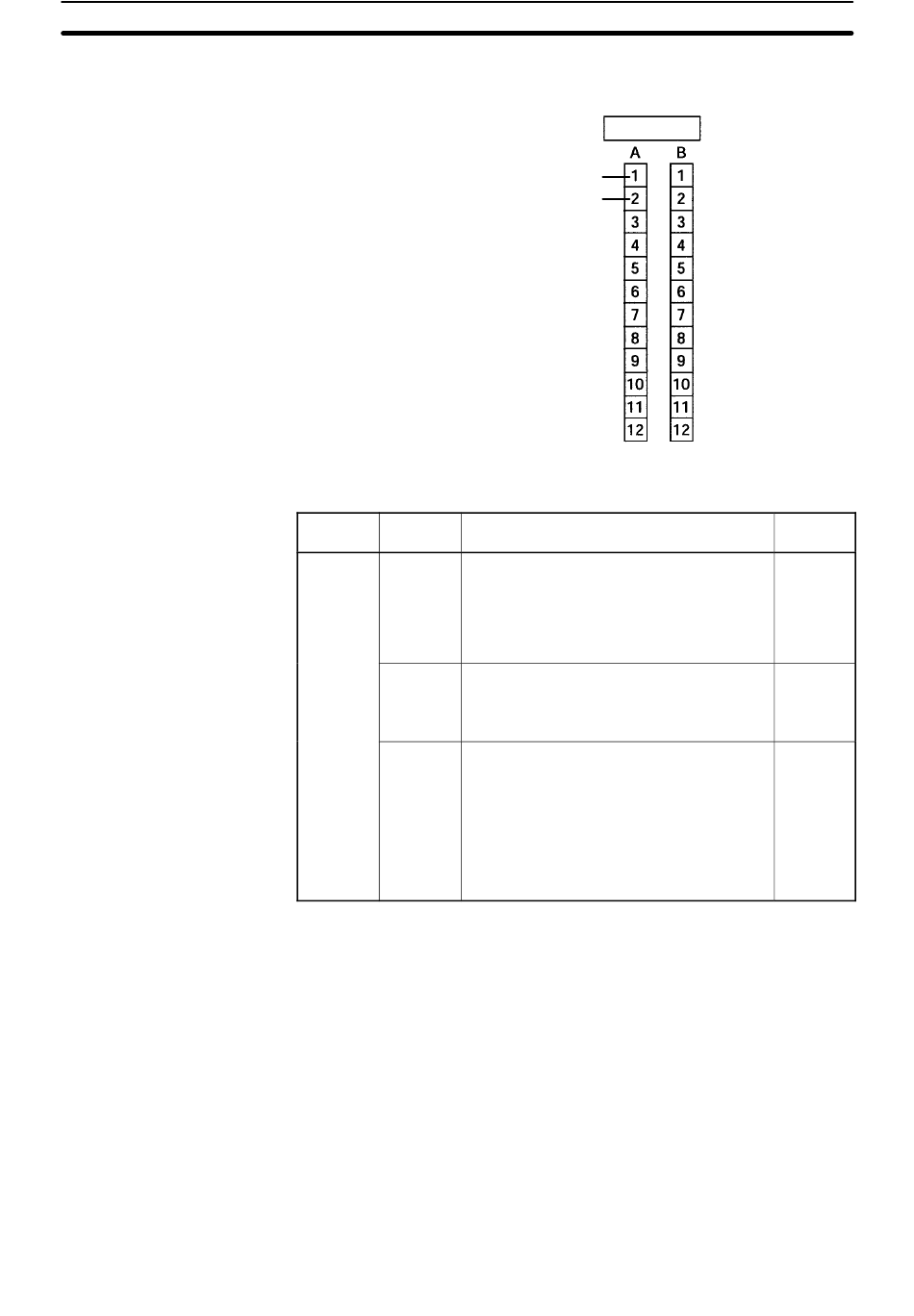

Verdrahten Sie die CPM2C–Ausgänge, wie es in der folgenden Abbildung dar-
gestellt ist.
01000: Impulsausgang 0
01001: Impulsausgang 1
Die Einstellungen in der SPS–Konfiguration, die mit synchronisierter Impuls-
steuerung zusammenhängen, sind in der folgenden Tabelle aufgeführt.
Wort
Bits
DM 6642
00 bis 03
Schneller Zähler–Eingangsmodus–
Einstellung
0: Differential–Phaseneingang
1: Impuls– u. Richtungseingang
2: Auf–/Abwärtseingang
4: Inkrement
04 bis 07
Schneller Zähler–Rücksetzverfahrens–
Einstellung
0: Z–Phase und Software–Rücksetzung
1: Software–Rücksetzung
08 bis 15
Schneller Zähler–Einstellung
00: Wird nicht verwendet
01: Als Schneller Zähler
02: Verwendung als Impulssynchr.–Steuerung
03: Verwendung als Impulssynchr.–Steuerung
04: Verwendung als Impulssynchr.–Steuerung
Die Einstellungen werden wirksam, wenn die Betriebsart geändert wird (von
PROGRAM auf MONITOR/RUN) oder wenn die Spannungsversorgung der
CPM_A/CPM_C eingeschaltet wird.
A.–steckverbinder
Funktion
(10 Hz bis 500 Hz)
(20 Hz bis 1 kHz)
300 Hz bis 20 kHz).
Abschnitt
2-7
Ein–
stellung
0, 1, 2
oder 4
5 kHz
20 kHz
20 kHz
20 kHz
0 oder 1
02, 03, 04
135
