CPM2A/CPM2C–Impulsausgabefunktionen
Anwendungsbeispiele
Positionierung
Beschreibung

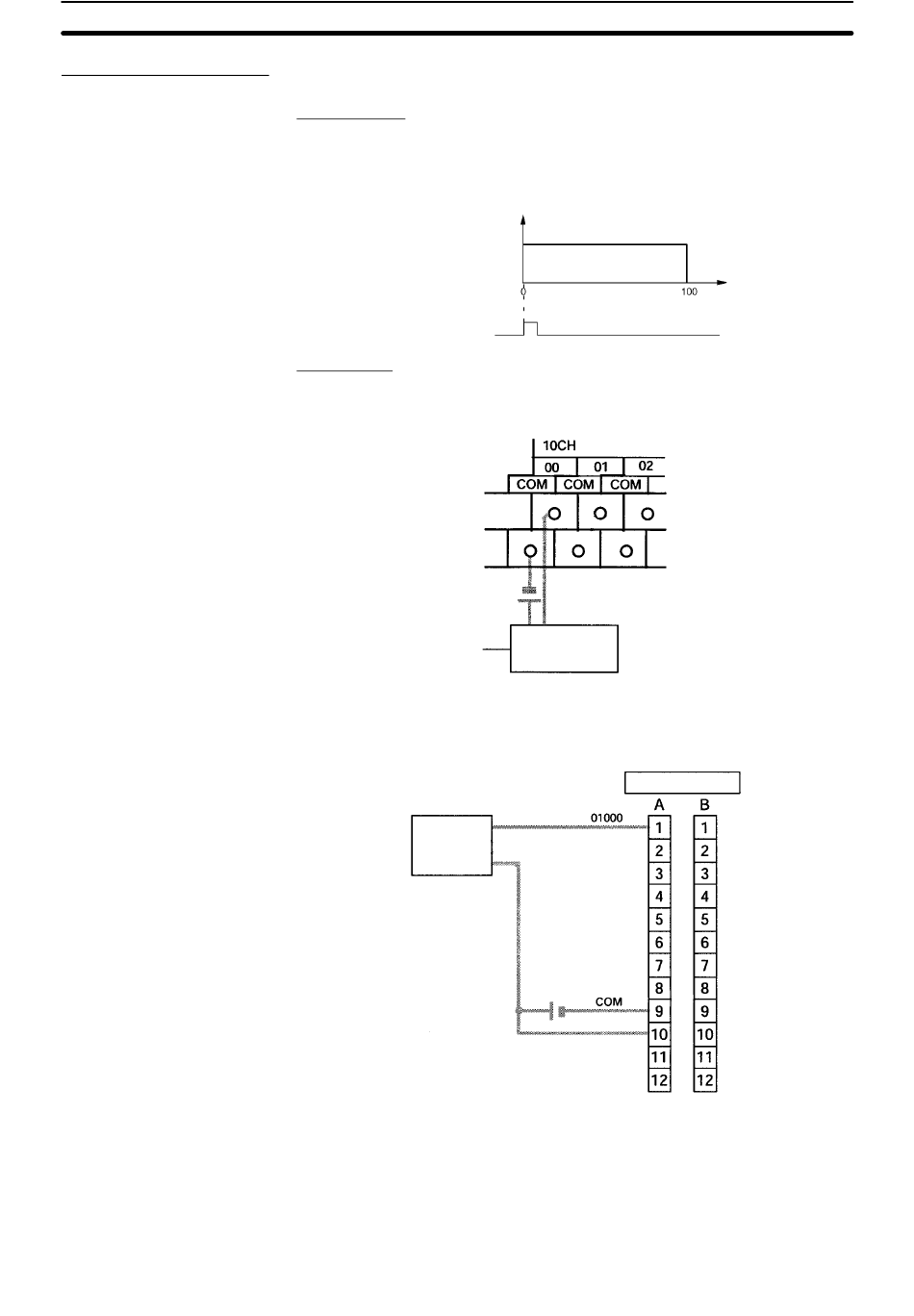

In diesem Beispiel werden, wenn die Ausführungsbedingung (00005) aktiviert
wird, 100 Impulse über Ausgang 01000 (Impulsausgang 0) mit einer Frequenz
von 60 Hz ausgegeben.
Frequenz
Ausführungsbedingung (00005)
Verdrahtung
Verbinden Sie die CPM2A mit dem Motortreiber, wie es in der folgenden Abbil-
dung gezeigt wird.
Verbinden Sie die CPM2C mit dem Motortreiber, wie es in der folgenden
Abbildung gezeigt wird. In diesem Fall wird eine CPU–Baugruppe mit
NPN–Transistorausgängen verwendet.
Motortreiber
60 Hz
Motortreiber
A.–steckverbinder
24 VDC
Abschnitt
2-5
Anzahl der Impulse
103
