Datensteuerungsbefehle
Merker
402

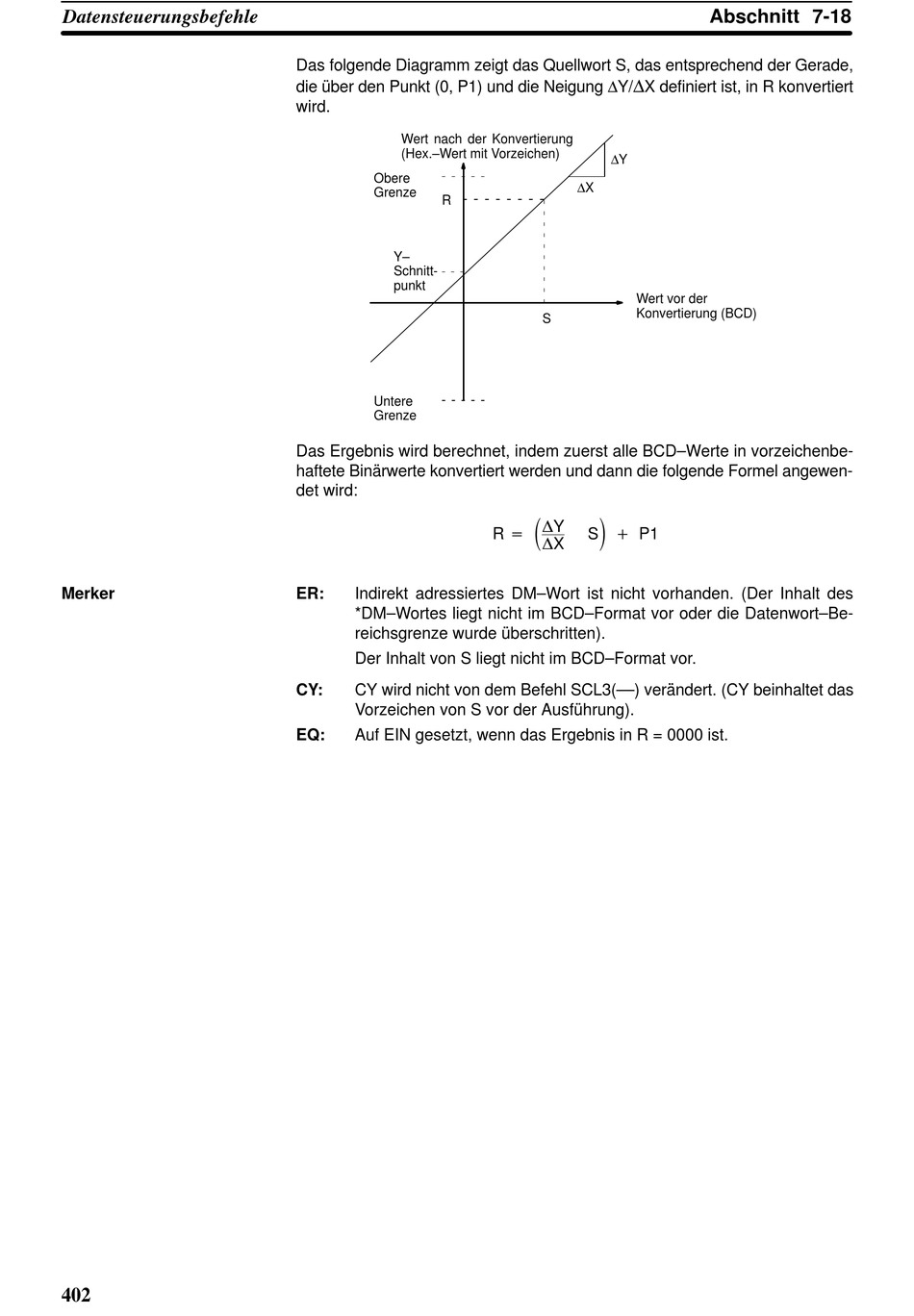

Das folgende Diagramm zeigt das Quellwort S, das entsprechend der Gerade,
die über den Punkt (0, P1) und die Neigung ∆Y/
wird.
Wert nach der Konvertierung
(Hex.–Wert mit Vorzeichen)
Obere
Grenze
R
Y–
Schnitt-
punkt
Untere
Grenze
Das Ergebnis wird berechnet, indem zuerst alle BCD–Werte in vorzeichenbe-
haftete Binärwerte konvertiert werden und dann die folgende Formel angewen-
det wird:
ER:
Indirekt adressiertes DM–Wort ist nicht vorhanden. (Der Inhalt des
*DM–Wortes liegt nicht im BCD–Format vor oder die Datenwort–Be-
reichsgrenze wurde überschritten).
Der Inhalt von S liegt nicht im BCD–Format vor.
CY:
CY wird nicht von dem Befehl SCL3(––) verändert. (CY beinhaltet das
Vorzeichen von S vor der Ausführung).
EQ:
Auf EIN gesetzt, wenn das Ergebnis in R = 0000 ist.
X definiert ist, in R konvertiert
∆Y
∆X
Wert vor der
Konvertierung (BCD)
S
R + DY
S ) P1
DX
Abschnitt
7-18
