CPM2A/CPM2C–Impulsausgabefunktionen
2-5-1 Einsatz von einphasigen Impulsausgaben ohne Beschleunigung
und Bremsung (festes Tastverhältnis)
Wählen Sie den Impulsausgang
Verdrahten Sie die Ausgänge
SPS–Konfiguration (DM 6629)
Erstellen Sie ein
Kontaktplan–Programm

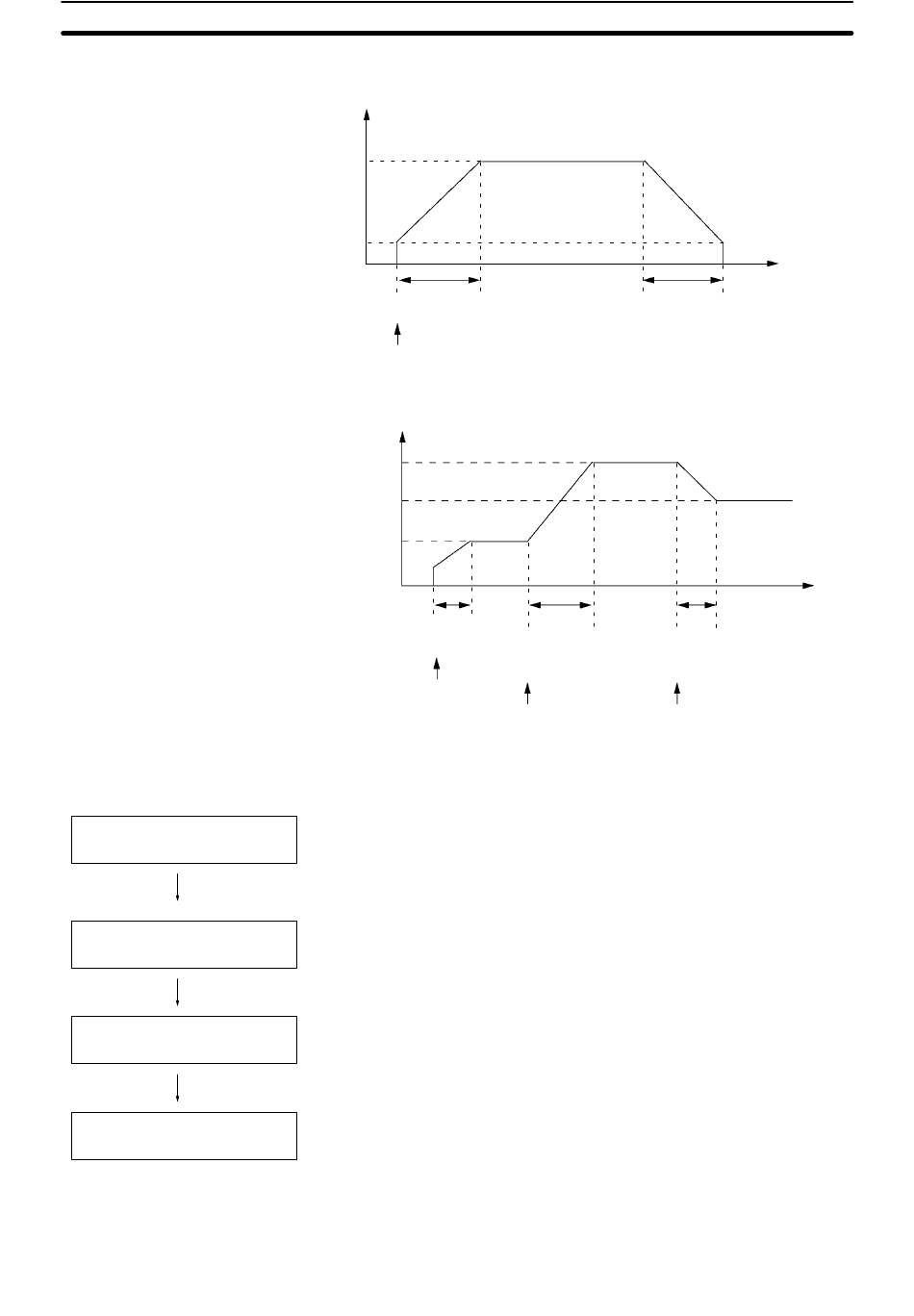

Unabhängige Betriebsart
Befehlsausführung: PULS(65) + ACC(––) (Inabhängig–Betriebsart)
Impuls–Ausgabefrequenz
Ziel–
frequenz
Anfangs–
frequenz
0 Hz
Beschleunigung
Start
ACC(––)
Ununterbrochen–Betriebsart
Impuls–Ausgabefrequenz
Zielfrequenz 2
Zielfrequenz 3
Zielfrequenz 1
0 Hz
Beschleun./Brems.
Start
ACC(––)
Impulsausgang 0 oder 1
Ausgangsadressen: 01000 und 01001
Istwert–Koordinatensystem für Impulsausgang 0 und 1
PULS(65) Einstellung der Anzahl von Ausgabeimpulsen.
SPED(64) Impulsausgabe ohne Beschleunigung und Abbremsung.
INI(61): Beenden der Impulsausgaben und Änderung des Impulsausgabe–Istwert.
PRV(62): Lesen des Impulsausgabe–Istwertes und des Status.
Abbremsung
Befehlsausführung: ACC(––) (Ununterbrochen–Betriebsart)
Beschleun./Brems.
Beschleun./Brems.
Beschleunigung
Beschleunigung
oder Bremsung
oder Bremsung
ACC(––)
ACC(––)
Abschnitt
2-5
In der Unabhängig–Betriebs–
art wird die Abbremsung mit
der beim Start gültigen Be-
schleunigungs–/Bremsge-
schwindigkeit durchgeführt.
Zeit
Zeit
