SRM1(–V2)–Kommunikationsfunktionen
Wort
Bit
DM 6645
00 bis 03
Kommunikationsformat 1
00: Standard (1 Startbit, 7 Datenbits, gerade Parität, 2 Stopbits, 9.600 Baud)
01: Einstellungen in DM 6646
04 bis 07
CTS–Handshake–Einstellungen
0: Deaktiviert
1: Einstellung aktiviert
08 bis 11
Für den 1:1–NT–Link–Kommunikationsmodus unbedeutend
12 bis 15
Kommunikationsmodus
0: Host–Link
1: Ohne Protokoll (RS–232C)
2: 1:1–PC–Link (Slave)
3: 1:1–PC–Link (Master)
4: 1:1–NT–Link
5: 1:n–NT–Link
4-4-4 1:n–NT–Link–Kommunikationsmodus
Kabelanschlüsse
SPS–Konfigurations–
einstellung
1
Hinweis 1. Wird eine falsche Einstellung verwendet, tritt ein geringfügiger Fehler auf.
AR 1302 wird auf EIN gesetzt und die Grundeinstellung (0 oder 00) wird ver-
wendet.
2. Sehen Sie für weitere Informationen über die 1:1–NT–Link–Einstellungen
einer anderen OMRON–SPS das entsprechende Programmierhandbuch
dieser jeweiligen SPS.
3. Wird ein außerhalb des Bereichs liegender Wert eingestellt, so ergeben
sich die folgenden Kommunikationsparameter. Setzen Sie in diesem Fall
den Wert zurück, damit er innerhalb des zulässigen Bereichs liegt.
Kommunikationsmodus:
Kommunikationsformat:
Übertrag.verzögerungszeit Keine
Teilnehmernummer:

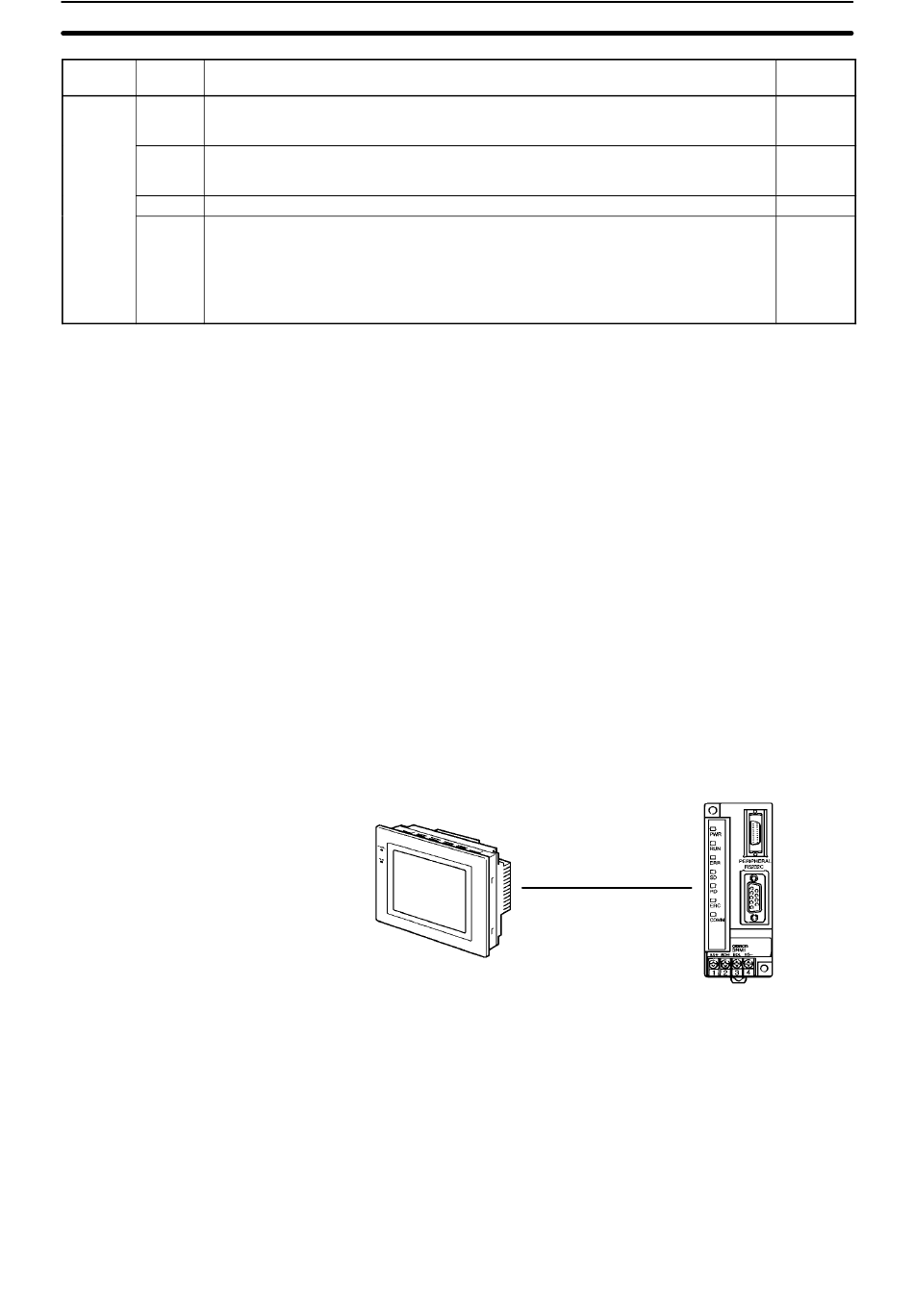

1:n–NT–Link ermöglicht die direkte, schnelle Kommunikation einer SRM1(–V2)
SPS mit bis zu 8 OMRON NT–Terminals. 1:n–NT–Link wird mit der RS–232C–
Schnittstelle verwendet.
Programmierbares NT–Terminal
1:n–NT–Link ist nur mit SPS–Systemen der Serie SRM1–C02–V2 möglich, die
über eine RS–232C–Schnittstelle verfügen.
Sehen Sie das SRM1 Master–Steuerungs–Bedienerhandbuch für Informatio-
nen über Kabelanschlüsse für eine 1:n–NT–Link–Kommunikation.
In der folgenden Tabelle sind die auf den 1:n–NT–Link–Kommunikationmodus
bezogenen Einstellungen aufgeführt.
Funktion
Host-Link
Standardeinstellungen
(1 Start–, 7 Daten–, 2 Stopbits, gerade Parität
9,600 Baud
00
Abschnitt
4-4
Ein–
stellung
00 oder 01
0 oder 1
0
4
SRM1
257
