Fadenanzugsfeder einstellen

14 Fadenanzugsfeder einstellen
Die Fadenanzugsfeder hält den Nadelfaden von der Hochstellung des
Fadenhebels bis zum Eintauchen des Nadelöhrs in das Nähgut unter
Spannung.
Richtige Einstellung
Grundeinstellung: Die Fadenanzugsfeder liegt erst dann am Anschlag
an, wenn das Nadelöhr in das Nähgut eingetaucht ist.
Wichtig
Die Einstellung der Fadenanzugsfeder muss je nach Nähgut und ge-
wünschtem Nähergebnis variiert werden.

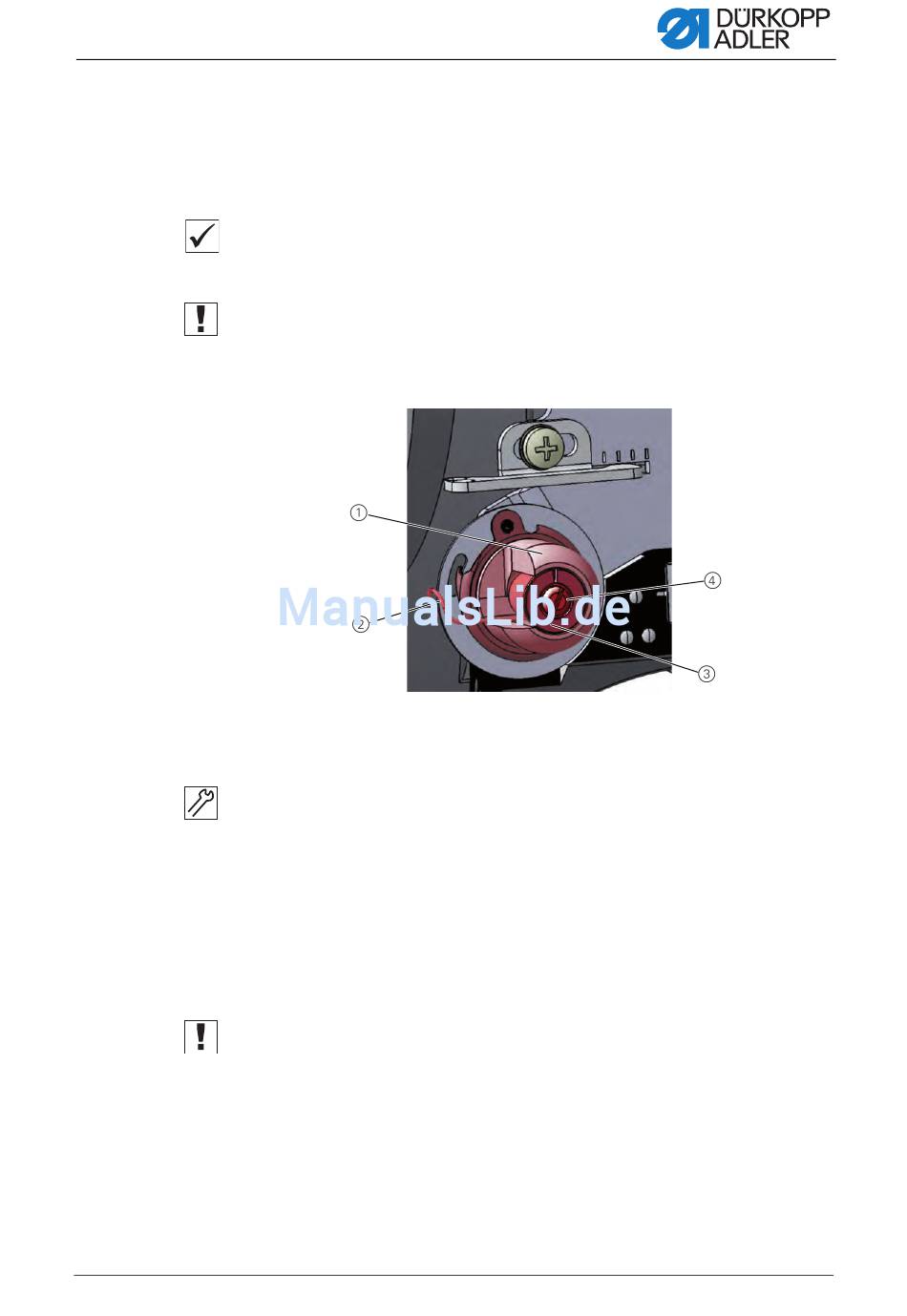

Abb. 53: Fadenanzugsfeder einstellen
(1) - Anschlaghülse
(2) - Feder
So stellen Sie die Fadenanzugsfeder ein:
1. Schraube (4) lösen.
2. Federweg einstellen: Anschlaghülse (1) drehen:
3. Federspannung einstellen: Spannscheibe (3) drehen:
Wichtig
Darauf achten, die Anschlaghülse (1) nicht zu verdrehen.
4. Schraube (4) festschrauben.
Serviceanleitung 1767 - 01.0 - 04/2017
• Längerer Federweg: Nach links drehen
• Kürzerer Federweg: Nach rechts drehen
• Größere Federspannung: Nach links drehen
• Geringere Federspannung: Nach rechts drehen
(3) - Spannscheibe
(4) - Schraube
