Fadensystem einstellen

13 Fadensystem einstellen

13.1 Fadenanzugsfeder einstellen

Mit der Fadenanzugsfeder (2) wird das Spannen des Nadelfadens vor
dem Einstich der Nadel ins Material bewirkt, damit der Faden nicht unter
die Nadel gelangen kann und von ihr durchstochen wird.
Wenn die Gesamtdicke des Materials sehr niedrig oder sehr hoch ist,
muss die Einstellung des Federwegs angepasst werden.
Dünnes Material: normaler Federweg (Grundposition: Waagerecht)
Dickes Material: langer Federweg (Grundpostion: senkrecht nach Unten)
Standardeinstellung
• Die Fadenanzugsfeder (2) befindet sich in der Ausgangsposition in
• Die Feder ist in der Ausgangsposition um 90° verdreht.

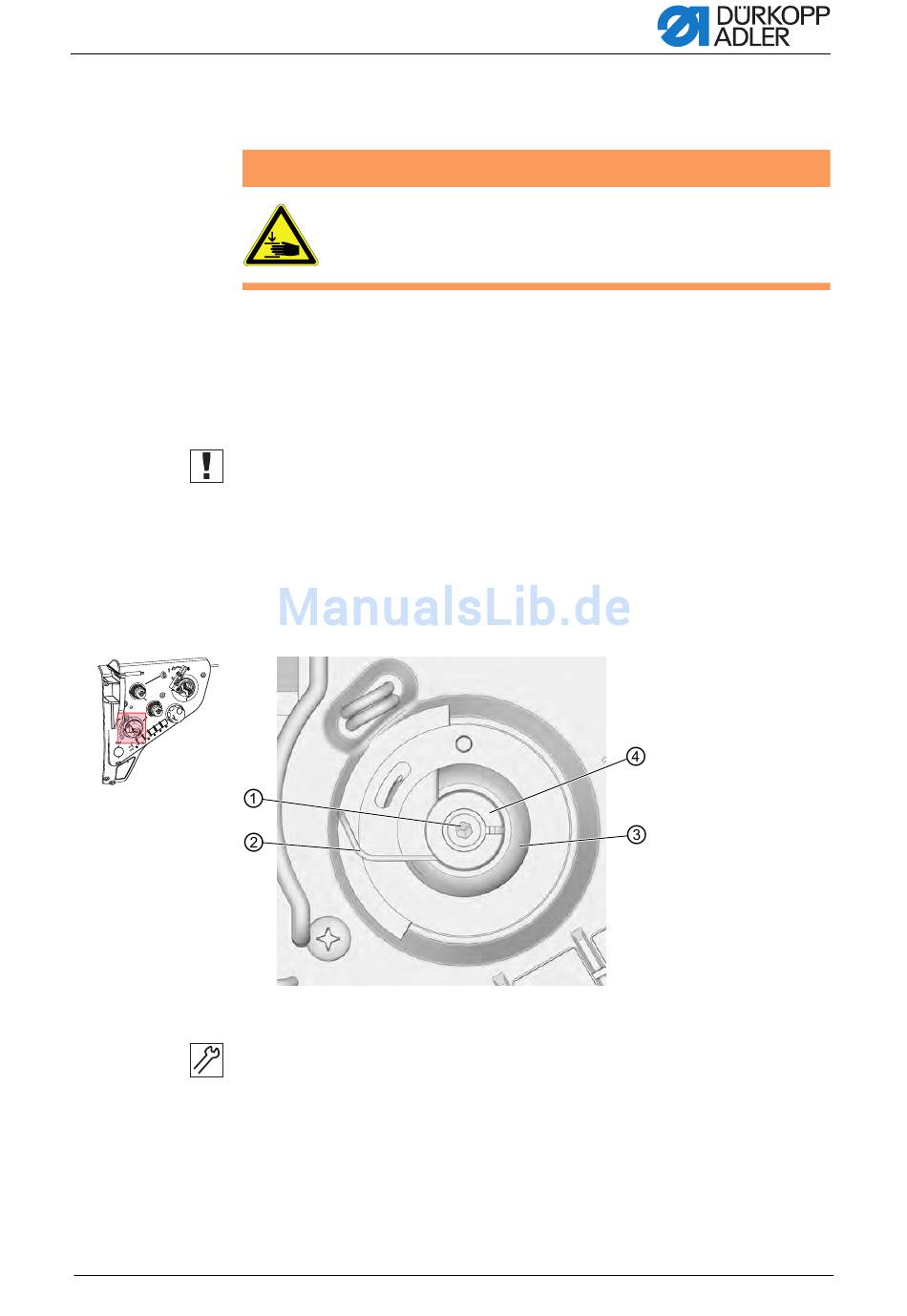

Abbildung 47: Einstellen der Fadenzugsfeder
(1) - Schraube
(2) - Fadenanzugsfeder
Einstellschritte
1. Schraube (1) lösen.
2. Körper (3) verdrehen.
3. Hülse (4) gegen den Uhrzeigersinn drehen.
4. Hülse (4) und Körper (3) gegen Verdrehen festhalten und Schraube (1)
Serviceanleitung 967 - 00.0 - 12/2014
WARNUNG
Verletzungsgefahr
Vor dem Überprüfen oder Einstellen des Fadensystems
Maschine ausschalten.
waagerechter Lage.
festschrauben.
(3) - Körper
(4) - Hülse
