Nähkopf

4.4.6 Nadelschutz einstellen

Richtige Einstellung

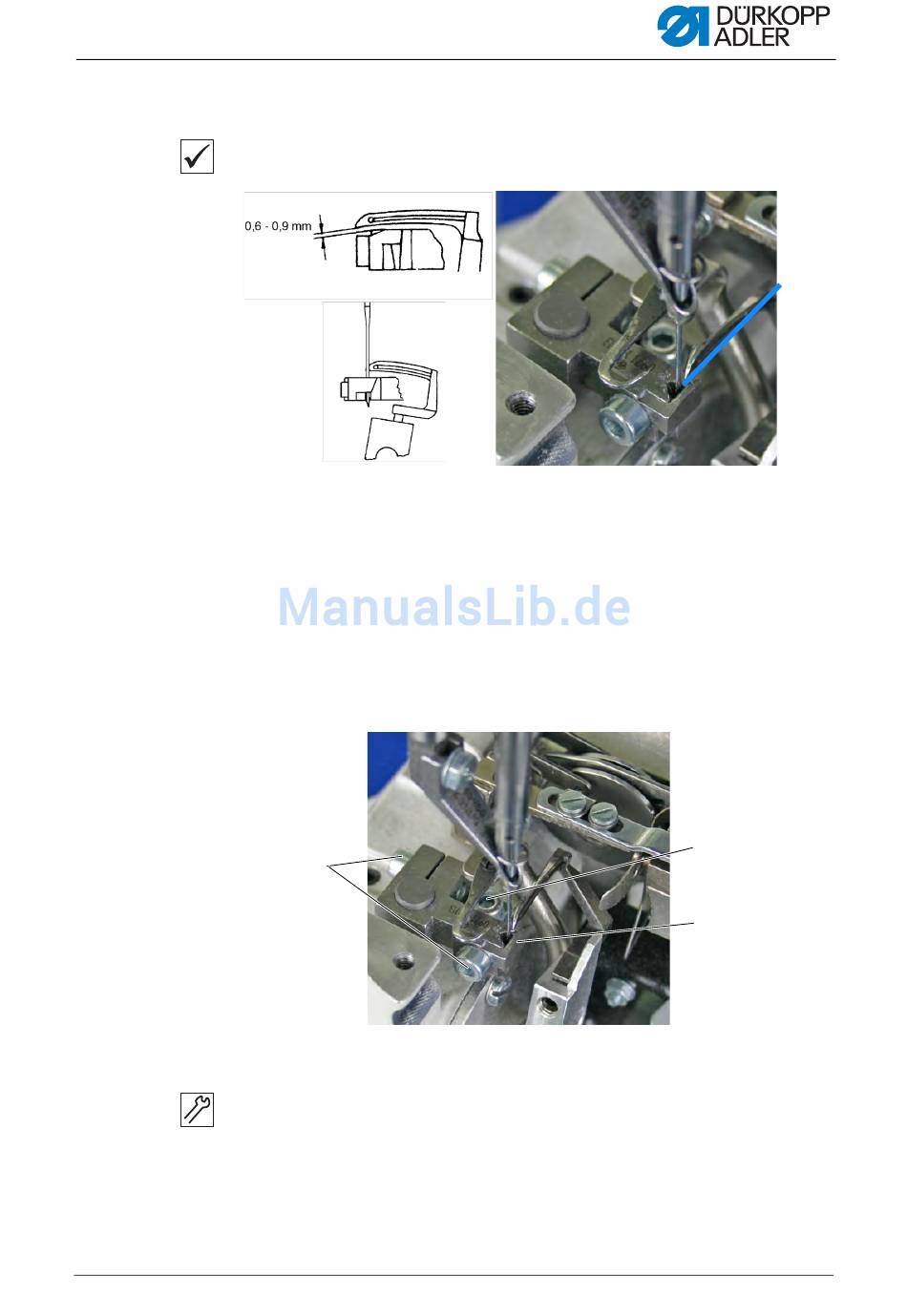

Abb. 17: Position Nadelschutz
Durch den kontinuierlichen Transport des Nähkopfs wird die Nadel unter-
halb der Nähgutebene abgedrängt. Die Nadel muss geführt werden, wenn
sich die Greiferspitze an der Hohlkehle der Nadel vorbei bewegt.
Der Greifer bewegt sich in einem Abstand von 0,6 - 0,9 mm über dem Na-
delschutz. Die Nadelspitze liegt ohne Abdrängung am Nadelschutz an,
wenn sich die Greiferspitze hinter der Nadel befindet und mit der linken
Nadelseite fluchtet.
Im unteren Totpunkt der Nadel hat der vordere Teil des Nadelschutzes ei-
nen Abstand von 0,3 mm zur Nadel.
Abb. 18: Nadelschutz einstellen
Einstellschritte
1. Schrauben (1) lösen.
2. Position des Nadelschutzes (2) einstellen.
3. Schrauben (1) festschrauben.
Serviceanleitung 971 - 00.0 - 03/2015
(1) - Schraube
(2) - Nadelschutz
0,3 mm
