Transporteur einstellen
Einstellschritte
1. Oberes Stichlängen-Stellrad auf die maximale Stichlänge einstellen.
2. Gewindestifte (1) lösen.
3. Handrad in Position 190° stellen.
4. Stichstellerhebel (3) nach unten drücken und dabei Transporteur und
5. Schubexzenter (2) so drehen, dass sich Transporteur und Nadel beim
6. Gewindestifte (1) festschrauben.
8.2.2 Transporteurhöhe im oberen Totpunkt einstellen
Die maximale Hubhöhe erreicht der Transporteur im oberen Totpunkt bei
Handradstellung 190°.
Richtige Einstellung
Durch Drehen am Handrad den Transporteur in oberste Position stellen.
 Die Transporteur-Oberkante ragt 1,3 mm über die Stichplatte.
Abdeckung
• Oberteil umlegen ( S. 10).

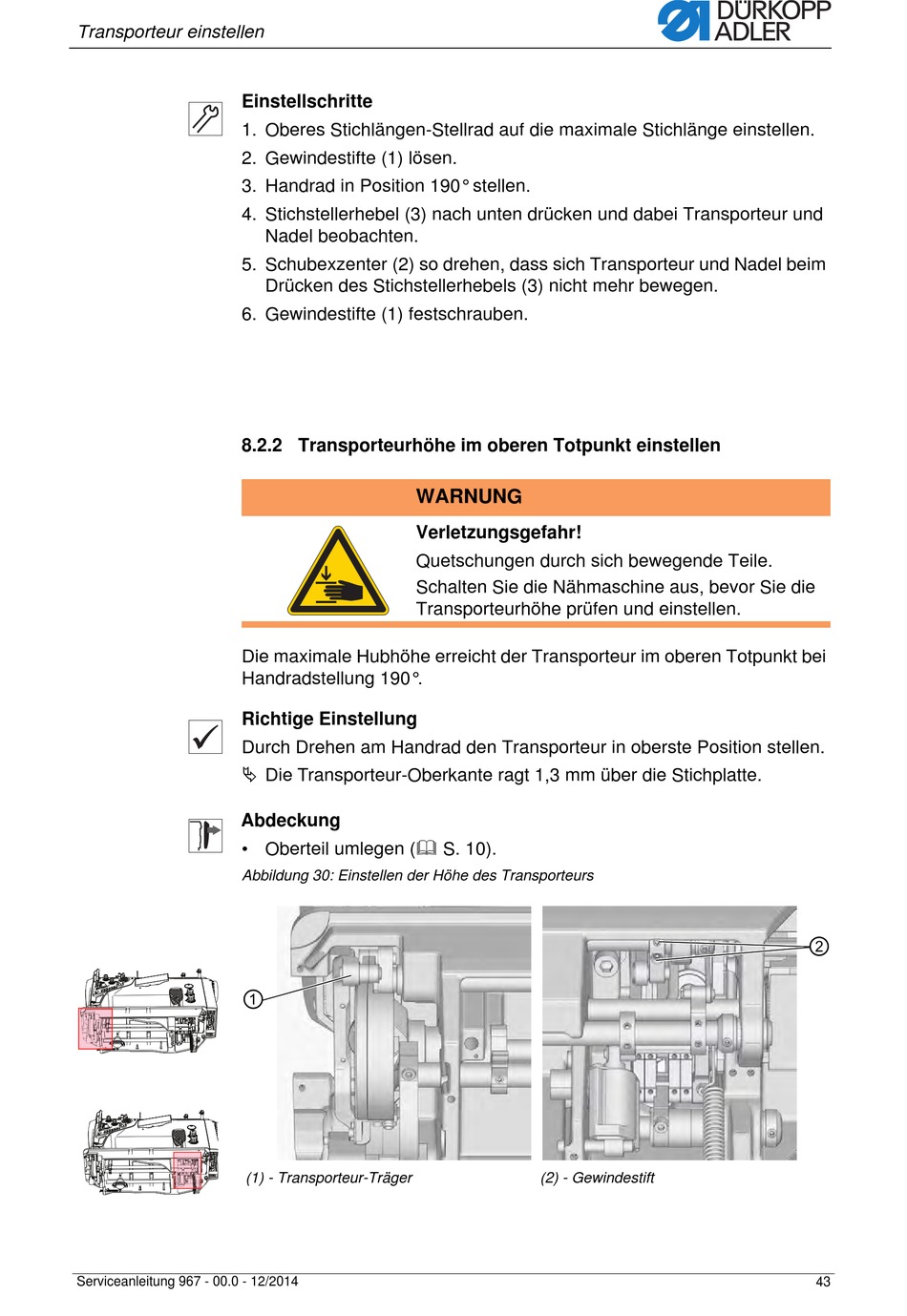

Abbildung 30: Einstellen der Höhe des Transporteurs
(1) - Transporteur-Träger
Serviceanleitung 967 - 00.0 - 12/2014
Nadel beobachten.
Drücken des Stichstellerhebels (3) nicht mehr bewegen.
WARNUNG
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie die
Transporteurhöhe prüfen und einstellen.
(2) - Gewindestift
